オイル貯蔵タンク真空ボックス底板溶接部の漏れ検出

オイル貯蔵タンク底板溶接部の真空ボックス溶接漏れ検出システム

1. 製品紹介

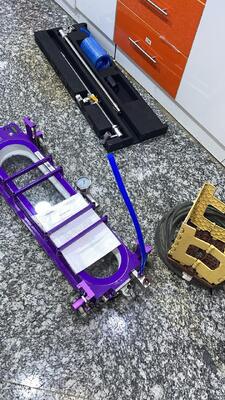

石油貯蔵タンクの全体的な検査を改善するために、当社は石油貯蔵タンクの底板の溶接部の漏れを検出するための真空タンク検出システムを特別に設計、開発しました。

標準的なポータブル真空タンク検出システムは、あらゆるサイズの貯蔵タンクの重ね合わせ/突合せ溶接部、および直径5メートル以上の貯蔵タンクの周方向溶接部（すみ肉溶接）を検出できます。さまざまな溶接部の完全性評価のために、当社の真空ボックス検出システムは、効率的で高速かつ経済的な検出方法であり、貫通腐食/ピンホールの検出率は95％以上です。

2. 特徴

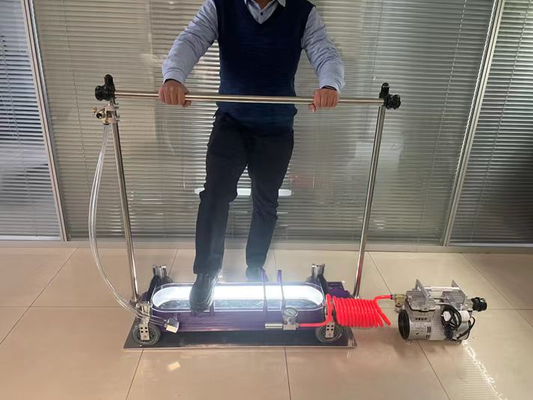

1) 通常のモデルでは、手でボックスを押すため非常に疲れますが、当社は足を直接使用するように改良しました。

2) 移動の際、タンクの下に車輪が付いているため、持ち上げて移動する必要はありません。

3) 真空ポンプはロボットを遠隔操作でき、現場での操作が非常に便利です。

3. 技術パラメータ要件：

3.1 重ね合わせおよび突合せ溶接部の検査用真空ボックス

3.1.1 真空度：60kPa以上;

3.1.2 溶接検出長：800mm以上;

3.1.3 溶接部の種類：タンク底部の重ね合わせおよび突合せ溶接部;

3.1.4 タンク直径要件：すべての直径のタンクに適用可能;

★3.1.5 操作モード：検査員は立ったままで全操作を完了できます;

★3.1.6 照明システム：真空ボックス内のLED照明システム;

3.1.7 照明システム電源：内蔵3Whリチウム電池、電源時間は16時間以上;

★3.1.8 移動用車輪：真空ボックスには4つの移動用車輪が付属しており、4つの移動用車輪にはスプリングが付いており、持ち上げることができ、真空ボックスを押して歩くことができます;

★3.1.9 補助ロッド：減圧バルブは補助ロッドに取り付けられており、検査員は通常立っているときに減圧バルブを切り替えることができます。

3.2 周方向溶接部の検査用真空ボックス

3.2.1 真空度：60kP以上;

3.2.2 溶接検出長：400mm以上;

3.2.3 検査溶接タイプ：すみ肉溶接;

3.2.4 タンク直径：≧5m;

★3.2.5 操作モード：検査員は立ったままで全操作を完了できます;

★3.2.6 照明システム：真空ボックス内のLED照明システム;

3.2.7 照明システム電源：内蔵3Whリチウム電池、電源時間は16時間以上;

★3.2.8 移動用車輪：真空ボックスには2つの移動用車輪が付属しており、2つの移動用車輪にはスプリングが付いており、持ち上げることができ、真空ボックスを押して歩くことができます;

★3.2.9 補助ロッド：減圧バルブは補助ロッドに取り付けられており、検査員は通常立っているときに減圧バルブを切り替えることができます;

★3.2.10 その他の補助機能：真空ボックスの両側に、85kgの吸引力を持つ2つの電磁石と、19kgの推力を持つ2つのプッシュロッドモーターが取り付けられています。

3.3 真空ポンプ

3.3.1 電圧：220V 50/60Hz;

3.3.2 設計圧力：92kPa;

3.3.3 ポンプの種類：ファン付き電動真空ポンプ;

3.3.4 流量：200L/min;

3.3.5 重量：10.5kg以下;

3.3.6 電力：450w以下。

4. 構成要件

4.1 真空ポンプ：1個

4.2 重ね合わせおよび突合せ溶接用真空ボックス：1セット

4.3 すみ肉溶接ボックス：1セット

4.4 軟質エアパイプ：1セット

4.5 真空ポンプ電源バッテリー：1個

4.6 マニュアル：1部

4.7 配送用ボックス：3個

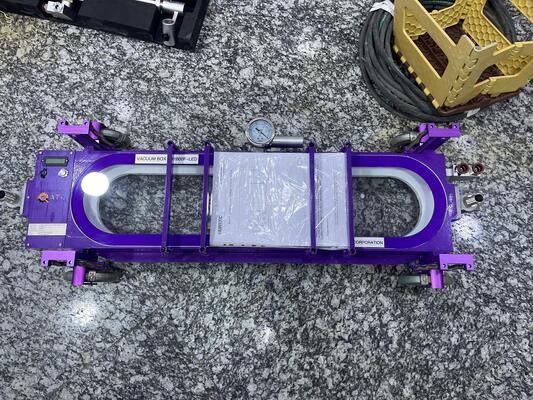

HV1800F-LED真空ボックスは、突合せまたは重ね合わせ溶接に適しています
