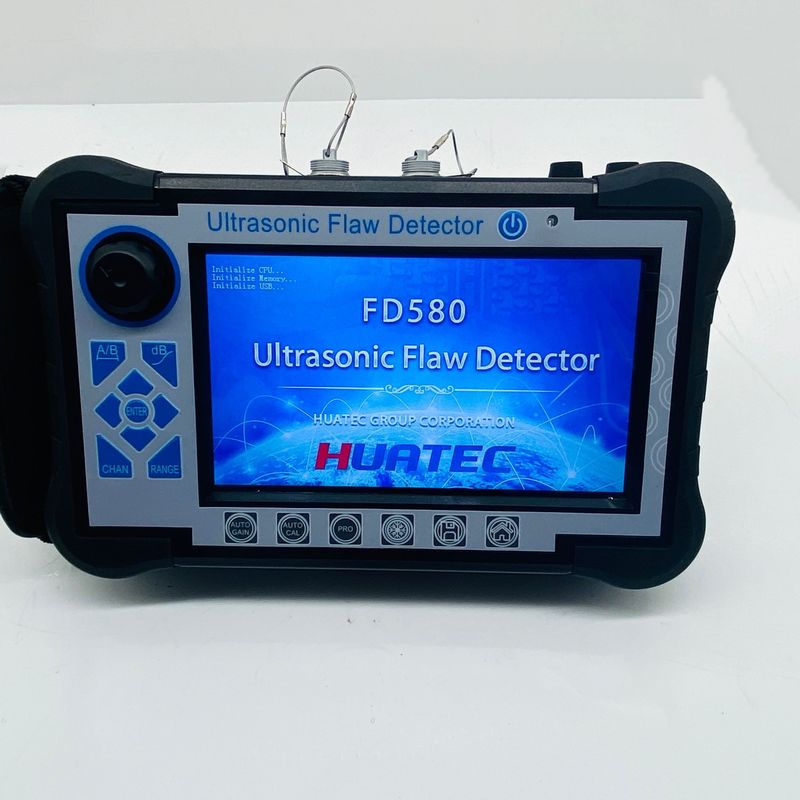

超音波探傷機 FD580

超音波探傷器 FD580

はじめに

デジタル超音波探傷器は、タッチスクリーンを採用した先進的なタイプで、クラック、溶接部、気孔、砂穴、介在物、折り畳みなど、ワークピース内部の様々な欠陥を、迅速、容易、無損傷で正確に検出、位置特定、評価、診断できます。電力、石油化学、ボイラーおよび圧力容器、鉄骨構造、軍事、航空宇宙、鉄道輸送、自動車、機械などの分野で適用されています。非破壊検査業界に不可欠な機器です。

特徴

• 近距離および遠距離の検出要件を満たす高精度な定量化と位置決め

• 近接場ブラインドゾーンが小さく、小径および薄肉パイプの検出要件を満たすことができます。

• 自動校正機能：ワンボタン自動校正、操作が簡単、プローブの自動テスト “P Delay”、”K value”、”X value”、および速度

• 欠陥エコー位置の自動表示（深さ：d、水平：p、距離：s、振幅、dB、ф）

• 3つのスケールを自由に切り替え（深さ：d、水平：p、距離：s）

• 自動ゲイン、ピークエンベロープ、ピークメモリ機能により、検出効率を向上させることができます。

• 探傷プロセスを自動的に記録し、動的に再生

• φ 値計算：ストレートプローブによる鍛造探傷により、最高波を自動的に φ 値に変換できます。

• 500の独立したチャネル（拡張可能）で、あらゆる業界の検出基準を自由に入力および保存でき、現場検査用の標準ブロックを持ち運ぶ必要はありません。

• 500のAスキャン波形とデータを自由に保存、再生

• DAC、AVG、TCG曲線（深さ補正）が自動的に生成され、セグメント化できます。サンプリングポイントは無制限で、修正および補正できます。

• 14の組み込み検査基準

• あらゆる業界基準を自由に入力

• パルス幅と強度を調整可能

• BスキャンおよびBカラースキャン機能；

• コンピュータと通信し、WORDファイル、検出レポートをエクスポートできます。

• IP65 ABSプラスチックケース、頑丈で耐久性があり、防水性と防塵性があり、優れた耐干渉能力を備えています。

• （ワイヤレス）通信ソフトウェアを使用して、データ分析、レポート印刷などを行います；

• 26万色のトゥルーカラースクリーンは、強光または低光の作業環境に適しています。

• 高性能リチウム電池により、8〜10時間連続して作業できます。

• リアルタイムクロック記録：リアルタイムの探傷日付、時間追跡記録、および保存

• 電源オフ保護、保存データは失われません。

• 探傷パラメータは自動的にテストまたはプリセットできます。

• デジタルリジェクトは、ゲインと直線性には影響しません。

• ゲイン補正：Db減衰は、表面粗さ、曲面、厚いワークピースの長距離探傷などのために修正できます。

• PCのソフトウェアで探傷器を操作し、コンピュータ制御の探傷器による検出の目標を達成できます。
