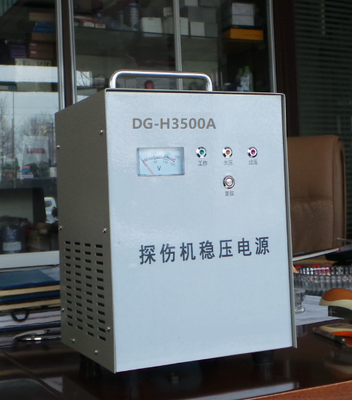

X線探傷器用電圧安定器

X線欠陥検出器の電圧安定器

I. 主な機能性:

この電圧安定電源は超低電圧設計を採用し,非常に広い入力電圧範囲内で出力電圧を自動的に速やかに正常値に調整することができます.

高効率で低負荷のトロイドトランスフォーマーが採用されている.

超電圧保護,低電圧保護,遅延保護,超電流保護が装備されており,欠陥検出器の安全な使用を確実に保証します.

II.主要技術指標

III. 設置及び使用

圧力を安定させる電源の裏側には端末ブロックが装備され",入力"と"出力"と記されている.電源を切断した後,電源に関する知識のある人によってワイヤリングを行う必要があります"インプット"は220VACの電源に接続され,ワイヤの横断面は2.5mm未満でなければなりません.出力端は,放射線マシンに接続する必要があります. "L"は電源線, "N"は中性線, " "は安全接地線で,電気ショックのリスクを避けるために使用中に安全に接地する必要があります.サイドソケットストライプは,また,直接欠陥検出器と他の電気機器に接続することができます. ラインが突然電力を失ったり,保護制限を超えたとき, "リセット"ボタンを押して動作状態に入ります.

IV注記

1この電圧安定化電源は電圧安定化スイッチと直通スイッチを装備しています.電圧安定化スイッチが接続されると,電源は電圧安定状態に入りますストレートスイッチが接続されると,電源はストレートスイッチ状態 (電圧調節なし) に入ります.

2パネルに表示される計測器と指示灯は,現在の動作状態を示します.

3機内には高電圧があり 電気ショックを避けるため 非プロは開けない.
