商品の詳細:
|
| 名前: | X線の管のクローラー | 使用法: | 非破壊的なテスト |
|---|---|---|---|
| 応用: | X線パイプライン溶接検査 | 保証: | 12ヶ月 |
| 主な単語: | NDT X 線パイプライン クローラー | ||
| ハイライト: | 工業用X線管路のクローラー,NDTチューブ試験機器,保証付きのX線クローラー |
||

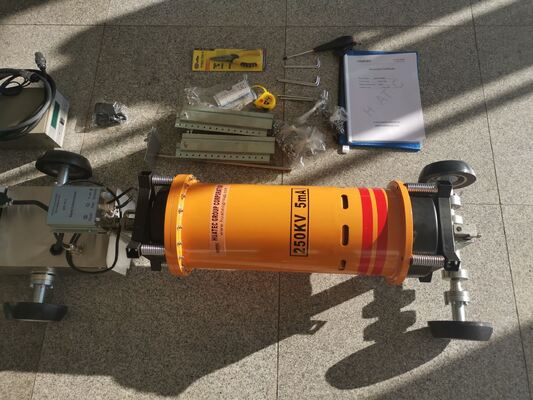

産業用X線パイプラインクローラーX線 Ndtチューブ試験 HXPC-100B1
主な用途は以下のとおりです.
1管の溶接品質をチェックする
·管の周面および長さ帯の溶接で,孔隙,裂け目,融合の欠如,スラッグの含有などなどの内部欠陥を確認します.
2管路の腐食と変形を評価する
·パイプライン壁厚さの変化,腐食穴,機械的損傷または変形を検出する.
3管道内の外物や詰まりを確認する
・パイプライン内に残留した溶接スラッグ,道具,その他の異物体を発見
4管道の安全性を確保する
·パイプラインの建設と整備後,定期的に検査を行い,安全基準の遵守を保証し,漏れや爆発事故を防止します.
作業原理:
ローバーはX線装置を搭載し,自動的にパイプライン内を移動し,溶接や疑わしい領域のX線撮影を行います.外部または同期画像システム (DRデジタル検出器やフィルムなど) 画像記録専門家によって 欠陥を分析されます
|
クローラーモデル |
HXPC-100B1X |
|
適用されるパイプ内径 |
Φ400-1100 mm |
|
浄化管の最適の登り斜面 |
12° |
|
制御方法 |
磁気位置付け |
|
出力電圧 |
150〜250kV |
|
出力電流 |
3mA |
|
露出時間 |
0〜3分 |
|
定位精度 |
±5mm |
|
移動速度 |
12m/min |
|
バッテリーの電圧/容量 |
108V/7AH,108V/12AH |
|
露出のない歩行距離 |
2000m |
|
適用可能な壁厚さ |
≤34mm |
|
クローラー 全長 mm |
2100 (車体1100mm 靴550mm) |
|
運転モード |
単駆動 |
|
焦点の大きさ |
2.0*20 |
|
X線放射の角度 |
360°*30° |
|
作業環境温度 |
-20°Cから+75°C |
|
貯蔵温度 |
0°Cから+60°C |
|
適用される環境湿度 |
≤85% |
|
バッテリー箱の重量 |
21kg,42kg |
|
発電機の重量 |
13kg |
|
クライミング重量 |
30kg |
|
クローバーの回転半径 |
>7D |
|
発電機タイプ |
HUATEC XXGH-2505についてアミックチューブ |
産業用溶接管のX線スローラー 検査
