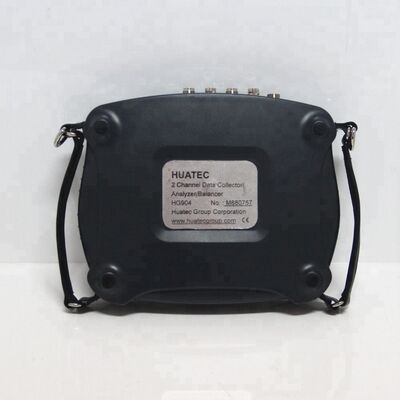

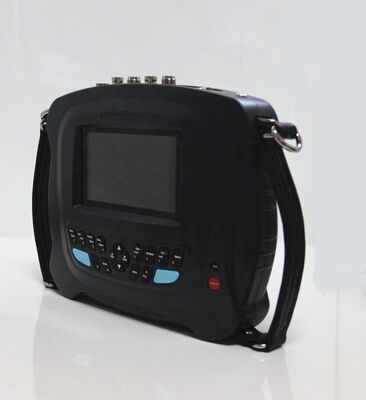

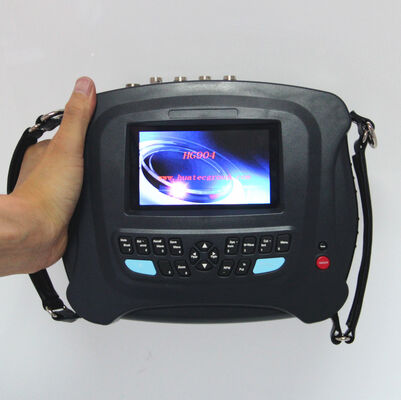

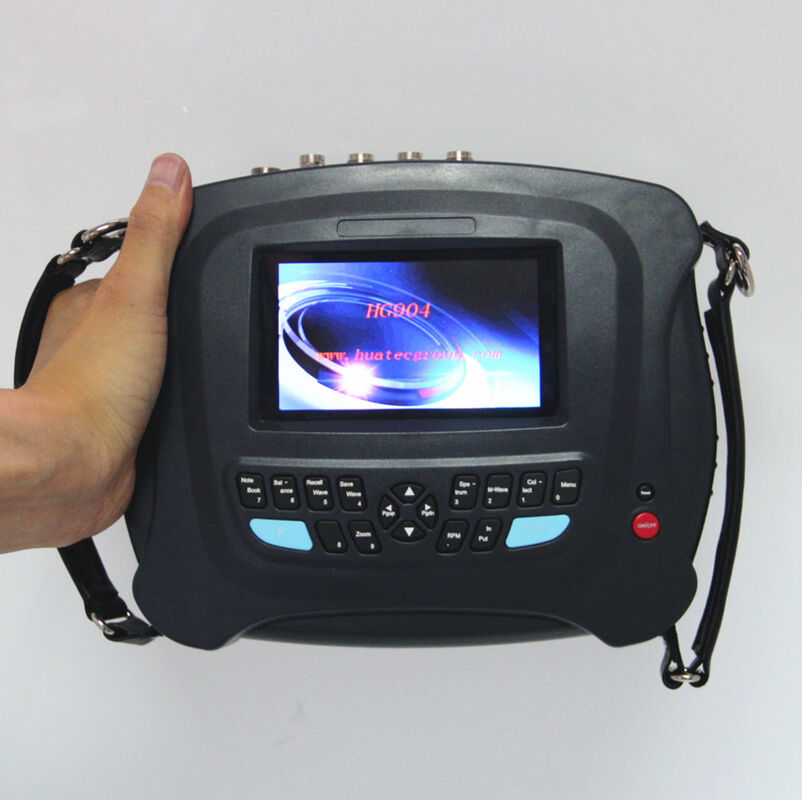

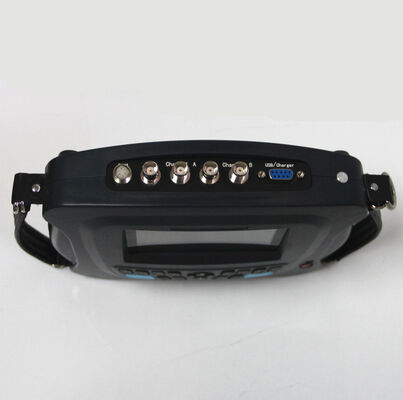

振動分析器 2チャネルデータ収集器/分析器/バランサー

振動アナライザー 2チャンネルデータコレクター/アナライザー/バランサー

アンバランスは、機械振動の主な原因の1つです。すべての故障の約50％がローターのアンバランスによって引き起こされると推定されています。機械的アンバランスを取り除く最良の方法は、現場でのバランス調整です。HG904機械アナライザー/バランサーは、この目的に特に役立ちます。振動の強度を測定し、周波数スペクトルを分析して振動の原因を診断できます。また、回転速度と振動位相を測定し、アンバランスの重量と位置を計算するためにも使用できます。

特徴:

• 使いやすさ
• ベクターイラストにより、バランス調整プロセスと結果が一目で明確に表示されます
• 10個のローターバランス調整データの保存
• 試験質量の除去または保持の選択可能
• バランス調整結果を2つの指定された場所に分解
• ローターの重量、回転速度、半径、および必要なバランスグレードに応じて計算された試験重量範囲
• 試験質量の有効性を自動的に判断
• RPM、振幅、および位相の測定
• 現場での400ラインFFTスペクトルと診断機能
• デュアルチャンネル同時データ収集
• ベアリングとギアの診断のためのハードウェアエンベロープ復調
• 固有振動数を測定するための伝達関数
• 大型LCDによる波形とスペクトルの表示
• 振動値と振動波形の保存

動作条件

• 温度範囲：5℃から50℃
• 相対湿度：< 85％、非飽和
• 腐食性ガスなし
• 強い電磁界と強い衝撃なし

安全性

HG904は、機械の稼働部分に接触することは許可されていません。

仕様

• 動的バランス調整の回転速度範囲：70〜60,000 r/min
• 自動範囲と手動範囲の選択可能
• 振動の測定精度: 5 %

• センサー: 圧電加速度計、電磁速度、渦電流変位など。
• 8^th-オーダー楕円アンチエイリアシングフィルター、RPMバンドパスフィルター
• 入力信号：加速度計、および電圧

• 振幅スペクトル分析：100ラインから400ライン（ズーム）、ハニングウィンドウ
• スペクトル分析の周波数スパン：100、200、500、1K、2K、5K、10KHz（1チャンネルサンプリングのみ）
• データストレージ: 400波形 1024ポイントと400データセット

• 全体的な振動測定の振幅範囲と周波数応答：

• 	振幅範囲	周波数応答
  変位	0.003 – 5 mm peak-peak	10 – 500 Hz
  速度	0.2 – 200mm/s true RMS	10 – 1000 Hz
  加速度	0.5 – 250m/s2 peak	20 – 5000 Hz
  エンベロープ	0.1 – 20unit true RMS	5-1000Hz from 15-40 KHz
  電圧	0.1 – 10V peak-peak	10 – 10000 Hz

• メモ帳：目視検査用の10個の条件コード
• 出力：PCとの通信用USB
• 電源：8時間の連続動作用のNi-MH充電式バッテリー、バッテリー低下警告
• 動作環境：0〜55 ^oC、90％の結露しない湿度
• フォトセルセンサーによる回転速度測定
• ダイナミックレンジ：48dBの調整可能なゲイン範囲で60dB
• 寸法：21×13×4 cm; 重量：1.2 kg（バッテリーを含む）

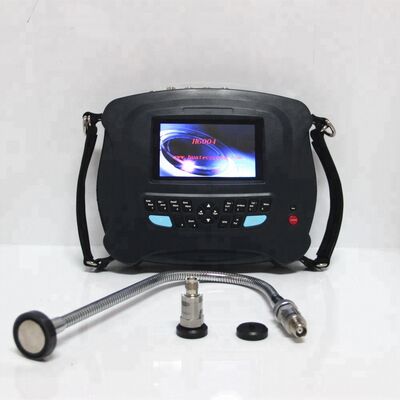

パックリスト
HG904振動データコレクター 1
加速度計 2
マグネットマウント 2
スチールエクステンションプローブ 1
バッテリー充電器 1
加速度計ケーブル 3
RS232c通信ケーブル 1
バランス調整モジュール 1
タコ/トリガーセンサーとケーブル 1
反射紙セット 1
クイックスタートガイド 1
ソフトウェアCD 1
HG904およびセンサーの証明書 3
キャリングケース 1
