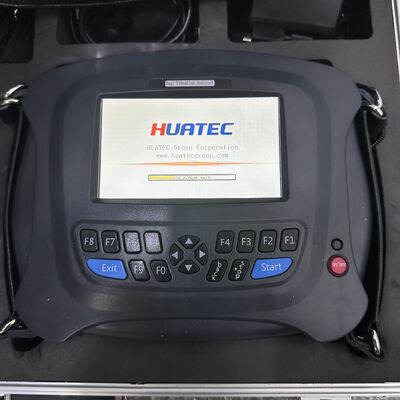

HUATEC HG-904A 4チャンネル多機能計測器は、様々な種類のセンサーに接続できる多様な入力ポートを備えています。高度なマイクロエレクトロニクス、信号分析、故障診断技術を採用し、設備状態監視と故障診断機能を1つのユニットに統合しています。

このアナライザーは、4チャンネルの振動データ収集機能を備えており、現場での振動測定を完了し、測定ポイントの数万の振動特徴値とスペクトルを自動的に保存できます。また、1〜4チャンネルの波形とスペクトルを現場で同期して表示することもできます。さらに、アンバランス検出器としても機能し、現場での片面および両面動的バランス検証を完了できます。

BT4 & IP54

注意：4チャンネルと2チャンネルでは、ハードウェア構成に大きな違いがあります。

主な機能

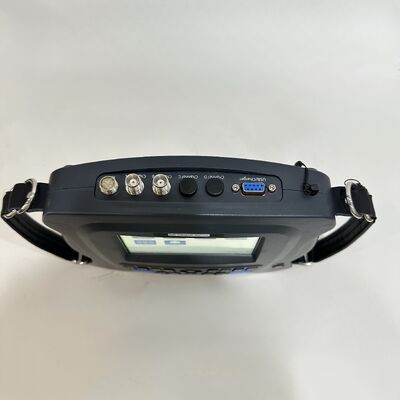

様々なセンサー用多機能入力ポート：（圧電、電磁、渦電流、ICP）

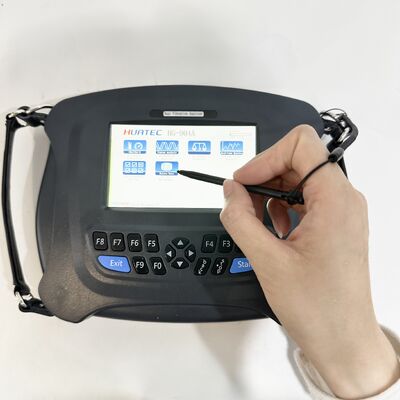

-- クリアで美しい視覚化のための中国語インターフェースを備えた5インチカラーディスプレイ
-- 数万の振動特徴値と測定ポイントのスペクトルを自動的に保存できる16GBハードドライブの大容量ストレージスペース
-- 24ビットADサンプリングによる4チャンネル同期取得

-- 1600、3200、6400または12800ラインFFTスペクトル
-- より簡単な操作のための、真新しい中国語Windowsスタイルのメニュー表示を備えたUSB 2.0通信インターフェース
-- 8つのオプションレベルで最大35KHZの分析周波数
-- 振幅スペクトル、パワースペクトル、対数スペクトルなどを含むフル機能の高速動的分析
-- ピーク値、ピークツーピーク値、実効値、ピークファクター、スキュー、尖度など、さまざまな時間領域特徴値を表示
-- ベアリング/ギア分析（エンベロープ復調分析）故障診断、（ノックテスト）自然周波数診断など、複数の分析および診断機能
-- ローターバランスのためのデータ/記録の保存と再生
-- 試験重量を選択的に取り外したり保持したりでき、その品質を推定できます
-- 振動値、振幅、位相を測定および表示するための高精度バランス調整操作
-- ハードウェアエンベロープ復調を使用したベアリング/ギアの故障の検出と診断
-- 速度測定、ノイズ測定、位相測定、位相診断
-- トリガーしきい値の手動設定（大、中、小）
-- 設備管理システムのEMDソフトウェア（ベアリングデータベースを含む）を装備できます

ハードウェア仕様

ソフトウェアの概要

モノのインターネットとビッグデータプラットフォームの急速な発展に伴い、既存のソフトウェアシステムの機能的利点を統合し、Windows.Net 3.5-5.0プラットフォーム、Microsoft Visual Studio 2019スイート、およびMySQLデータベースを採用しました。ソフトウェアシステムとコレクター間の通信は、統一されたUDPアーキテクチャを採用しており、ソフトウェアシステムはネットワークバージョンとスタンドアロンバージョンの両方で設計されています。約1年間の努力の後、エンタープライズ機器インテリジェント監視および診断システム（以下、EMDシステムと呼びます）の最新バージョンをリリースしました。柔軟なクライアントソフトウェア操作と包括的な分析ツールの利点を活用することにより、ユーザーはより便利にデータを監視し、異常の原因をより効果的に分析できます。このシステムソフトウェアは、マルチチャンネルネットワークデータコレクター、ワイヤレス監視コレクター、およびオフラインハンドヘルドアナライザーと互換性があります。オンラインデータトレンドを分析しながら、ハンドヘルドアナライザーはデータ収集を補完して、現場の機器の分析をより包括的にし、それによってユニットのトレンドと異常を包括的に分析し、異常の原因を正確に特定し、現場の機器の最大限の保護を実現します。
