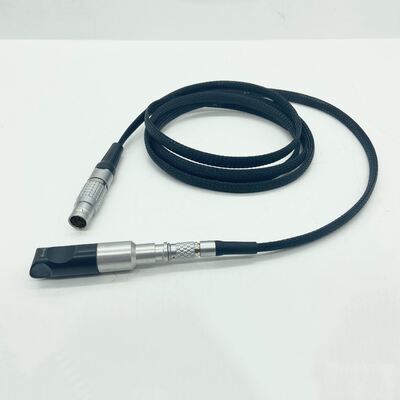

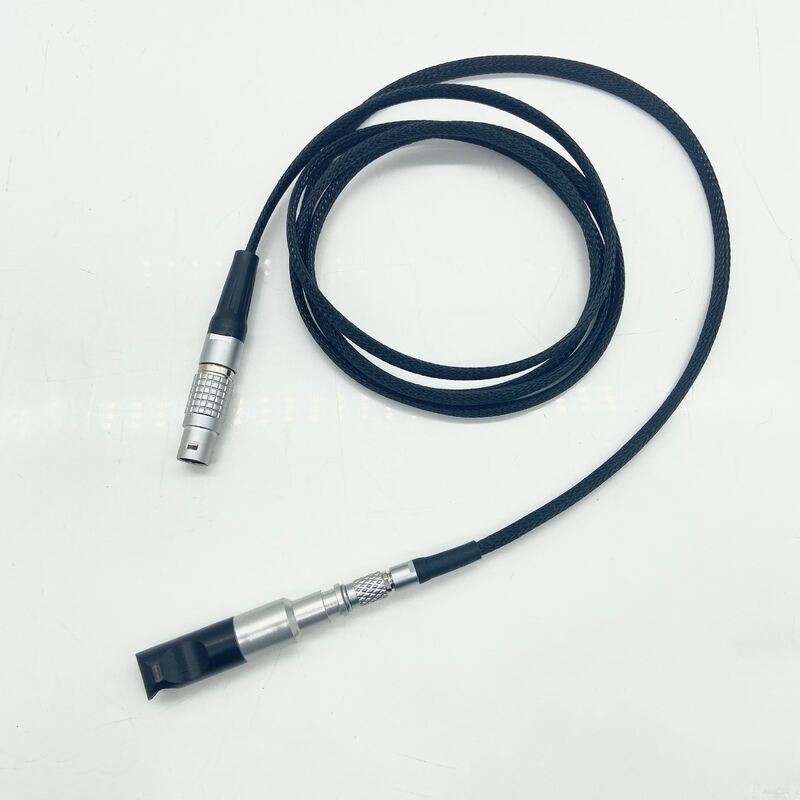

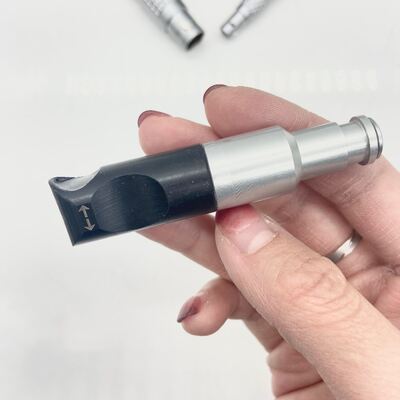

GE ロケーター 3S 渦電流プローブセンサー

GEロケータ3S エディ電流探査センサー

エディ電流探査機解読

探査機設計と 適切な探査機構造が 検出できない欠陥信号を 強化し 検出しやすくなっていることが分かりました細かいデザインと厳格な品質管理,我々は,様々な種類の高性能の渦巻電流センサー検知探査機を提供し,様々な種類の渦巻電流試験機器の使用に適応することができます.ETシリーズのエードリー電流計とそのマッチング探査機を選択するときに,最高のマッチングパフォーマンスと最高検出感度を取得することができます. 我々は提供するセンサー探査機は,以下を含む: 差分,絶対,反射 (ドライブピックアップ) コイル,標準の探査機シリーズは,微分を供給します.表面の欠陥の検出と評価,ボルトの穴の内部裂け目の検出,熱交換管の腐食の裂け目と磨きの薄化,多層構造の腐食とフェロ磁気溶接割れ検出

探査機センサーの選択

試験プロジェクトに特別な要求がある場合,または探査機の仕様や機能選択についてあまり知られていない場合は,次の情報を提供してください.推奨された選択をします1. 検査対象の工件材料の材料と熱処理 2. 検査対象の工件材料の物理的な大きさ,表面,端試験に使用される儀器の製造者及びモデル■ 4. 試験品の内容と基準 ■ 5. 速度や拍数を検出する探査機は,検出コイルの異なる出力信号に応じてパラメータタイプとトランスフォーマータイプに分けることができます. 一般周波数は10Hz-10MHzです. 異なる試験材料によると,刺激コイルまたは刺激コイルなしで選択することができます.

探査機のセンサータイプ

試験要件に応じて,様々な探査機で構成できます:ポイント,平面,弧/プロファイル探査機,探査機内/外,回転探査機,硬度材料分離,伝導性,コーティング厚さプローブ,顧客製品のテスト要件に応じて,最も適切な検出プローブをカスタマイズ.

探査センサーの使用

一般的な渦巻電流の探査機は,特定の検出アングル,検出要件に応じて,作業部位と探査機相対の動きの方向性に従って探査機の角度を調整します.検知された作業部品の表面に垂直 (配置) の探査探知表面比較的均等な速度を維持し,比較的安定した持ち上げ距離を維持し,0.2-0.8mmの持ち上げ距離は一般的に最善です.異なるリフティングニーズに応じて,インストラムの増幅範囲を調整.

調整手順:

1標準サンプルを配置する.

2, 探査機の動き方向を設定し,垂直設置

30.2〜0.8mm (加工品の表面荒さ,寸法許容量に応じて) に調整する.

4(探査機を近づけすぎると信号の飽和が起こる.敏感性が低下する).

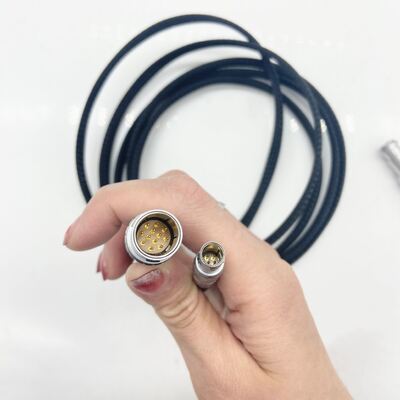

探査ケーブルの使用

探査用ケーブルを作るための異なる構造を使用する機器の異なるインターフェースによると,探査機ラインの一般的な生産 機器のインターフェースとインターフェースの定義を知る必要があります私たちの会社は,EDDY電流探査機とGEローカー,オリンパスNORTECおよび他の機械のための探査ケーブルを提供することができます.
