商品の詳細:
|
| 製品名: | 口径測定のブロック | モデル: | PA-A |
|---|---|---|---|
| 材料: | 炭素鋼 | タイプ: | 位相配列 |
| ハイライト: | 段階式配列校正ブロック NDT,タイプAブロック NDT機器,カリブレーションブロックの非破壊性試験 |
||

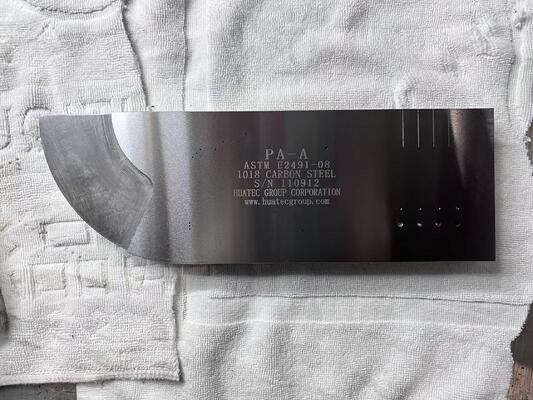

フェーズドアレイType Aブロック校正ブロック - NDTサービス
説明
フェーズドアレイ“Type A”校正ブロックは、フェーズドアレイ超音波ユニットの初期設定と校正に使用されます。このブロックは、ビーム角度の検証、ウェッジ遅延の校正、感度校正、DAC/TCGの実行などのタスクを実行するために使用できます。このブロックはIIW型ブロックと寸法が似ていますが、フェーズドアレイアプリケーション用に特別に設計されています。
ブロックには、100.0mmと50.0mmの半径、直径1.0mmの(19)個のスルーホール、直径2.0mmの(1)個のスルーホール、深さ2.0、4.0、6.0、8.0mmの直径2.0mmの(4)個のFBH、深さ1.0、3.0、5.0、7.0mmの直径4.0mmの(4)個のFBH、50mmの半径に機械加工された深さ2.0mm x 3.0mmの(3)個のFBH、深さ0.1、0.2、0.3、0.4mm x 幅0.5mm x 長さ25.0mmの(4)個のEDMノッチが含まれています。
ブロックの寸法は、厚さ25.0mm x 高さ100.0mm x 長さ300.0mmです。PH Tool図面番号10217に準拠。
コンタクトパーソン: Ms. Shifen Yuan
電話番号: 8610 82921131,8618610328618
ファックス: 86-10-82916893
