| 名前: | 超音波欠陥検出器 | 使用: | 産業用NDT非破壊検査 |
|---|---|---|---|
| 関数: | 内部欠陥（クラック、ゆるみ、気孔、介在物など） | パルス繰り返し頻度: | 自動または手動、100Hz から 1000Hz まで 10Hz のペースで連続的に調整可能 |
| ハイライト: | 超音波欠陥検出器 FD540mini,保証付きのデジタル欠陥検出器,ポータブル超音波探傷装置 |
||

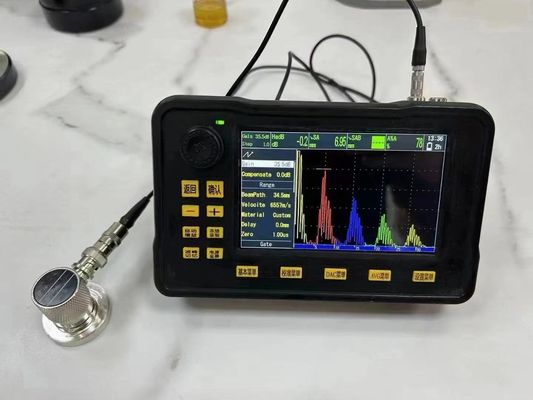

デジタル超音波欠陥検出器 FD540mini
FD540mini超音波欠陥検出器は,私たちの会社によって開始された超音波検査製品の新しいタイプです,広くボイラー,圧力容器,電力,石油,化学,海上石油機械製造,メタル,金属加工,鉄鋼構造,鉄道輸送,原子力,大学など,簡単に検出することができます.探すこのデジタル超音波欠陥検出器は,コンパクトな構造,安定した波形,強い忍耐力,高感度,迅速な応答,最大重複発射周波数最大10000Hzまで. これは非常にポータブルな超音波欠陥検出製品です.
特徴
1: 機体は軽量で,片手で操作するのに適しています.
2: PD65W 急速充電 + 12時間のバッテリー寿命
3:5.0インチ IPS高画質ディスプレイ 全新UIインターフェース
4: フルスクリーンタッチ,迅速なジェスチャー操作,仮想キーボード,
使いやすい
5: DAC,AVG,自動増幅,ピークメモリー,色半幅,Bスキャン
他の専門職の役割も
6: 中国語と英語の切り替え,SDカードへのデータ輸出,オンラインを含む
スクリーンキャプチャなど多くの実用的な機能があります
技術パラメータ
|
検出範囲 |
10m(縦波型炭素鋼) (メトロロジカル性能要件: ≥3500mm) |
|
パルスモード |
鋭いパルス,四角波,二角波 |
|
パルス電圧 |
25Vほら300V 調節可能 ステップ 25V |
|
パルス幅 |
0nsほら500ns連続調節可能,10nsペース |
|
減圧 |
強弱調節可能 |
|
パルス重複 頻度 |
自動または手動,100Hzから1000Hzまで連続調整可能, 10Hzのペースで |
|
利益 |
120dB ペース 0.1dB 1dB,10dB |
|
帯域幅 |
0.1MHzほら20MHz |
|
波フィルター |
1M~5M |
|
スクリーン表示 |
5.0インチLCD,有効ディスプレイサイズは108mm長64mm幅 |
|
決議 |
800×480 |
|
機器インターフェース |
2つのLEMO-00 C5 |
|
アラーム |
ゲートA,Bアラーム |
|
出力インターフェース |
USBタイプC |
|
検出モード |
フルウェーブ プラス半波 負半波 RF |
|
ゲート |
独立 A,B |
|
測定モード |
ピーク,波側 |
|
記憶力 |
SDカード 1G |
|
コンテンツを保存 |
シングルフレーム,マルチフレーム連続記録 (≤200フレーム) |
|
定量モード |
DAC曲線,AVG (DGS) 曲線 |
|
補助機能 |
サポートタッチ,仮想キーボード,PD迅速 充電,自動増幅,ピークメモリー,凍結 |
|
欠陥検出 基準 |
AWS D1.1/D15,NB/T 47013,GB/T 29712,GB/T 11345 |
|
サイズと重量 |
183mm×113mm×45mm 780g,バッテリー |
|
バッテリー |
12時間 |
|
ユニット |
メトリック,帝国 |
|
動作温度 |
-10°Cほら55°C |
|
充電器 |
ゼネラルAC(100ほら240V,50ほら60Hz) |
|
決議 |
36dB (測量性能要件:≥26dB) |
|
動的範囲 |
40dB (測量性能要件:≥26dB) |
|
感度限界 |
60dB (測量性能要件:≥42dB) |
|
垂直線性 |
20.8% (測量性能要件:≤6%) |
|
横軸 線形性 |
00.6% (測量性能要件:≤2%) |
|
言語 |
中国語/英語 |
標準設定
|
シリアル番号r |
名前 |
番号 |
|
1 |
ホスト FD540mini |
1 |
|
2 |
探査機 (高精度直線探査機,角探査機) |
2 |
|
3 |
探査線 |
2 |
|
4 |
充電器 |
1 |
|
5 |
電源線 |
1 |
|
6 |
操作説明書 |
1 |
|
7 |
適合証明書 |
1 |
|
8 |
保証カード |
1 |
|
9 |
パワーバンク |
1 |
