商品の詳細:
|
| 正確さ: | 分解能0.01μmまで、表示誤差≦±10% | ||
|---|---|---|---|
| ハイライト: | TS131 表面荒さセンサー,深い溝の荒さテスト,保証付き非破壊検査装置 |
||

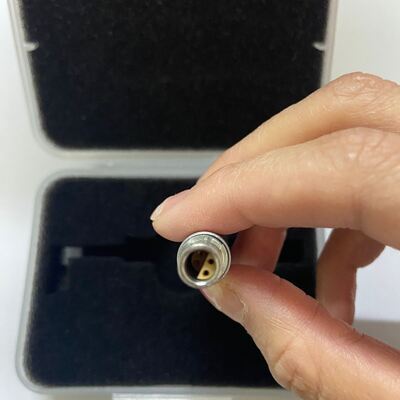

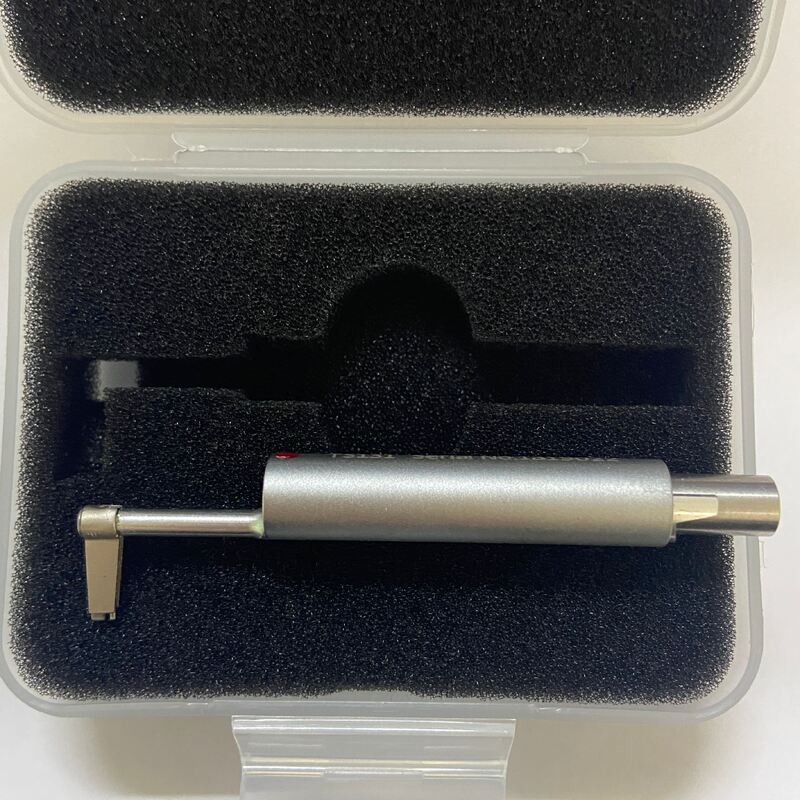

TS131 表面粗さ深溝センサー
深溝センサーは、幅3mm以上、深さ10mm未満の溝、または高さ10mm未満の段差の表面粗さ測定に適しています。精密製造における複雑な幾何学的表面の測定に特化したツールです。以下に、その主要な情報を示します。
主な特徴と適用範囲
1. 測定シーン
深溝、段差、狭い溝など、従来のセンサーでは届かない箇所。
· 平面および円筒表面の測定に対応（測定プラットフォームとの併用が必要）。
2. 技術パラメータ
| 溝幅の要件 | > 3mm（一部モデルは > 2mm に対応） |
| 溝の深さ/段差の高さの制限 | < 10mm（一部モデルでは < 3mm）。 |
| 精度 | 分解能最大0.01μm、指示誤差 ≤ ±10% |
| スタイラス | ダイヤモンド材質、90°円錐角、先端半径5μm、測定力< 4mN |
3. 適用分野
· 電子製造：BGAチップマウントの半田ボールの粗さを検出（規格を超えると、誤った半田付けやEMI干渉を引き起こす可能性があります）。
· 機械加工：自動車部品、航空宇宙精密部品、金型など。
操作上の注意点
· スタイラス保護：取り付け時に衝突を避け、優しく押し込む。
· 校正：標準校正プレートを使用し、測定前にスタイラスの位置が「0」の上下2分割以内にあることを確認する。
· レンジ選択：最小レンジから開始し、オーバーレンジアラームが発生した場合は徐々に大きくする。
