商品の詳細:
|
| 範囲: | 鋼鉄速度の0-10000のmm、 | 材料速度: | 100~20000m/s |
|---|---|---|---|
| パルス繰り返し頻度: | 20〜2000Hz | ダイナミックレンジ: | ≥38dB |
| 直線性:水平: | +/-0.2%、垂直: 2.0%、アンプ精度 +/-1 dB | ||
| ハイライト: | 高速超音波探傷器,リアルタイムビデオ記録探傷器,FD203 非破壊検査装置 |
||

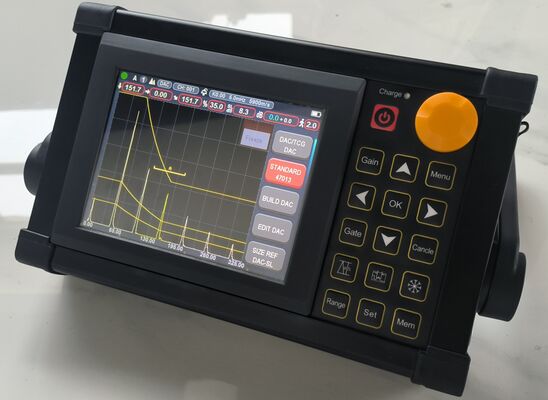

FD203 高速リアルタイムビデオ記録超音波探傷器
★ キャリブレーション、カーブ作成などの操作を支援する、ユーザーフレンドリーなダイアログインタラクティブ
★ 必要なすべてのツール：DAC、AVG、TCG、AWS。
★ パルス繰り返し周波数：20〜2000Hzの精密調整、高速スキャン、見逃しなし。
★ 高い信号対雑音比、クリアで安定したエコー、ノイズ対策設計、過酷な作業条件に最適。
★ 12ビットAD、高速サンプリングにより、すべての詳細を備えたより良いエコー図が得られます。高感度で、微小な欠陥も検出できます。
★ プローブ周波数20Mを完全に利用できます。
★ 高速リアルタイム探傷ビデオ録画。無制限のUSBデータストレージ。
★ IP65規格。合金+シリカゲルケース、防水・防塵、頑丈で長持ち。ダンピングサポートにより、あらゆる角度で自立します。
★ バッテリーは1回の充電で15時間持続します。各バッテリーには独自の充電制御があり、2つのバッテリーを使用すると、24時間体制で作業できます。
仕様
| 範囲 |
鋼材速度で0〜10000 mm |
| 材料速度 | 100〜20000m/s |
| パルス繰り返し周波数 | 20〜2000Hz |
| ダイナミックレンジ | ≧38dB |
| リニアリティ：水平 | +/-0.2%、垂直：2.0%、アンプ精度+/-1 dB |
| 分解能 | >40dB(5P14) |
| 感度残余 | >66dB |
| リジェクト（抑制） | 画面全体の高さの0〜80% |
| メモリ |
1000 Aグラフ 500の独立した設定、任意の基準を自由に入力できます。テストブロックなしで現場で作業できます |
| テストモード | パルスエコー、デュアルエレメント、スルー伝送 |
| プローブタイプ | シングルストレート、シングルアングル、デュアルストレート、デュアルアングル、スルー、クリーピング、表面 |
| ゲートモニター | スイープ範囲全体で制御可能な2つの独立したゲート |
| 電源要件 |
AC電源100〜240 VAC、50〜60 Hz |
| 単位 | インチまたはミリメートル |
| 表示遅延 | -20〜3400 µs |
| プローブ遅延/ゼロオフセット |
0〜99.99µs |
| 電源 |
7.2V、7800 mAh定格の内部充電式リチウムイオンバッテリーパック ディスプレイの明るさによって15時間の公称動作時間 4時間の標準充電時間 |
| サイズ |
H×W×D（mm）：240×150×50（mm） 重量：1.4kg |
| 温度 |
動作温度：-10℃〜50℃ 保管温度：-30℃〜50℃ |
| パルスエネルギー | 70V、100V、200V、300V、400V、500Vから選択可能 |
| 整流 | 正半波、負半波、全波、RFシステム |
| 帯域幅（アンプ帯域パス） | 0.2〜20 MHz |
| ゲートモニター | スイープ範囲全体で制御可能な2つの独立したゲート |
| 感度 | 0.1、1.0、2.0、6.0 dBの選択可能な分解能で最大110 dB |
| トランスデューサー接続 | LEMO 01 |
機能
✓ 自動表示、正確な欠陥位置（深さd、レベルp、距離s、振幅、sz dB、φ）。
✓ 欠陥サイズ：AVGまたはDAC/TCGを使用した自動欠陥サイズ測定により、欠陥の合否判定の報告が迅速化されます。
✓ トランスデューサーのゼロ点、角度、前面エッジ、材料速度の自動キャリブレーション。（V2および2つの穴）
✓ エコーを評価するためにDAC/TCGとAVGを作成して使用するのに便利で、カーブを修正および補正できます。
✓ U-Diskを接続すると、ユニットは無制限のメモリを取得できます。
✓ テストプロセスの自動ビデオ作成と再生。メモリディスクは、時間制限なしでテストビデオを保存できます（オプション）
✓ カラーBスキャン。（オプション）
✓ ユニットには15の標準があります。
✓ 現場で検出レポートを生成および印刷するためのモバイルデバイスへのBluetooth接続。（オプション）
✓ AWS D1.1。
✓ 曲面補正機能。
✓ クラック高さ測定機能。
✓ ゲートの拡大：ゲート範囲を画面全体の幅に広げます。
✓ 自動ゲイン機能。
✓ エンベロープ：ライブAスキャンとAスキャンのエンベロープを70 Hzの更新レートで同時に表示
✓ 表示。
✓ ピークホールド：凍結されたピーク波形をライブAスキャンと比較して、テスト結果を簡単に解釈できます。
✓ スキャンフリーズ：表示フリーズは、波形とサウンドパスデータを保持します。
✓ アラーム：ビープ音とLED。
✓ リアルタイムクロック。
✓ エコーを埋める。
✓ マークをキャプチャ。
✓ ゲート内のエコーの色。
基本機器パッケージ
1. ポータブル超音波探傷器FD203
2. ストレートビームトランスデューサー（2.5 MHz、Φ20）
3. アングルビームトランスデューサー（4 MHz、8 mm×9 mm、60°）
4. トランスデューサー用相互接続ケーブル（Q9-C9およびC9-C5）
5. 充電式リチウムイオンバッテリーパッケージ、8アンペア時
6. 電源/充電器ユニット
7. 英語の取扱説明書
