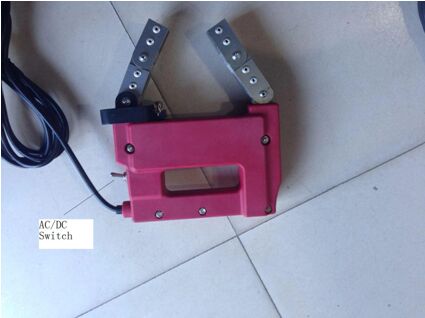

電気磁気 110V/220V ヨークキット AC&HWDC

電磁110V/220VヨークキットAC&HWDC

電磁AC HWDCヨークの概要
HCDX-230シリーズは、最も過酷な用途において、表面および表面下の欠陥を検出するために設計された、耐久性のある高強度AC、AC/DC、DC AC/DCスイッチモデルの磁気ヨークです。

密閉された耐薬品性構造、あらゆる部品形状に適合する関節式脚部、現場での使用に適した堅牢なストレインリリーフ付き12フィートコードを備えたHCDX-230は、溶接部やその他の遠隔検査に最適です。

ソリッドステート制御により、オペレーターは表面欠陥にはAC磁場を、表面下の欠陥にはDC磁場を使用して、すべての検査ニーズに対応できます。

充電タイプの磁粉探傷器は、コンパクトな構造、合理的なレイアウト、小型、軽量、持ち運びの便利さを特徴としています。この探傷器は、交流で直接使用でき、AC磁化電源（ACバッテリーパック）およびDC磁化電源（DC-ACインバーターバッテリーパック）にも使用でき、効率的でポータブルです。船体溶接検査、高高度鋼構造溶接検出、圧力容器内部操作に適しています。この機器は、電力、冶金、石油化学、機械などの産業の鋼構造部品（ボイラー、圧力容器、圧力パイプ、船体溶接、各種強磁性材料の溶接構造の表面および表面近傍欠陥の磁粉探傷など）に適しています。

この機器は、JB/T7411-2012、ASME BPVC、ASTM E709、ASTM E1444、ASTM E3024の「電磁ヨーク探傷器技術条件」の標準要件に適合しています。

表面検査用のAC機能
表面下検査用のHWDC機能

製品の特徴
密閉された耐久性のある構造
耐薬品性と耐摩耗性
表面および表面下検査用のACおよびHWDC操作オプション
ASTMの吊り上げ仕様を超える

3つの電源モードを自由に選択できます。
AC電源に直接接続できる場所があり、AC電源に直接接続できます。
スイッチキーを介してAC磁化電源を使用して、バッテリーなしでHWDC電源を供給することが可能です。
吊り上げ力が不足している場合は、探傷の感度を確保するために、電源が自動的に遮断されます。
電源表示機能は、現在のバッテリー電力を表示でき、音と光のアラーム機能があります。
内蔵マイクロコンピューターチップにより、出力電圧を安定させ、検出感度を確保します。
調整可能な磁化
特別な作業用ウエストバッグは、バッテリーパック、磁気サスペンション、コントラスト剤、ヨークプローブなどを運ぶことができます。
技術的なパラメータ
動作温度：-10〜+40℃
保管温度：-20〜50℃
相対湿度: <80% 結露なし
動作温度上昇：<18 C
一時的な負荷率：>50%
感度：A1標準試験片15/50溝が鮮明に表示されます。
AC最小電力吊り上げ力: >4.5kg (44N)
DC最小電力吊り上げ力: >18.1kg (177N)

モデルガイド

1. 技術仕様：


HCDX-230E AC-DCスイッチ
磁粉探傷器ホスト1
電源ライン1
機器ボックス1
3A (AC-DCスイッチングコンバーター)
証明書1
マニュアル1

欠陥の例：欠陥の場所：
介在物 シーム 表面および表面下 理想的：疲労亀裂
収縮亀裂 涙 ラップ 現場試験ポット検査
溶接スラグ 研削亀裂 稼働中の検査
焼入れ亀裂 要求の厳しい環境
溶接検査
