X線デジタル画像巡回検査装置

X線デジタル画像クローリング検査システム

1.0 機器メーカー：HUATEC Group Corporation

2.0 機器名：X線デジタル画像検査システム HXPC-DR02

3.0 仕様モデル：HXPC-DR0パイプライン外壁クローラー（X線装置搭載）

4.0 画像伝送方式：無線伝送

5.0 適用パイプ径：φ510 - φ1219mm（ユーザーの要求に応じてトラックの選択が可能）

6.0 機器の主なコンポーネント仕様構成

6.1 画像取得デバイス：

パイプライン外壁クローリングビークル（画像取得ボード搭載）

ブランド：HUATEC

モデル：HXPC-PC100

• 北斗測位;
• 5Gデュアルバンド無線通信システム、制御距離：100メートル（開放エリア）;-PC100HUATEC
• 歩行速度: ≥ 100mm/s;
• 歩行モードはトラックタイプを採用し、溶接シームに対する垂直位置決めを保証：±1mm、歩行方向の位置決め精度：±1mm;
• ユーザーの要求に応じて構成した後、φ510からφ1219mmまでのパイプの 中心放射線撮影と二重壁単一画像DR検出の要件を満たすことができます;便利な設置と分解のために、クイッククランプ機構が設置されています;
• デュアルモーターがスムーズな動作を駆動します;
• 36V統合型低温リチウム電池電源（充電器対応）、交換が容易で、-40℃で正常に動作します;
• 稼働時間
• : 8時間以上;バッテリー残量監視、信号損失システムは自己ロックします;
• 消費電力：≤ 150W;
• *外壁クライミングビークル（画像取得ボード）と同期して、二重壁単一画像DR放射線検査作業を完了します。

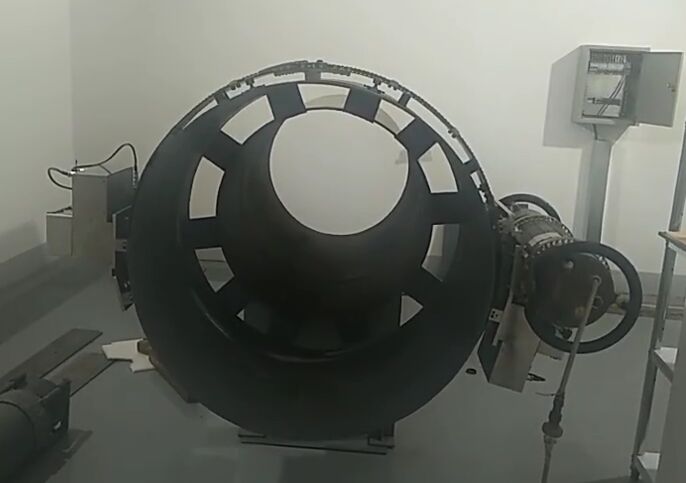

• 6.2 外壁クローラー（X線装置搭載）
•

機器ブランド：HUATEC

モデル：HXPC-PC110

歩行速度：≥100mm/s

• HXPC-PC100（パイプ外壁クローラー）と補助ケーブルを介して接続し、連動を実現;
• 歩行モードはトラックシステムを採用し、溶接シームに対する垂直位置決めを保証：±1mm、歩行方向の位置決め精度：±1mm;
• 二重壁単一画像検出の要件を満たすことができます - 300kv高周波指向性X線探傷器をサポートできます;
• 便利な設置と分解のために、クイッククランプ機構が設置されています;
• デュアルモーターがスムーズな動作を駆動します;
• 光電センサー（衝突防止、信号損失、モーターまたはドライバーの損傷を検出するため）保護システムが提供されています;
• 稼働時間：8時間以上;
• 消費電力：≤ 150W;
• *外壁クライミングビークル（画像取得ボード）と同期して、二重壁単一画像DR放射線検査作業を完了します。

6.3 フラットパネル検出器 ブランド：HUATEC

モデル：HUATEC 750i

センサー：アモルファスシリコン;

•  シンチレータ：CSI（直接成長硫化カドミウム）;
•  画素サイズ：120 μm;
•  画像エリア：244 mm × 307 mm;
•  画素マトリックス：1280 × 1024（2 × 2）;
•  A/D変換：16ビット;
•  フレームレート：1.7 fps（1×1）;
•  エネルギー範囲：40 - 320 kV;
•  耐放射線量：≥ 1 MRad;
•  露出制御：内部トリガー/外部トリガー;
•  通信インターフェース：ギガビットイーサネット;
•  動作温度範囲：0℃ - 40℃;
•  動作湿度範囲（結露しないこと）：10% - 90% RH;
•  保管温度範囲：-20℃ - 55℃;
•  フォームサイズ：344 × 286 × 20;
•  重量：8 kg;
•  入力電源：100 - 240 V 50/60 Hz AC;
•  用途：溶接検査、鋳造検査。
• 6.4 中央ルーター

モデル：ASUS XD4

 無線プロトコル：Wi-Fi 6;

•  メインWIFI伝送モード：分散伝送;
•  サポートされている機能：IPv6通信、メッシュ;
•  無線速度：1800M;
•  周波数帯域：2.4GHz、5.8GHzデュアルバンドWi-Fi;
•  LAN出力ポート：ギガビットイーサネットポート;
• WAN入力ポート：ギガビットイーサネットポート;
• GPSモジュール：GPS信号取得 - 北斗、GPS、GLONASS、Galileo;
• 7.0 処理ソフトウェア

ソフトウェアブランド：HUATEC

ソフトウェアバージョン：Ver 20.21.10.16

ワンクリック検出機能を備えています。オペレーターは、ソフトウェアデータベース内の検査対象パイプラインのプリセットパラメータに基づいて、パイプ径、壁厚、溶接番号、フランジ、補正、放射線撮影方法、機器の移動方向、有効領域、北斗座標（東京、北緯など）を選択します。

関連パラメータは選択可能です（一度選択すると、画像に印刷され、変更できません）。システムは、プリセットパラメータに基づいて、このパイプの溶接シーム全体を検出するために必要なフレーム数を自動的に計算し、保存します。ソフトウェアには人間の介入機能があり、露出時間、フレーム数などを調整でき、フレーム数はパラメータ設定に応じて調整できます。

正確な北斗測位（GPS、GLONASS、Galileoと互換性あり）、画像への座標パラメータ（東京、北緯）の印刷;

•  入力されたパイプ径サイズに基づいてサンプル数を自動的に計算し、十分なオーバーハングマージンを残し、省略を回避;

•  収集した画像を無線で現場の「ワークステーション」に送信して保存;
•  検査前に、オペレーターは収集された画像の明るさとコントラストを一致させるために、ウィンドウ幅とウィンドウ位置をプリセットでき、収集が完了した後、直接評価に進むことができます;
•  正負画像反転、画像反転と回転、画像拡大、画像差分のエッジ強調、元の画像のローカル拡大/復元、テキストと数字の注釈、画像マーキング;
•  定規セグメント測定機能があります;
•  欠陥測定（点、線、角度など幾何学的測定）および欠陥マーキング機能があります;
•  MFTデュアルフィラメント画質計（空間分解能）自動測定および計算機能があります;
•  グレースケール値のリアルタイム表示、平均値の自動計算と表示機能があります;
•  正規化された信号対雑音比（SNR）測定および計算機能があります;
•  溶接シーム画像のステッチング機能があります;
•  画像はDICONDE形式であり、JPGなどの他の一般的な形式に変換でき、JPG、BMP、GIF、PNGなどの複数の画像保存形式をサポートしています;
•  リレールーティングが装備されています。
• 8.0 ワークステーション

画像取得および分析ワークステーションの技術パラメータ：機器モデル：HP Z99

機器ブランド：HP

 公式Windows 10オペレーティングシステムポータブルワークステーション

•  画面サイズ：15.0インチ;
•  第11世代Intel Core i7-11800Hプロセッサ（8コア、16スレッド）、2.3GHzベース周波数;
•  RAM：16 - 32GB（DDR4 2666MHZ）;
•  SATAハードドライブ：1TB（M.2インターフェース数量1）;
•  グラフィックカード：専用グラフィックカード4G GDDR5 128bit;
•  製品サイズ：長さ359mm; 幅236mm; 高さ23mm
•  重量：2.3kg;
•  ポート：オーディオインターフェース、HDMIインターフェース、USB3.0インターフェース;
•  理論的なバッテリー寿命：2 - 5時間、具体的な時間は使用環境によって異なります;
•  バッテリー容量：52.5Wh;
•  バッテリーセル数：3リチウムイオン電池;
•  ローカルネットワーク：10/100/1000Mbps;
•  無線ネットワーク：Wi-Fi6無線プロトコルをサポート;
•  密閉型シャーシ設計：P65認定の保護レベルで、砂、ほこり、液体が侵入するのを防ぐことができます;
• 9.0 放射線源

高周波X線探傷装置（またはカスタマイズ可能なガンマ線探傷機）を設置するためのインターフェースが装備されており、要件に応じてさまざまな放射線源を構成できます。

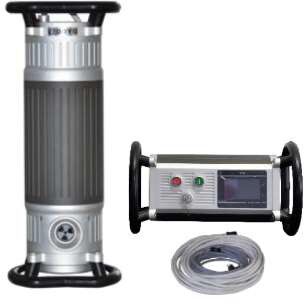

9.1 機器名：ポータブル高周波定電圧X線検査機および制御システム

モデル：XXG-H300GP

 動作環境温度：-20℃～50℃;

•  動作環境湿度：≤85%;
•  入力電圧範囲：AC190v～AC265v;
•  入力電圧周波数範囲：50Hz～60Hz;
•  ディスプレイ：タッチLCDスクリーン、中国語メニュー表示;
•  X線管：金属セラミック管;
•  X線管電源方式：定電圧;
•  X線管電圧調整範囲：120～300kV;
•  電圧調整ステップ：1kv/ステップ;
•  X線管電流：0.5 - 3.0mA;
•  電流調整ステップ：0.1mA/ステップ;
•  最大露出時間設定：0.1～60分（0.1分単位）;
•  最大X線管電力：900W;
•  動作周波数：100kHz;
•  焦点サイズ：3.0mm（EN12543規格に準拠）;
•  透過厚さ：70mm（焦点距離600mm、露出時間20分、密度2.0D）;
•  放射角度：40°×40°;
•  追加フィルター：4 mmアルミニウム相当;
•  管球サイズ：Φ246×734（エンドリングを含む）;
•  管球重量：22kg;
•  接続ケーブル：25m;
•  電源ケーブル：10m;
•  コントローラーサイズ：φ264×458（エンドリングを含む）;
•  コントローラー重量：9.6kg;
•  XXG-H300GP高周波機
•  陽極冷却方式：強制空冷。
• 10.0 高周波X線パイプラインクローラー

モデル：HXPC-100A1

主な性能の特徴

 高周波直流および高電圧電源;

•  環境に優しく、省エネで高効率;
•  定電力出力;
•  1：1の休憩を必要としない連続露出;
•  鮮明な画像、高感度;
•  簡単な操作制御、習得と使用が容易;
•  DRと組み合わせて使用できます;
•  フィルムベースの画像検査のみに使用できます;
•  磁気コマンド制御システム;
•  正確な位置決め;
•  幅広い検出パイプ径範囲;
•  完全な保護機能;
• 四輪駆動;
• コンパクトなサイズと軽量;
• 主な技術指標

適用パイプ径範囲：φ710～φ1219（mm）;

•  クリープ速度：16～18m/分;
•  急勾配容量：≤40;
•  動作環境温度：-40℃～70℃;
•  動作環境湿度：≤ 90%;
•  保護温度：80℃;
•  動作温度：-25～70℃;
•  バッテリー：DC110v / 40Ah（リチウム電池）;
•  モーター：550W（連続）;
•  モデル：HXPC-100A1
•  クリープ距離：≤8km（往復距離）;
•  駆動モード：デフォルト2駆動、強制4駆動;
•  X線発生器：φ295×770（mm）;
•  重量：32kg;
•  最大電力：900w;
•  Kv調整範囲：50～300kv ±1kv;
•  mA調整範囲：0.5～3mA;
•  放射角度：40°×360°;
•  焦点：1×3.0（mm）;
•  最大透過：60mm（A3）;
•  持続負荷率：20℃環境温度で100％;
•  クローラー本体サイズ：1.2m×0.38m×0.19m;
•  重量：100kg（車体80kg + バッテリー20kg）;
•  露出時間：1～300秒（連続調整可能）、1秒単位;
•  露出プリディレイ：24秒;
•  磁気ロケーターサイズ：255×113×155（mm）;
•  磁気ロケーター最大透過：>34mm;
•  磁気ロケーター重量：2.8kg;
•  位置決め誤差：±5mmより優れています。
• 11.0 ガイドレール：

仕様：φ510 - φ1219mm。

標準構成：1個。追加のものはリクエストに応じてカスタマイズできます。

12.0 機器構成リスト：

No.

オプション1：二重壁放射線撮影 -- XR（高周波X線指向性装置を装備）+ DR（フラットパネル検出器を装備）+ワークステーション;

オプション2：中心放射線撮影 - 高周波X線パイプラインクローラー+ DR（フラットパネル検出器を装備）+ワークステーション;

オプション3：片腕放射線撮影 - 高周波X線指向性探傷器+フラットパネル検出器+ワークステーション;

14.0 ソフトウェアと写真画像のプレビュー
