1仕様

規格:GB/T21837-2008,ASTM E1571-2001 (鉄磁性鋼線ロープの電磁性検査に関する標準仕様),GB/T5972-2006/ISO 4309:90, GB8918 2006年

検知範囲:Φ1.5~300mm (別のセンサーを選択)
センサーとワイヤロープ間の相対速度:0.0.6.0 m/s 最高の選択:0.3・1.5 m/s
ガイドハッシュとワイヤロープの間隔を最大限制限する: 2 ∼6 mm,許容された間隔: 0 ∼15 mm

出力ファイルタイプ: Word ファイル出力

アラーム: 音声・光信号
壊れたワイヤロープの位置を検知する
定性判断の精度: 99.99%
定量評価
感度重複性の誤差: ±0.055%
表示誤差: ±0.2%
位置検出の誤り (L): ±0.2%
電源:5V パソコン用電源
センサーの重量: < 10kg (通常のセンサー)

環境温度は-10°C~40°C

空気圧:86~106Kpa

相対湿度:≤85%

ワイヤロープコンピュータ検出器のウィンドウシステムは,DOSソフトウェア理論とリアルタイムディスプレイアラームガイドイデオロギーに基づいてVisual Basic6を使用するGBシステム更新製品です.0 プログラミング言語の基礎複製が続きます.

このシステムのハードウェアは国内外で先進的な磁気センサーと独立した研究開発サンプルモジュールを使用し RS232 (またはUSB) メインラインドライブを通じてコンピュータに直接データを保存する.

このシステムソフトウェアの部分は,Wavelet変換分析の基礎にあり,Visual Basic 6.0プログラミング言語の基礎を利用して,コンパイルを継続します.データ取得と制御などの機能を達成するDOS ソフトウェアの機能の可視性を増やし,その独特の傾向によって,継続的に,継続的に,観測されたダイナミックデータ信号とその変化状況ソフトウェアは自動評価機能を強化した. 自動評価機能は,横断面の増加と全体横断面の割合で示された部分的な欠陥ソフトウェアとWindowsは完全に互換性があり,ユーザの慣性操作に適しており,Wordファイルから生産試験レポートを作成します.

このシステムソフトウェアは,配線ロープコンピュータ検出器 DOS ソフトウェアサンプリングデータフォーマットに対応し,分析処理が可能である.

安全な検査システム,便利にすべての種類の現代コンピュータに適しています.検査の手順を完了します.

2システム配置

3センサーの導入

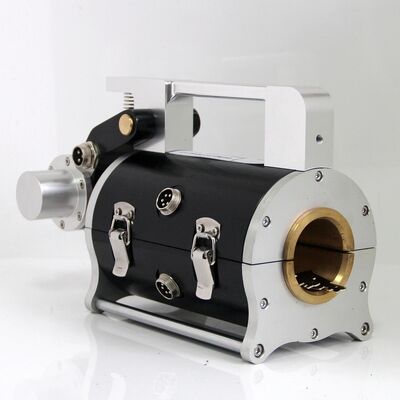

磁気センサー: センサーは,移動位置検出器 (リードホイール,エンコーダー),磁気化装置,サンプリング組織で構成されています. システムが起動した後,線索とそれは相対的な動きを持っています信号を集めることができます.

移動位置表示:リードホイールは円を回し,光電エンコーダはサンプリング指示パルスを送信し,同じスペースのサンプリングを実現します.

磁気化装置: 電線ロープと相対的な動きがあるとき,電線ロープ軸磁気化が完了します.

抽出組織:電線ロープとセンサーが相対的な動きをしているときサンプリングチャネルは,シミュレーション電圧信号に電線ロープ磁気流の流出変化状態を変換します..

4HUATECリアルタイムアラーム装置

HUATECのリアルタイムアラーム装置は 携帯の多目的データ収集装置で RS232通信線を介して 変換されたデータ信号をコンピュータに送信し保存しますコンピュータのCPUを活用する オンラインとリアルタイム処理分析1つのグループがセンサーに電源を与える リチウム電池グループ,出力は5Vです.充電と電源スイッチを供給するために可能になる追加充電ポートがあります.

5ソフトウェアの導入

図3 主要機能項目

6センサーオプション
