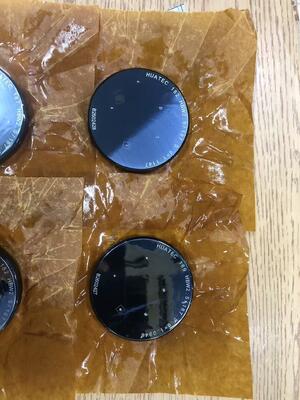

標準校正のためのブリネル硬度試験ブロック

標準校正用ブリネル硬さ試験ブロック

ブリネル硬さブロックは、ブリネル硬さ試験機を校正するために使用される標準試験ブロックです。硬さ値（HBW）は、圧痕直径を測定して計算されます。主な情報は以下の通りです。コア特性とパラメータ

1. 試験原理
硬質合金球圧子（直径D = 2.5/5/10 mm）に試験力（例：306N - 3000kgf）を加え、保持時間は10～35秒とします。その後、圧痕直径dを測定し、計算式は次のようになります。
HBW = 0.102 × (2F) / [πD(D - √(D² - d²))]
硬さ値範囲：8～650 HBW。上限を超える場合は、代わりにロックウェル硬さ試験機を使用する必要があります。
2. 非破壊検査の位置決め
圧痕が大きい（通常0.24D～0.6D）ため、微小損傷試験です。完成品や薄膜材料（厚さは圧痕深さの8倍以上であること）には適用できません。粗粒材料、複合材料などの巨視的硬さ評価に適しています。
3. スケール選択
・ HBW10/3000：鋼、ニッケル基合金（95～650 HBW）
・ HBW10/1000：アルミニウム合金、銅合金（31～218 HBW）
・ HBW5/250：薄肉部品または軟金属
4. 最新の規格と仕様
・ GB/T 231.1-2018：試験方法（2009年版に代わるもの）
・ GB/T 231.3-2022：標準硬さブロック校正（国家試験機標準委員会管轄）
・ 校正要件：表面粗さ≦Ra 0.8μm、隣接する圧痕の中心間距離≧圧痕直径の3倍。実用上の注意
・ サンプル要件：表面は平坦で油汚れがないこと、厚さは10mm以上であること（裏面変形防止のため）、試験面は底面と平行であること。
・ 機器校正：毎日、標準ブロックを使用して5点予圧を行います。誤差が限度を超える場合は、校正が必要です（例：圧痕直径測定誤差≦1%）。
・ 制限事項：
・ 異なるスケールの結果は直接比較できません（例：HBW10/3000とHBW5/250）。
・ 硬さ値をロックウェル硬さまたはビッカース硬さに正確に換算することはできません（ASTM E140を参照、顧客の確認が必要です）。産業応用シナリオ
・ 適用分野：粗粒材料の鋳物、鍛造品、焼鈍/焼ならし鋼などのロット検出。
・ 代替ソリューション：完成品または薄膜材料の場合は、表面ロックウェル硬さ（非破壊）または微小領域ビッカース硬さ（微小領域）の使用をお勧めします。> オンサイトでの迅速な検出が必要な場合は、リーブ硬さ試験機を使用して携帯測定できますが、弾性率の干渉誤差があります（結果は通常低くなります）、注意して使用してください。
