蛍光磁粉検査機

蛍光磁粉探傷機

1.作動原理

磁粉探傷は、ワークの欠陥部における漏洩磁場と磁粉との相互作用を利用します。鉄鋼製品の表面および近表面の欠陥（亀裂、介在物、ヘアラインなど）と鉄鋼自体の透磁率の違いを利用します。磁化後、これらの材料の不連続な場所の磁場が歪み、一部の磁束漏れを形成し、磁気漏れ場を発生させます。これにより、磁粉が引き寄せられ、欠陥部に磁粉が集積して磁跡を形成します。適切な照明条件下で、欠陥の位置と形状を示します。

2.用途

蛍光磁粉探傷機は、鍛造、焼入れ、研削、疲労によって生じる鉄鋼製ワーク（例：歯車、歯車リング、歯車軸など）の表面および近表面の亀裂や介在物などの微細な欠陥を検出するために使用されます。

仕組み：部品を磁化します。亀裂や欠陥がある場合、「漏洩磁場」が発生します。蛍光磁粉を塗布すると、これらの漏洩磁場に集まります。紫外線（ブラックライト）の下で、これらの粒子が明るく光り、欠陥が見えるようになります。
・検出対象欠陥：疲労、熱処理、鍛造、鋳造、または機械加工によって生じる亀裂、継ぎ目、介在物、巻き込み、その他の微細な欠陥を特定します。

技術パラメータ

検出範囲歯車径≦700mm、高さ≦410mm；

軸径≦300mm、長さ＜700mm電極間隔：

0～410mm調整可能）周方向電流蛍光磁粉探傷

AC 0～8000A 実効値断相位相制御付き）検出方法：蛍光磁粉探傷

AC 0～18000AT 実効値断相位相制御付き）検出方法：蛍光磁粉探傷

磁化方式：周方向磁化、軸方向磁化、複合磁化

クランプ方式：空気圧クランプ

脱磁効果：残留磁束密度0.3mT未満

検出感度：A1標準試験片（15/50）を鮮明に表示

電源：三相五線式 AC 380V 50Hz

3.装置説明

3.1 電気制御システム制御システムはプログラマブルロジックコントローラ（PLC）をベースにしており、2つの電極と磁化・脱磁装置の動作を制御します。制御盤を本体とし、各種実行コンポーネント、磁化トリガー回路、主変圧器などを内蔵しています。

ブランド探傷ホストのすべてのインジケータ、ボタン、作業灯は24Vの安全電圧を採用しています。探傷ホスト、脱磁器、配電盤の筐体は確実に接地されています。

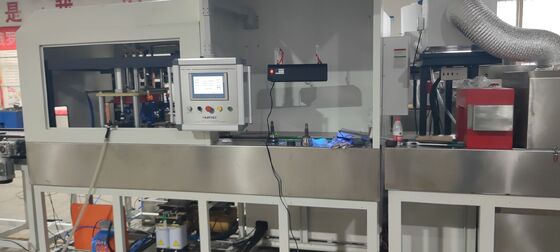

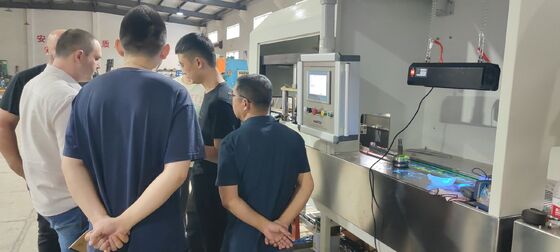

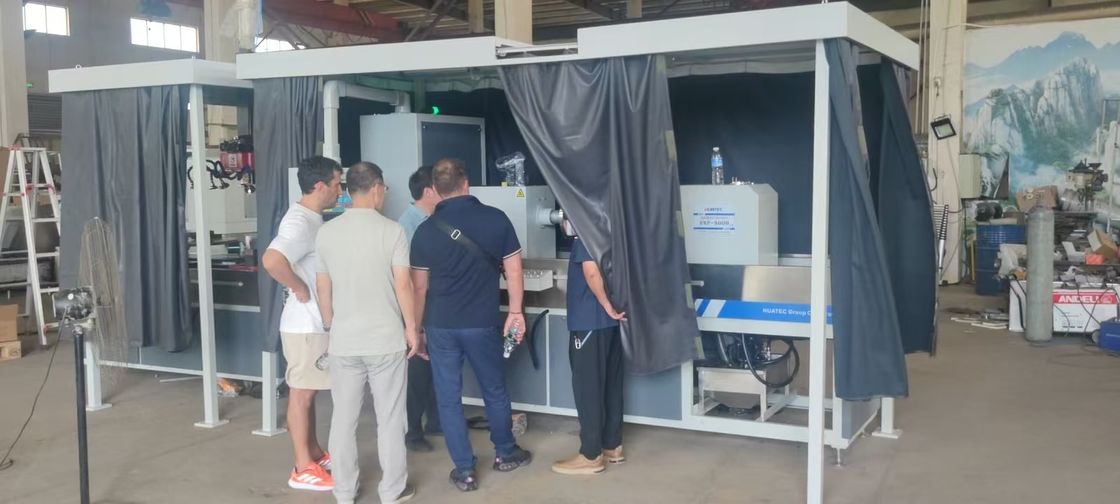

3.2 ホスト

本体：

本体、ステンレス製回収タンク、磁化器、噴霧システム。

本体：磁化電源（電源制御盤）

ブランド磁性懸濁液の回収用に高品質ステンレス鋼製。磁化器：

クランプ機構、磁化電極、磁化コイルで構成されます。磁化電極はワークを周方向に磁化し、磁化コイルは軸方向に磁化します。コイルと電極板は高品質銅製です。クランプ機構は空気圧コンポーネントによって駆動され、ワークは2つの電極間にクランプされて周方向磁化回路を形成します。3.3 磁性懸濁液噴霧システム

磁性懸濁液回収タンク、ウォーターポンプ、配管、スプリンクラーヘッドで構成されます。回収タンクは、再循環する磁性懸濁液をノズルに回収、攪拌、ポンプで送る役割を担います。液体回収タンクは外部にあり、底にはブレーキ装置付きのユニバーサルホイールが取り付けられています。磁性懸濁液回収タンク、観察台、本体の脱磁コンベアベルトはすべて液体回収タンクに回収され、滴下を防ぎます。4.

電気部品の主要ブランドとサプライヤー装置のすべてのコンポーネントと部品は、輸入または国内の有名ブランド製品であり、自社製品は品質テストに合格しています。

番号名称

ブランド数量単位

01

ボタンスイッチ/インジケータDELIXI

1

6.構成表

1セット磁化電源（電源制御盤）1セット水平磁化機構（歯車軸および小部品検出）

1セット磁化電源（電源制御盤）フットスイッチ 暗室

吊り下げUVランプフットスイッチ1缶

吊り下げUVランプフットスイッチ残留磁束密度計

1セットフットスイッチ1セット

吊り下げUVランプ1セットハンドヘルドUVランプ

1セット
