PSM-5 浸透探傷システムモニターパネル校正ブロック

PSM-5 穿透剤システムモニターパネル校正ブロック

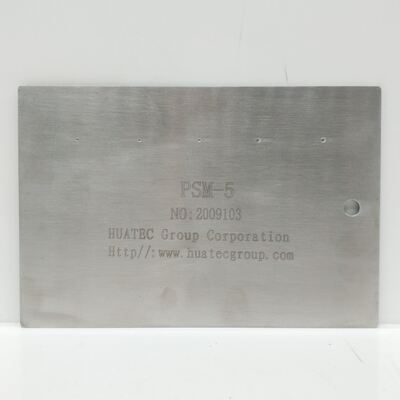

浸透剤システムモニターパネル ステンレス鋼パネル 0.090インチ厚さ 4 x 6 インチ 板の片側をクロムで塗ったストライプで走ります大きさの順序でクロムコーティングに均等に位置する5のクラックセンター低感度穿透剤では最も大きいものが容易に見えますが,最も小さいものは高感度素材でも観察するのが難しいのです.クローム塗装の部分に隣接する"中程度の粗さ"の砂粒を吹き飛ばしたエリアです浸透性洗浄特性について判断する.

PSM-5パネルは2つのバージョンで提供されています.両方のバージョンは仕様に従って製造されています:

     グリット・ブラスト型- 表面を鈍くするために軽く砂砂を吹き飛ばしたクロムストライプ

     滑らかなタイプ- 第二バージョンのクロムステイストラップは砂粒を吹き飛ばしていない.

PSM-5 パネル処理は,日常システムチェックのためのMIL-STD-6866とASTM E-1417の要件を満たしています.

PMS-5 試験ブロックの使用

"浸透システムモニタリング試験ブロック"は,液体浸透検査システムの継続的な性能を迅速に決定する方法を提供することができる.システム内の様々な要因を反映できる化学剤,清掃剤,乾燥箱,発症剤が正常か否か.各要素の突然のパフォーマンス損失を明らかにすることができます誤りや省略を避けるため,システム機能の不具合についてオペレーターに警告する.PSM-5試験ブロックは,MIL-STD-6866とASTM E1417の要件を満たすために浸透検査のための最も実践的なツールです.また,P&WA TAM146040の要件を満たしている.

PMS-5試験ブロックの形と構造

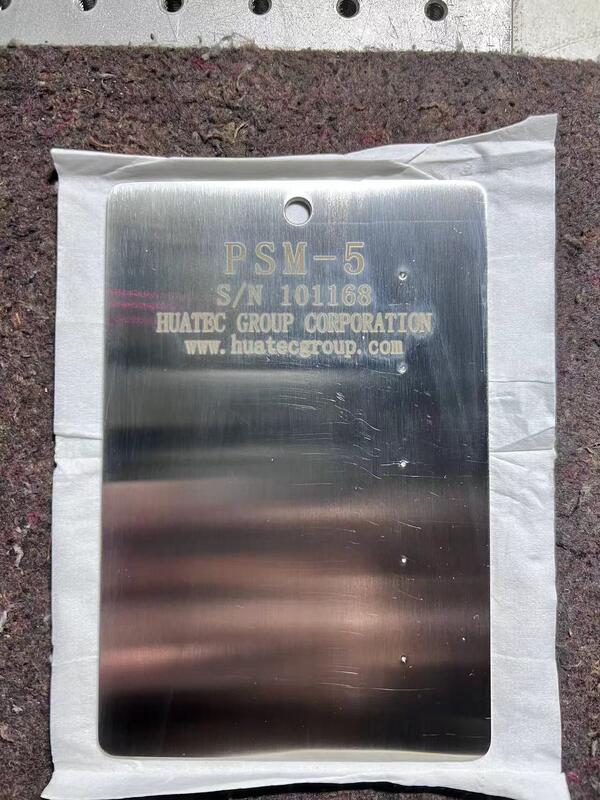

PSM-5試験ブロックは P&WA規格に従って製造され,マトリックスが不?? 鋼で,表面はクロム塗装ゾーンと糸吹きゾーンで2つに分かれています.異なるサイズで5の放射性亀裂がクロム塗装ゾーンに均等に分布しています試料ブロックの5つの放射性裂け目のパターンは星状の円または半径形である.クロム塗装面は磨きされた鏡である.砂を吹く面は中程度の荒さで.
