| 名前: | タイプ I 貫通ブロック ISO 3452-3 | 使用: | 浸透製品ラインの感度レベルを決定するために使用されます。 |
|---|---|---|---|
| 応用: | 業界の DNT テスト | 保証: | 12ヶ月 |
| ハイライト: | ISO 3452-3 タイプ1 基準ブロック,試験用非破壊検査基準ブロック,タイプ1浸透探傷試験ブロック |
||

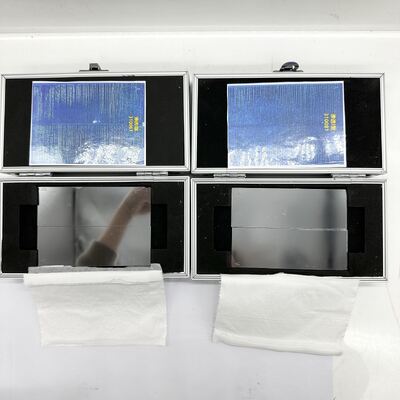

ISO 3452-3 1型基準ブロック
双子ニクロン感度パネル,NiCr ツイン クラック 穿透性試験パネル
ISO 3452-1 タイプ1 試験パネル
NiCr Twin Cracked Penetrant テストパネルは,染料の感度と性能を比較し評価するために使用されます.
サイズは10,20,30,50ミクロン (0.00040 だった00080 だった0012欠陥の深さ

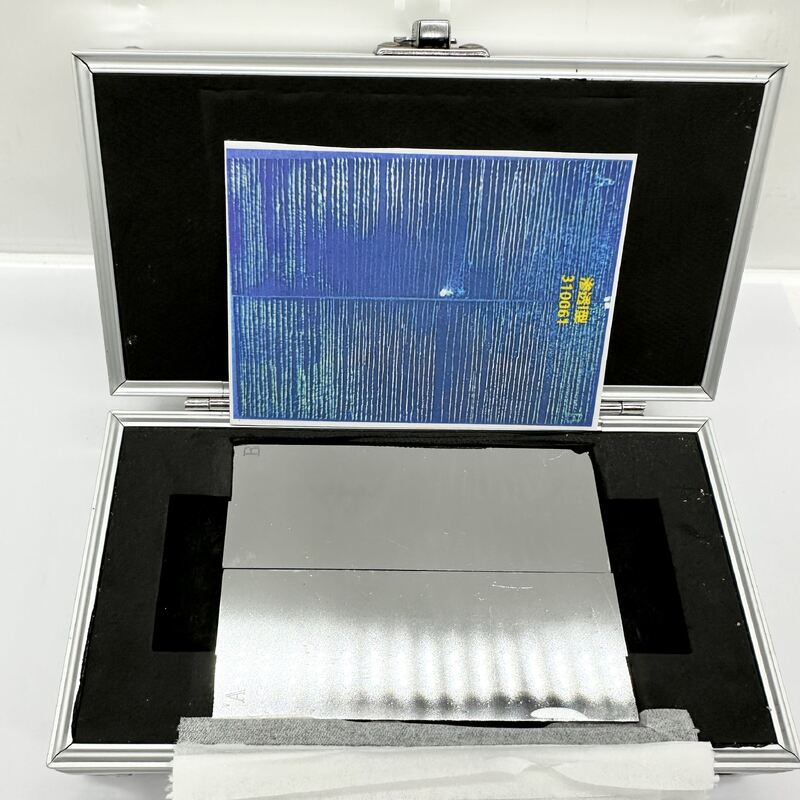

各セットは,製造者の証明書と亀裂の写真とマークされたAとBと同一のパネルから構成されます.
これらのパネルは,2mm厚の銅基板に硬いニッケルクロム合金を塗装し,パネルを緊張させることで作られています.硬いNiCrは,青銅基板と比較して壊れやすいので,塗装層に作られた亀裂は,層の厚さに制限されていますパネルは,亀裂の方向に垂直で半分に切られ,制御された深さのほぼ同一の亀裂のマッチングペアを作成します.
NiCrパネルは,新しいおよび使用された浸透剤を比較するために使用され,また,異なる浸透剤材料または異なる加工技術の性能を比較するために使用することができます.
|
敏感度* (非公式) |
流光透射剤の感度レベルは,高度に制御された条件下でUSAF研究室によって確立されています.感度テストは,透射剤の製造者やユーザーが行うことができるものではありません.適切なNiCrクレイクパネルを使用してサンプルを比較することです. |
|
|
裂け目の深さ |
レベル |
|
|
50 μm |
12つ 3つ 4つ |
|
|
30 μm |
23, 4, 3, 4, 4, 4, 4 |
|
|
20 μm |
34 について |
|
|
10 μm |
4 |
|
シェルウィンとマグナフルックスが供給する パネルに同等であることを保証します
仕様 適合:ASTM E1417,AMS 2647D,ISO 3452-3,JIS Z 2343-3 について
