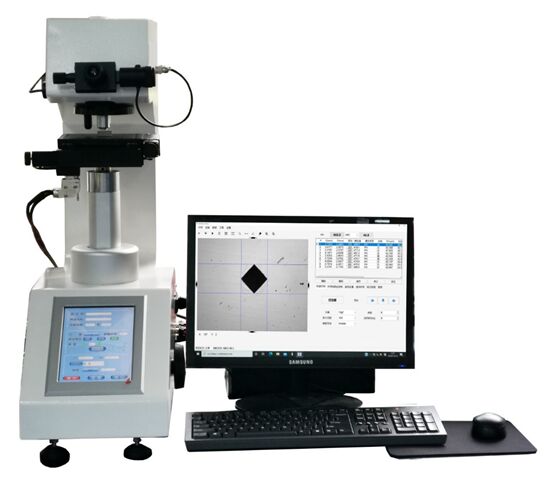

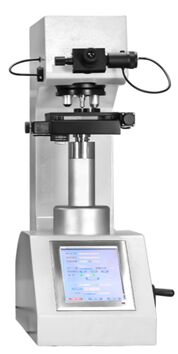

HVS-1MDT-AXY 自動回転タワータッチスクリーンマイクロビッカース硬さ試験機

モデル

HV-1MDT

試験力

10gf (0.098N)変位繰り返し精度25gf (0.245N)変位繰り返し精度50gf (0.49N)変位繰り返し精度100gf (0.98N)変位繰り返し精度 200gf (1.96N)変位繰り返し精度300gf (2.94N)変位繰り返し精度500gf(4.9N)変位繰り返し精度1Kgf (9.8N)

準拠規格

GB/T4340.2変位繰り返し精度ASTM E92

測定分解能

0.01μm

データ表示出力

8インチタッチスクリーンディスプレイ読み取り、20種類の試験結果を保存可能、Uディスク装備、内蔵プリンターおよびRS-232インターフェースはオプション

変換ルーラー

ロックウェル、ブリネル

硬さ試験範囲

8〜2900HV

試験力印加方法

自動（負荷、保持、アンロード）

倍率

400X（試験）変位繰り返し精度100X）試験および観察約5μm（自動測定）

試験力負荷保持時間

1-99秒

最大許容試験片高さ

100mm

ヘッドと壁の間隔

130mm

X-Y試験台

サイズ：100*100mm  最大移動量：25*25mm

サイズ

540*260*650mm

重量

約50Kg

電源

AC220V+5%変位繰り返し精度50-60Hz

駆動モーター

ステッピングモーター

ドライバー制御

X-Y軸の移動速度はソフトウェアで柔軟に変更できます。

サイズ

110×110mm

最大移動距離

X-Y軸方向で50×50mm

最小移動距離

1μmデータ処理ソフトウェアにより、連続測定されたサンプルの硬化層の深さを表形式で表示できます。データ処理ソフトウェアにより、連続測定されたサンプルの硬化層の深さを表形式で表示できます。

,

調整可能変位繰り返し精度1μm-3μm以内

プラットフォーム移動モードの設定

インターフェースの任意の点をクリックして自動選択できます。直線およびランダム移動の開始位置と場所を設定できます。マウスでクリックして自動X-Y変位プラットフォームキャリアステージを8方向の任意の移動制御にすることができます。速度は調整可能で、自動リセット、任意の座標ゼロリセットが可能です。

4. 測定・制御ソフトウェア

システム概要

ニーズに応じて直線、ジグザグ線、円、円弧、ランダムポイント、マトリックス、自己学習モードを選択します。データ処理ソフトウェアは、平滑でない表面の不明瞭な圧痕の可読性を向上させるために使用されます。

連続測定されたサンプルの硬化層の深さは表形式で表示できます。

すべての種類のデータ測定データ、硬さ値テーブル、硬化層の深さ、最大値、平均値、最小値を容易に出力できます。

硬さ試験機制御

硬さ試験機は自動制御可能です：自動ターレット（対物レンズ、圧子、対物レンズの自動切り替え）、自動負荷、自動測定制御

マイクロ硬さ試験機の光源の明るさを設定できます

変換のための制御対象を選択し、ソフトウェアインターフェースに反映させてパラメータ変更を計算します

デュロメーターの圧子を選択または開始して、自動的に負荷位置に挿入し、負荷、保持、アンロードし、測定対物位置に自動的に戻します

デュロメーターで設定された負荷は、ソフトウェアインターフェースに自動的に反映されます

制御対象プラットフォーム移動モード（パターン）

ソフトウェアシステムは、プログラミングおよび移動のための自動負荷プラットフォームを制御できます。これは次のとおりです。

1) 測定モード（ランダムA）

このモードを使用して、オプションのポイントを抑制して読み取ります。

2) 測定モード（ランダムB）

任意の点を測定・読み取ります。選択した座標位置を任意の角度で回転させます。

3) 横方向（X軸方向）圧入および読み取り

4) 縦方向（Y軸方向）圧入および読み取り

5) 測定モード（ラインセットA）

このモードを使用して、角度方向（ジグザグ移動、すなわち折れ線移動の硬化層深さ測定）で表面を圧入・読み取ります。

6) 測定モード（ラインセットB）

このモードを使用して、一定間隔で圧入・読み取ります。

7) 軌道座標移動などの移動プログラミング方法

上記の8つのラインは同時に設定でき、各ラインは999ポジションを設定できます

測定方法

自動モード：自動負荷＋自動測定＋測定結果の自動表示

オプションの手動モード測定

画像取得/認識方法

高品質・高解像度カメラを採用し、解像度12メガピクセル、大サイズオリジナル画像取得。様々な画像圧縮方法で使いやすい（採用画像と測定結果を保存形式に、画像保存形式はBMP、JPGなどの一般的なファイル形式）。

自動ビッカース圧痕測定システムは、ピクセル認識技術を採用し、特殊なビッカース硬さ圧痕解析ソフトウェアを通じて圧痕画像を解析します。解析ソフトウェアはデジタル画像処理技術のエッジセグメンテーションアルゴリズムを採用して実験圧痕のエッジを抽出し、次にマイクロ硬さ圧痕のエッジを抽出する方法は、ウェーブレット多解像度理論を用いて試験圧痕のサンプリング信号を解析し、最小二乗法で圧痕エッジラインをフィッティングします。これにより、微細構造のビッカース硬さ試験の圧痕領域からビッカース硬さ値を迅速かつ正確に抽出し、自動計算し、平滑でない表面の不明瞭な圧痕の可読性を向上させることができます。

自動測定時間

約0.3秒/1圧痕

測定繰り返し圧痕

±1.0%

（

700HV/500gf  ）測定可能な最小圧痕約5μm（自動測定）

最小測定単位

0.01μmデータ処理ソフトウェアにより、連続測定されたサンプルの硬化層の深さを表形式で表示できます。英語

データ出力形式/

編集機能データ処理ソフトウェアにより、連続測定されたサンプルの硬化層の深さを表形式で表示できます。データ処理ソフトウェアにより、連続測定されたサンプルの硬化層の深さを表形式で表示できます。

様々な測定データ、硬さ値テーブル、硬化層の深さ、最大値、平均値、最小値を容易に出力できます。硬さ値付きのカラー画像をディスプレイおよび出力できます。

硬さ値、硬さテーブル、硬化層深さチャート、画像挿入などのデータは、「WORD」（オプション「EXCEL」）テストレポートに柔軟に編集・印刷でき、数学的統計と硬化層深さ曲線を含み、保存（WORD形式）（オプション「EXCEL」）できます。また、観察されたサンプル地形を印刷して保存することもできます。圧痕と背景の微細構造は直接反映され、異なる倍率の対物レンズ下で金属組織分析が行われます。
