| 名前: | X線の管のクローラー | 使用: | パイプラインの円周溶接の品質を検査します |
|---|---|---|---|
| 応用: | 石油およびガスパイプライン建設のための新規溶接の品質検査と稼働中の完全性管理 | キーワード: | 非破壊検査 (NDT) パイプライン |
| ハイライト: | HUATEC X線パイプクローラー,X線パイプ検査装置,保証付き非破壊検査クローラー |
||

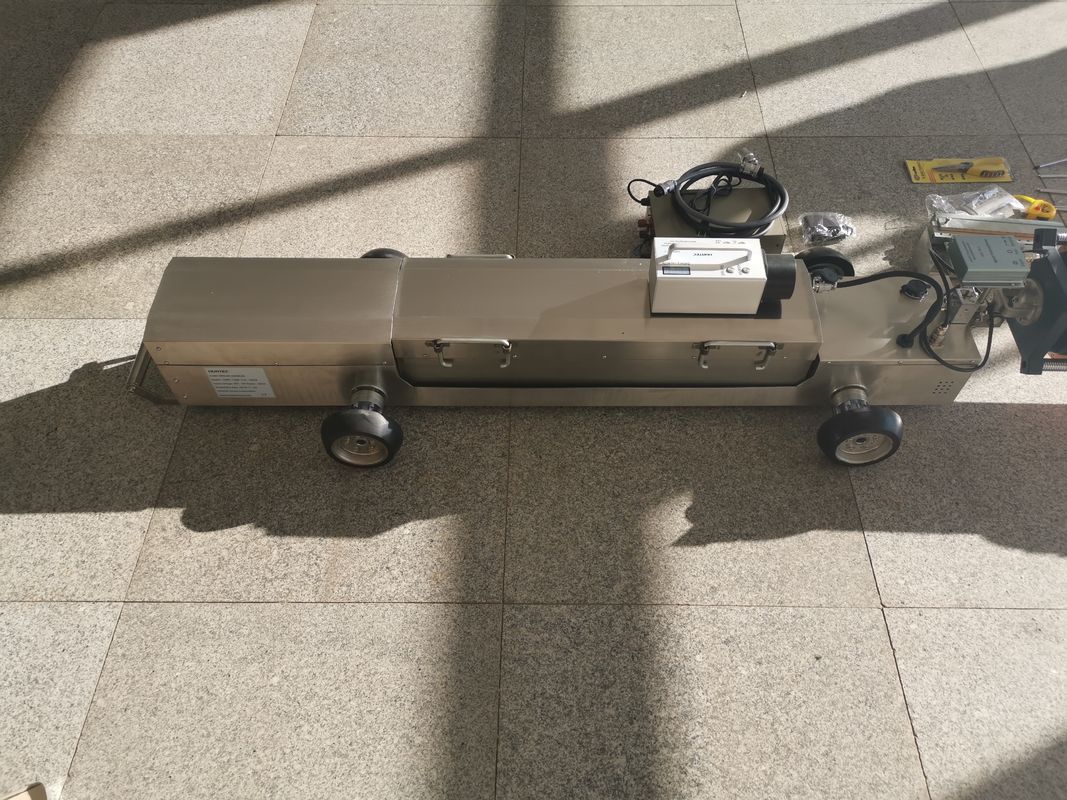

HUATEC X線パイプクローラー HXPC-100B1
主な検出対象
·パイプラインの周縁溶接点の検査:パイプラインのボット周縁溶接点の100%のパノラマ照明が実施され,孔隙性,スクラグの含有,浸透性の欠如などの欠陥が検出されます.裂け目このタイプの検出は,通常360°×30°のX線ビームを使用して,円形溶接画像を保証します.
·パイプライン体内の腐食と壁厚さの検出:パイプラインの内壁の腐食,侵食,壁厚さの損失を特定できます.断熱層を持つパイプラインの断熱層 (CUI) の下の腐食を含む.隔熱層のシャットダウンや剥離を必要としません.
·内部構造異常:パイプライン内には詰まり,堆積,変形,その他の機械的損傷が検出されます.
パラメータ
|
クローラーモデル |
HXPC-100B1X |
|
適用されるパイプ内径 |
Φ400-1100 mm |
|
浄化管の最適の登り斜面 |
12° |
|
制御方法 |
磁気位置付け |
|
出力電圧 |
150〜250kV |
|
出力電流 |
3mA |
|
露出時間 |
0〜3分 |
|
定位精度 |
±5mm |
|
移動速度 |
12m/min |
|
バッテリーの電圧/容量 |
108V/7AH,108V/12AH |
|
露出のない歩行距離 |
2000m |
|
適用可能な壁厚さ |
≤34mm |
|
クローラー 全長 mm |
2100 (車体1100mm 靴550mm) |
|
運転モード |
単駆動 |
|
焦点の大きさ |
2.0*20 |
|
X線放射の角度 |
360°*30° |
|
作業環境温度 |
-20°Cから+75°C |
|
貯蔵温度 |
0°Cから+60°C |
|
適用される環境湿度 |
≤85% |
|
バッテリー箱の重量 |
21kg,42kg |
|
発電機の重量 |
13kg |
|
クライミング重量 |
30kg |
|
クローバーの回転半径 |
>7D |
|
発電機タイプ |
HUATEC XXGH-2505についてアミックチューブ |
特徴
わかった 音を聴きを通して機器を制御するとは異なり,操作者は曝露瞬間を制御し,X線パイプラインのクローラーを磁気オリエンテーターを使用して前方または後方へ移動するように操作することができます.
わかった 磁気ロケータは,位置の正確さ,強度の浸透性,安定性の高い.磁気送信機には電気ディスプレイが装備されている.
わかった X線パイプラインのクローラーは 電池の電圧を表示し 直接電池の使用を判断できます
わかった X線パイプラインクローラー ソフトウェアは故障コードで書かれています.機器の故障を検出するには故障コード表を参照してください.
わかった X線パイプラインのクローラーは サイズが小さく 体重も軽く 運搬や操作に便利です
わかった 防水防水 20分防水など あらゆる保護機能が備わっています
わかった 制御器,回路板,その他の部品を簡単に交換できます.
わかった 制御器とマシンのヘッドは分離されています. これは,ユーザが交換,デバッグ,そしてテスト発電機にコントローラが装備されている場合,セット全体がポータブルのデフォルト検出器として使用できます.
わかった ローラーには偽負荷が装備されており,時間は0.2分に設定されています.ローラーは,パイプヘッドを接続することなく,暴露,前後移動などの実際の負荷の動作をシミュレートできます.この機能は,ユーザがどのように位置付け,エラーを決定することを学ぶことを可能にする.
わかった 延長軸はキーレス接続を採用し,交換が便利です.
わかった 磁気受容器には 8 つのギアレンジがあり,異なる直径の要件を満たします.
