| 名前: | パイプライン X 線撮影クローラー | 使用: | パイプラインの円周溶接の品質を検査します |
|---|---|---|---|
| 応用: | 非破壊検査 (NDT) パイプラインのテスト | キーワード: | X線パイプラインクローラー |
| ハイライト: | 保証付きのパイプライン放射線グラファー,非破壊的な試験用クローバー HXPC-100B1,パイプライン用放射線検査装置 |
||

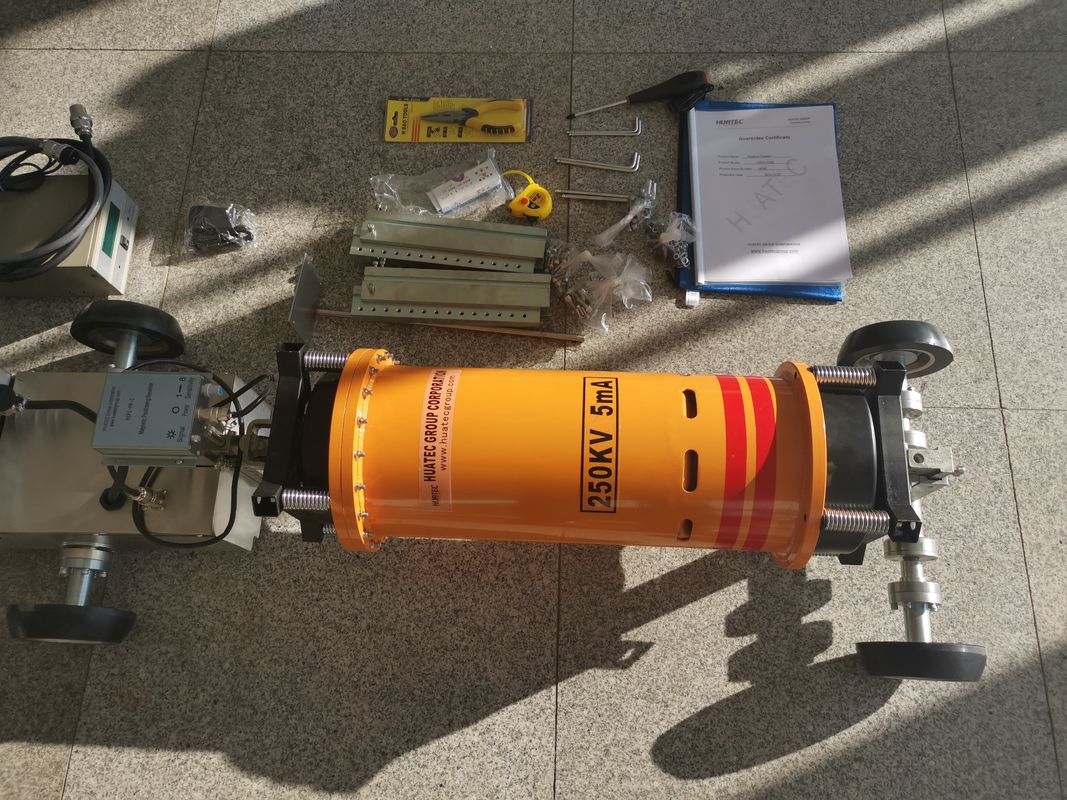

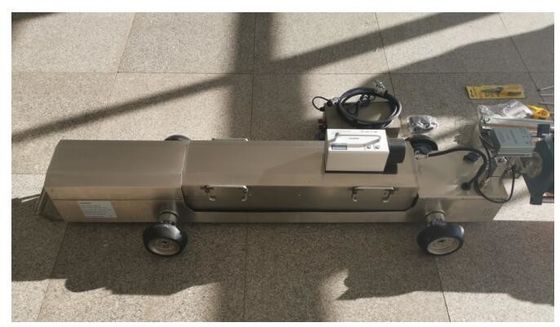

パイプライン放射線クローラー HXPC-100B1
X線パイプクローラーは,非破壊試験 (NDT) の分野における重要な機器であり,主に周縁溶接の品質やパイプラインボディの腐食などの欠陥を検出するために使用されます.
主な検出対象
·パイプラインの周縁溶接点の検査:パイプラインのボット周縁溶接点の100%のパノラマ照明が実施され,孔隙性,スクラグの含有,浸透性の欠如などの欠陥が検出されます.裂け目このタイプの検出は,通常360°×30°のX線ビームを使用して,円形溶接画像を保証します.
·パイプライン体内の腐食と壁厚さの検出:パイプラインの内壁の腐食,侵食,壁厚さの損失を特定できます.断熱層を持つパイプラインの断熱層 (CUI) の下の腐食を含む.隔熱層のシャットダウンや剥離を必要としません.
·内部構造異常:パイプライン内には詰まり,堆積,変形,その他の機械的損傷が検出されます.
主な用途産業
·石油とガス:主要な応用分野新しい溶接質の検査と長距離パイプライン (西東ガスパイプラインなど) と石油・ガス採集パイプラインの運用中の整合性の管理に使用される.
·化学と電力:腐食性や高温・高圧介質を輸送するプロセスパイプラインや発電所の蒸気・冷却水パイプラインの検出漏れを防ぐために.
·都市水道と暖房パイプラインの検査,亀裂,腐食,生物汚染の検出,掘削と保守を避けるために使用されます.
|
クローラーモデル |
HXPC-100B1X |
|
適用されるパイプ内径 |
Φ400-1100 mm |
|
浄化管の最適の登り斜面 |
12° |
|
制御方法 |
磁気位置付け |
|
出力電圧 |
150〜250kV |
|
出力電流 |
3mA |
|
露出時間 |
0〜3分 |
|
定位精度 |
±5mm |
|
移動速度 |
12m/min |
|
バッテリーの電圧/容量 |
108V/7AH,108V/12AH |
|
露出のない歩行距離 |
2000m |
|
適用可能な壁厚さ |
≤34mm |
|
クローラー 全長 mm |
2100 (車体1100mm 靴550mm) |
|
運転モード |
単駆動 |
|
焦点の大きさ |
2.0*20 |
|
X線放射の角度 |
360°*30° |
|
作業環境温度 |
-20°Cから+75°C |
|
貯蔵温度 |
0°Cから+60°C |
|
適用される環境湿度 |
≤85% |
|
バッテリー箱の重量 |
21kg,42kg |
|
発電機の重量 |
13kg |
|
クライミング重量 |
30kg |
|
クローバーの回転半径 |
>7D |
|
発電機タイプ |
HUATEC XXGH-2505についてアミックチューブ |
·コア・製品キーワード
X線パイプローラー,X線パイプローラー,パイプライン放射線ローラー,RTローラー
