商品の詳細:
|
| 測定範囲: | 0.6から508mm (0.025から20.00インチ) | 測定解像度: | 0.01または0.1mm ((0.001または0.01インチ) |
|---|---|---|---|
| 材料の速度範囲: | 500-9999m/s,0.0179-0.3937イン/u | 測定更新率: | 選択可能 4HZ,8HZ,または16HZ/秒 |
| 画面: | 2.4インチ TFT QVGA ((320×240) カラー OLED 画面,コントラスト比 1010:1 | ||
| ハイライト: | 工業用超音波厚さ計,AスキャンBスキャン付き非破壊検査機器,OLEDトゥルーカラーディスプレイ厚さ計 |
||

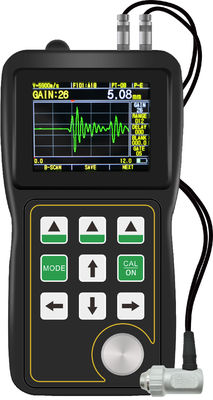

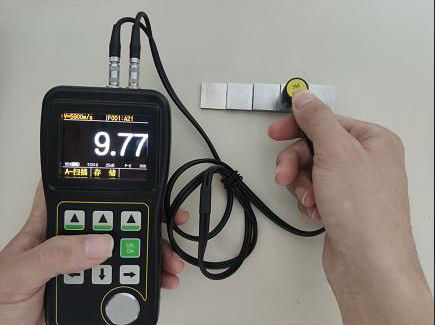

TG-5100D 工業用超音波厚さ計 リアルタイムAスキャン Bスキャン、OLEDトゥルーカラーディスプレイ 高精度NDT機器
当社が開発・製造したこの超音波厚さ計は、OLEDトゥルーカラーディスプレイ、内蔵リアルタイムAスキャン＆Bスキャン、コーティングを透過した厚さ測定、大容量データストレージなどの機能を備え、超音波測定原理を使用しており、高精度、高分解能のポータブル工業用非破壊検査機器です。
この機器は、製造業、金属加工業、化学工業、商品検査業などの検査分野で広く使用できます。様々なプレートや各種加工部品の正確な測定に加え、使用中の各種パイプや圧力容器の製造工程を監視し、腐食による薄化度を監視するためにも使用でき、非破壊検査業界に不可欠な機器です。
Aスキャン静止画機能により、ユーザーは測定をより適切に制御し、材料自体の要因による誤測定を回避できます。試験材料の表面にコーティングや塗装層がある場合、表面コーティングを研磨・破壊することなく、ワークの基材の実際の厚さを得ることができます。
主な機能
1. シンプルな単一段階パラメータ設定メニュー
2. リアルタイムAスキャン。ユーザーは画面上で超音波信号波形を直接確認でき、厚さ測定値が正しいか検証し、問題の原因を分析し、ユーザーが問題解決策を見つけるのに役立ちます。
3. プローブがワークピースに接触すると、厚さ値が白いフォントで表示されます。
4. 厚さアラーム：アラーム厚さ制限を設定でき、アラーム中に厚さ測定値の色が動的に変化します。
5. 最大モード：測定プロセス中の最大値と最小値をキャプチャします。
6. 差分モード：現在の厚さ測定値と公称厚さとの差、および公称厚さに対する差の割合を取得します。
7. ミリメートルとインチの厚さ単位をサポート
8. 大容量データストレージ機能：100,000個の厚さ値を保存可能
9. ワークピース表面のコーティングを透過し、基材の厚さを直接測定可能
10. ユーザーはメートル法 x.XX および X.X、および英国法 x.XX および X.X で測定分解能を選択できます。
11. 多言語インターフェースはオプション
12. 待機時間最大35時間
技術パラメータ
|
|
2.4インチTFT QVGA(320×240)カラーOLEDディスプレイ、コントラスト比1010:1 |
| 動作原理 | 超音波パルス/エコー/エコー法、デュアルクリスタルプローブを使用 |
| 測定範囲 | 0.6～508 mm (0.025～20.00インチ) |
| 測定分解能 | 0.01または0.1mm (0.001または0.01インチ) |
|
|
ミリメートルまたはインチ |
| 表示モード | 厚さ値モード、最小/最大キャプチャモード、差分/減少モード |
| Vパス補正 | 自動Vパス補正により、ツインプローブの非線形性を補正します |
| 測定更新レート | 毎秒4Hz、8Hz、または16Hzを選択可能 |
| 材料速度範囲 |
|
| 作業言語 | 中国語/英語/フランス語 (オプション) |
| アラーム設定 | 最大/最小アラーム、アラーム時に厚さ測定値の色を動的に変更 |
| 電源 | 単三アルカリ電池2本 |
| 動作時間 | 単三電池2本で35時間以上の動作 |
| 機器のシャットダウン | 5分、10分、または20分操作がない場合の自動シャットダウン、または手動シャットダウンを選択可能 |
|
|
-10～+50℃、特殊な要件がある場合は最大20℃ |
|
|
|
| 保管期間 | 電池込み 280g |
|
|
12ヶ月 |
標準配送
本体 TG-5100D
ケーブル付きプローブ
キャリングケース
取扱説明書
校正証明書
オプションアクセサリー
| 高温プローブ | 鋳鉄プローブ |
| 細管プローブ | ミニチュアプローブ |
| プローブケーブル | ステップブロック |
| ゴム製スリーブ |
測定範囲付きプローブ
| プローブの説明 |
|
接触面積 直径 |
測定範囲 (鋼材の場合) |
許容接触温度 |
| 鋳鉄プローブ ZT12 |
|
|
|
|
| 標準プローブ PT12 |
|
|
|
|
| 標準プローブ PT08 |
|
|
|
|
| 標準プローブ TC510 |
|
|
|
|
| 小結晶管プローブ PT06 |
|
|
|
|
| ミニチュアプローブ PT04 |
|
|
|
|
| 高温プローブ |
|
|
|
480℃以下 |
