| 名前: | 電磁超音波厚み計 | 使用: | NDT超音波厚さ計検査 |
|---|---|---|---|
| 応用: | 外部の塗装を剥がさずに、パイプライン、圧力容器、貯蔵タンクの内部腐食を検査します。 | キーワード: | 電磁超音波厚み計 |
| ハイライト: | 非破壊検査用EMAT厚さ計,電磁音響変換器厚さ計,超音波測定付きEMATゲージ |
||

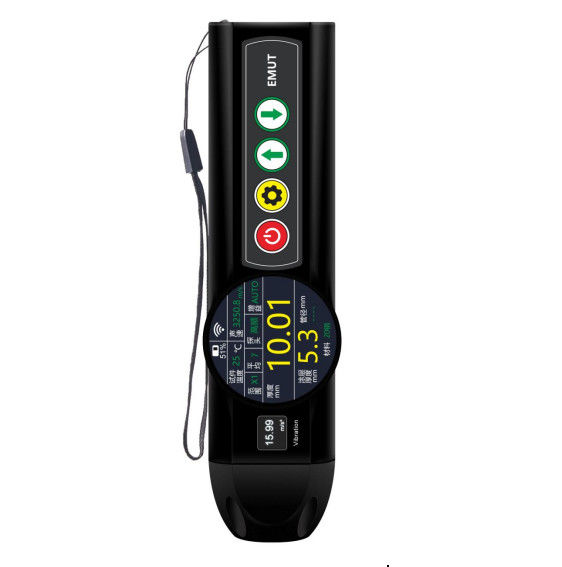

EMAT厚さ計（電磁音響トランスデューサー） TG-50
この「3-in-1」ツールは、3つのコア機能を統合しています：
・材料厚さ：腐食や摩耗後の金属（鋼、アルミニウムなど）の残存厚さを測定します。
・コーティング厚さ：金属表面の塗料または保護層の厚さを測定します。
・振動：回転機械の基本的な振動パラメータ（全体速度など）を測定し、アンバランスを検出します。
|
測定範囲 |
1-240.0mm |
|
最大リフトオフ距離 |
3.5mm |
|
検出可能なワークピース材料 |
炭素鋼、鋳鋼、合金鋼、ステンレス鋼、銅、アルミニウム、チタンおよびその他の導電性材料 |
|
測定誤差範囲 装置 |
ワークピース厚さ<10mm、誤差0.05mm ワークピース厚さ>10mm、誤差+(0.01+H/200) mm（Hはワークピースの厚さ） |
|
受信ゲイン |
≤100dB |
|
最大測定範囲（コーティング） 6mm |
プローブフィールド励起方法 |
|
0-156m/s2 |
プローブの最大傾斜角 |
|
±25° |
検出可能なワークピースの最小直径（曲率） |
|
6mm |
プローブフィールド励起方法 |
|
永久磁石 |
音波の種類 |
|
せん断波 |
波形表示 |
|
正半波、負半波、全波、無線周波数波、エンベロープ波 |
音波の音速調整範囲 1000-9999 m/s |
|
高温補償 |
高温音速自動補償機能付き |
|
電源 |
内蔵リチウム電池、稼働時間4時間以上 |
|
低電力モード |
Geckoモード対応 |
|
、 |
待機時間は20時間以上に達します ホストの通常の動作温度範囲-10～+50℃ホストの保管温度範囲 |
|
0～+40℃ |
ホスト重量 |
|
250g（通常温度プローブ付き） |
ホストサイズ |
|
長さ170mm×幅40mm×厚さ35mm |
主な応用分野研磨せずにコーティングを透過して測定できるため、以下のような幅広い用途があります：・石油・ガス/石油化学：パイプライン、圧力容器、貯蔵タンクの内部腐食を、外装塗料を剥がさずに検査します。 |
|
・船舶・海運：厚い塗料が存在する船体検査。 |
・発電：発電所のボイラー、パイプ、圧力容器の壁厚の減少を監視します。 |
・金属製造：生産中の鋼板、パイプ、チューブの品質管理。
