高性能・多目的・インテリジェント多周波渦電流探傷器

高性能、多目的、インテリジェント多周波渦電流探傷器

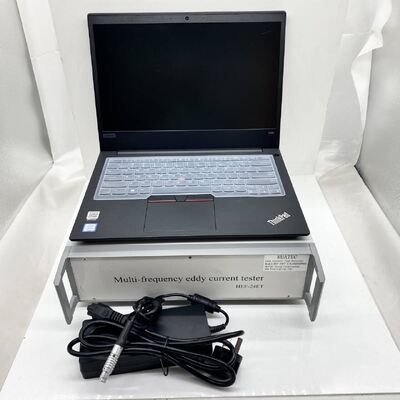

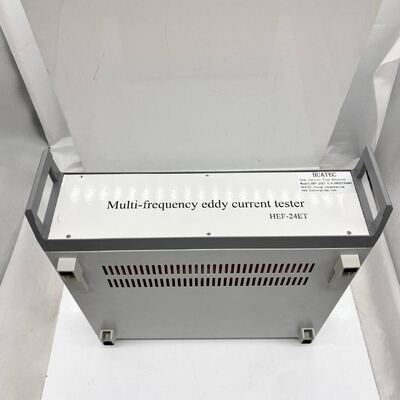

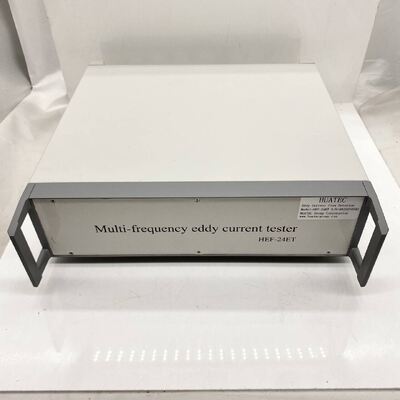

HEF-24ETインテリジェント全デジタル多周波渦電流探傷器は、新世代の渦電流非破壊検査装置です。最先端のデジタル電子技術、多周波渦電流技術、マイクロプロセッサ技術を採用し、強磁性および非強磁性金属管の内壁および外壁の亀裂をリアルタイムで効果的に検出できます。

HEF-24ETは、完全な渦電流探傷システムを備えています。従来の多周波、多チャンネル、従来の渦電流探傷システムと統合されており、高性能、多目的、インテリジェントな渦電流探傷装置に切り替えることもできます。

4つの比較的独立したテストチャンネルを備えたHEF-24ETは、4つの絶対渦電流信号と4つの差動渦電流信号を受信できます。ソフトスイッチングを介して、2つの同時プローブ接続を備えた2つのデュアル周波数渦電流探傷検出器に切り替えることもできます。テスト周波数は50Hzから10MHzで、選択可能な可変周波数範囲を備え、弱いテスト信号の増幅機能と強力な耐干渉能力を備えています。管亀裂テストに適用され、インスループローブを使用すると、内外壁表面の亀裂、ピット、腐食、薄化、壁材、内部欠陥などの欠陥を容易に検出できます。また、コンピューター制御の自動テスト、デジタル表示、高いテスト感度、安定したパフォーマンスなどの特徴を備えています。

したがって、HEF-24ETは、原子力、電力、石油化学、航空宇宙、航空などの部門における、銅、チタン、アルミニウム、ジルコニウムなどの金属（銅、チタン、アルミニウム、ジルコニウムなどの金属材料）の各種稼働中金属管および金属部品の欠陥検出と肉厚測定および評価分析に特に適しています。より詳細には、サービス前またはサービス中のボイラー管、熱交換器管、地下パイプ、鋳鉄管などのテストです。

仕様

1.周波数範囲:50 Hz～10 MHz

2.独立して選択可能な2つの周波数

3.3ミキシングユニット（自動ミキサー）

4.4つの渦電流信号のリアルタイムトレースメモリ

5.ゲイン範囲:0～99dB連続調整可能、各ファイル0.1dBステップで動作

6.位相回転:0～359°連続調整可能、精度1°。位相設定プロセス中に、画面はインピーダンス後の位相変化と渦電流信号の振幅および位相値をリアルタイムで表示し、便利で直感的です

7.調整可能なプローブ刺激、1～8

8.高速デジタル/アナログ電子バランス

9.4つのトレースインピーダンス平面と8つの内部ベルト曲線分析表示、

10.タイムベーススキャン表示。

11.メモリパスの遅延ブランキング機能

12.メニュー駆動型マンマシンダイアログ（英語）

13.オペレーティングシステムはWinXp、Win7、Win8

14.自動信号振幅および位相測定、および渦電流信号のスロー（調整可能）再生

15.デジタルフィルタリング：ローパス：0Hz～2000Hz、ハイパス：0Hz～2000Hz。

16.構成分析機能

17.絶対、差動、自己比較形式、スルータイプ、インターポレーションタイプ、フラットタイプ、ポイント、ロータリーなどのプローブを装備可能

18.ユニークな非定振幅位相/振幅ドメインアラーム付き

19.複数のハードウェアアラーム出力ポート

20.リアルタイムアラーム出力、遅延アラーム出力

21.大量ストレージは、さまざまなテスト手順とテストデータを保存できます

22.C-スキャン表示

23.自動位相/欠陥深さ曲線表示

24.稼働中パイプラインの断面図、テスト済みチューブのランク番号、および渦電流探傷信号を1画面に表示。

25.パイプ断面図の分類マークにより、稼働中パイプラインの渦電流探傷概要マップを形成

26.分類された統計テスト結果（表およびヒストグラム表示）により、テスト結果の累積分析を容易にします

27.カレンダーと時刻を自動的に表示

28.オプションのデータ分析システム

アプリケーション

原子力、電力、石油化学、航空宇宙、航空などの部門で稼働中の銅、チタン、アルミニウム、ジルコニウムなどのパイプ、金属部品の欠陥検出と肉厚測定、およびさまざまな強磁性パイプラインのテスト、分析、評価に特に適しています。
