| 名前: | 口径測定のブロック | 標準: | ISO2400-1972E |
|---|---|---|---|
| 使用: | 超音波探傷器の校正 | キーワード: | IIW V1 カリブレーションブロック |
| ハイライト: | NDT用IIW V1校正ブロック,IIW V1超音波探傷試験ブロック,非破壊検査用校正ブロック |
||

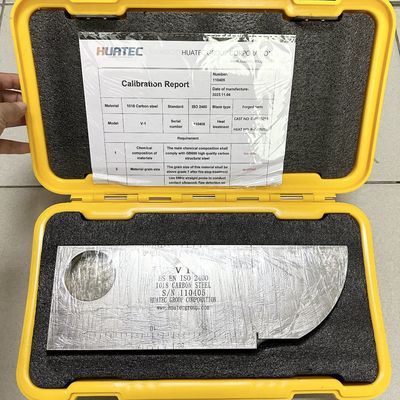

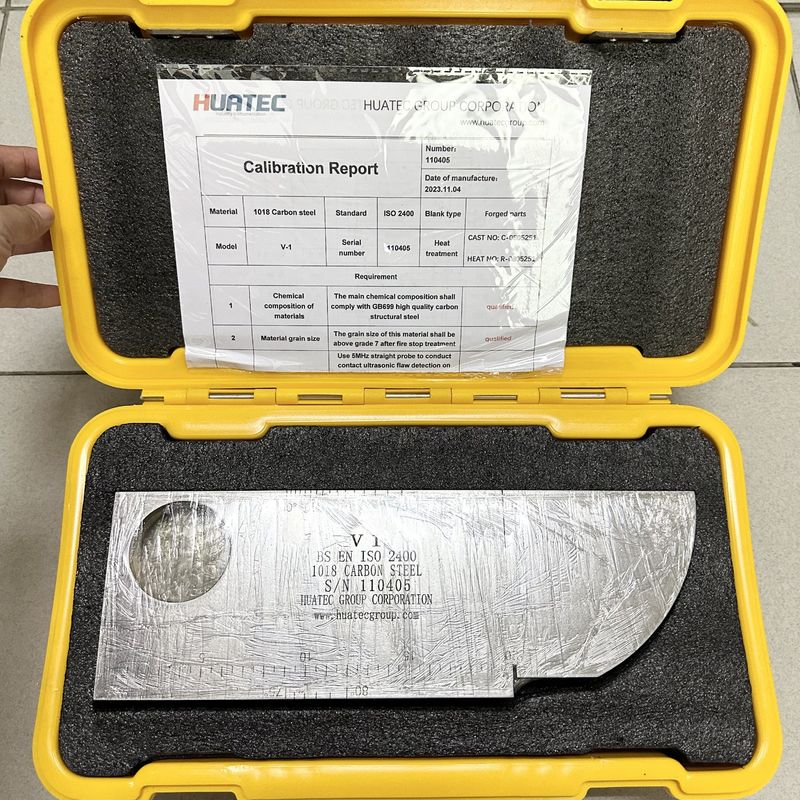

IIW V1校准块
标准：ISO2400-1972E
IIW试块（V-1试块）又称荷兰试块。它是国际焊接学会（IIW）批准并由国际标准化组织（ISO）推荐的国际标准试块。其形状和尺寸如图1-1所示：
主要用途：
(1) 使用25mm的试块厚度，可以测量缺陷探测器的动态范围、水平线性以及纵波探测范围；
(2) 使用50弧和1.5的贯穿孔，可以确定斜探头的折射角和纵波直探头的灵敏度裕度。结合探头，还可以大致估算直探头的盲区尺寸和测量仪器的穿透能力。
(3) 使用R100mm的弧面，测量斜探头的入射点和盲区，可以校正时基比例和零点；
(4) 使用85mm、91mm和100mm的槽平面，可以测量直探头的纵波分辨率；
(5) 使用试块的直角边，测量斜探头的声束偏角。
规格：
|
块类型 |
标准 |
规格 |
材料 |
|
IIW-Type 1 |
ISO2400-1972E |
公制 |
1018钢 |
|
304/316不锈钢 |
|||
|
7075-T6铝 |
|||
|
双相不锈钢2205 |
描述：
用于剪切和纵波换能器的校准，以及剪切楔形块出射点和折射角的验证。也可用于分辨率和灵敏度检查
