| 名前: | IIW V2 キャリブレーション ブロック | 使用: | 産業用超音波探傷器の校正 |
|---|---|---|---|
| 応用: | 業界のNDTテスト | キーワード: | IIW V2 キャリブレーション ブロック |
| ハイライト: | NDT用IIW V2校正ブロック,超音波試験用の校正ブロック,IIW V2標準試験ブロック |
||

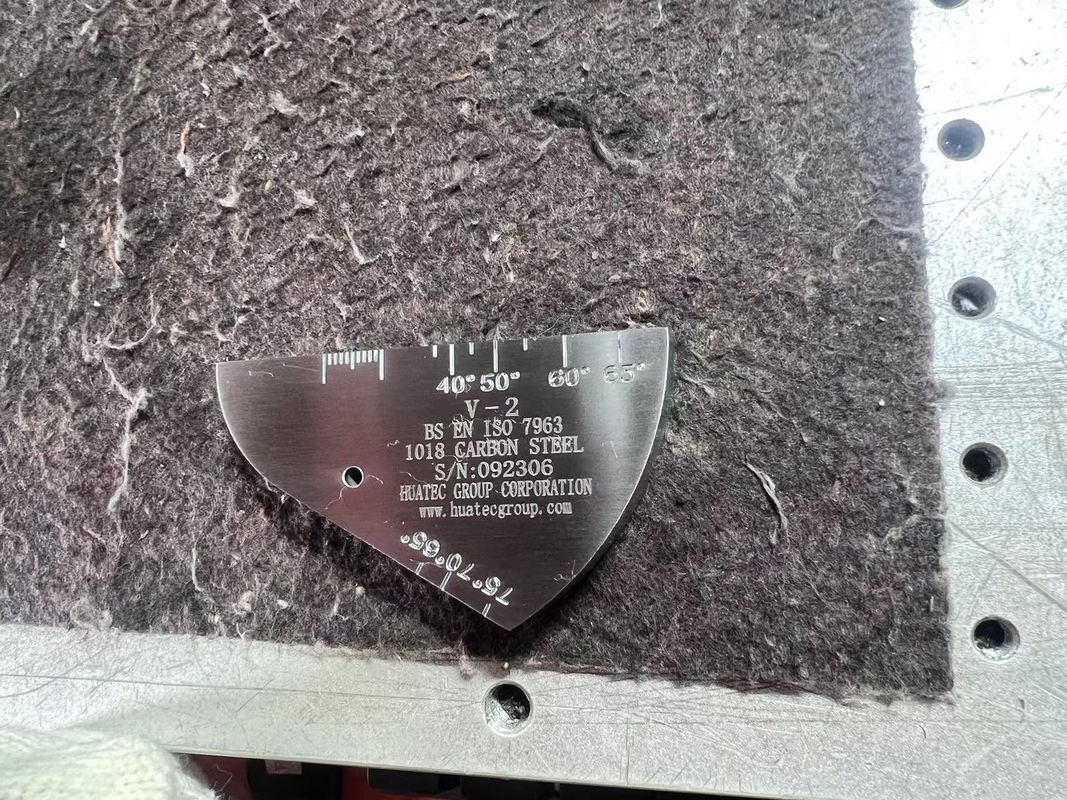

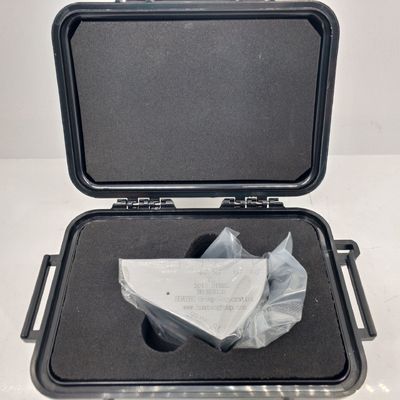

IIW V2 校准块
IIW2 試験块（V-2 試験块）是国际焊接学会批准的标准试验块。V-2（DIN54122）与IIW试验块相比，V-2试验块具有重量轻、易于携带的优点，特别适合现场使用。见图1-2。
主要使用要点：
（1）使用R50mm的圆弧反射面测量斜探头的入射点和灵敏度裕度；
（2）使用5道孔的反射面，斜探头的折射范围分别为45°-65°和65°-75°。
（3）使用厚度为12.5mm的底部的多次纵波反射，可以测量缺陷探测器的水平和垂直线性；
（4）使用R25和R50两个圆弧面，用于校正时间轴和零点。
描述
用于现场检查微型剪切波探头索引、时基、波束角度和增益的12.5mm厚小型校准块
规格
|
块类型 |
标准 |
规格 |
材料 |
|
V2 |
BS 2704 |
公制 |
1018钢 |
|
304/316不锈钢 |
|||
|
7075-T6铝 |
|||
|
双相不锈钢2205 |
|||
|
*可提供定制校准块，如铬镍合金、铝、铸铁、耐火合金等。 |
|||
测试报告
HUATEC严格保证产品质量，并承诺为售出的每个试验块提供相应的测试报告，其中记录了试验块的规格、材料和测试标准。如果您对测试报告有特殊要求，请联系我们。
