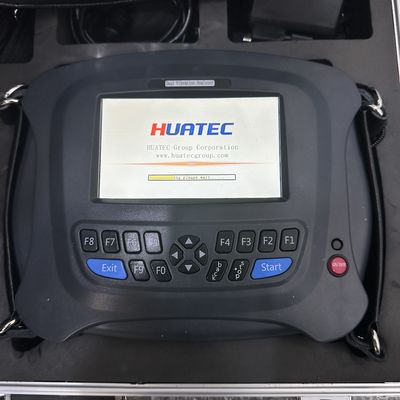

HG-904A オンサイトデュアルチャンネル振動アナライザー 動バランス修正機 ローター振動診断用

HG-904A オンサイトデュアルチャンネル振動アナライザー動バランス修正機 ローター振動診断用

アンバランスは機械振動の主な原因の一つです。すべての故障の約50％がローターのアンバランスによって引き起こされると推定されています。機械的なアンバランスを取り除くための最良の方法は、オンサイトでのバランス修正です。HG904A 振動データコレクター 1HG904A 機械アナライザー/バランサーは、この目的に特に役立ちます。振動の強度を測定し、周波数スペクトルを分析して振動の原因を診断できます。回転速度と振動位相を測定し、アンバランス重量と位置を計算するためにも使用できます。

全体振動測定の振幅範囲と周波数応答:

特長:

• 使いやすい
• ベクトル図で、バランス修正プロセスと結果が一目で明確に表示されます
• 10個のローターバランスデータの保存
• 試運転質量を取り除くか残すかの選択可能
• バランス修正結果を2つの指定された位置に分解
• 試運転質量の範囲は、ローターの重量、回転速度、半径、および必要なバランスグレードに応じて計算されます
• 試運転質量の有効性は自動的に判断されます
• RPM、振幅、位相の測定
• AD:16ビット
• オンサイト 400,800,1600,3200,6400,12800ライン FFTスペクトルおよび診断機能
• デュアルチャンネル同時データ収集
• ベアリングおよびギア診断用のハードウェアエンベロープ復調
• 固有振動数測定用の伝達関数
• 大型LCDによる波形とスペクトル表示
• 振動値と振動波形の保存

動作条件

• 温度範囲: 5℃～50℃
• 相対湿度:<85%、不飽和
• 腐食性ガスがないこと
• 強い電磁場および強い衝撃がないこと

仕様:

• 動バランス修正の回転速度範囲: 70～13,000 rpm
• オートレンジとマニュアルレンジ選択可能
• 振動の測定精度: 5%

センサー: 圧電加速度計、磁電速度計、渦変位計など

• 8^次エリップスアンチエイリアシングフィルター、RPMバンドパスフィルター
• 入力信号:加速度計、ICPおよび電圧

• スペクトル分析の周波数スパン: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz は1チャンネルサンプリングのみ(スペクトル分析 35KHz),

51.2KHz は2チャンネルサンプリング(スペクトル分析 20KHz)

• データストレージ: 8G

• メモ帳: 目視検査用の10個の条件コード
• 出力: PCとの通信用USB
• 電源: Ni-MH充電式バッテリーで8時間連続動作、バッテリー残量低下警告
• 動作環境: 0～55^{℃、湿度90%結露なきこと}光電センサーによる回転速度測定
• ダイナミックレンジ: 60dB、48dB調整可能ゲイン範囲
• 寸法: 21×13×4 cm; 重量: 1.2 kg (バッテリー含む)

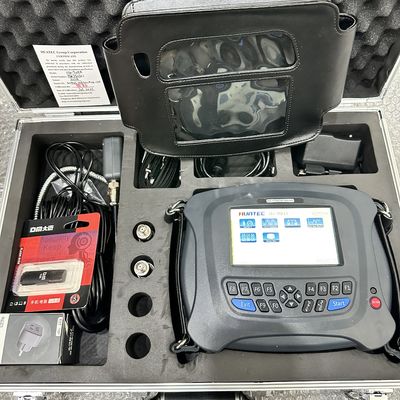

• 梱包リスト

•








  新品

  HG904A 振動データコレクター 1加速度計 2
  マグネットマウント 2
  スチール延長プローブ 1
  バッテリー充電器 1
  加速度計ケーブル 3
  USB
  通信ケーブル 1バランスモジュール 1
  タコ/トリガーセンサーとケーブル 1

  反射紙セット 1
  クイックスタートガイド 1
  ソフトウェアCD 1
  HG904Aおよびセンサーの証明書 3
  キャリングケース 1
