HRD-120 オンラインワイヤーロープ非破壊検査装置 内部外部断線検査機

HRD-120オンラインワイヤーロープ非破壊検査装置 内部外部断線検査機

一. 製品概要

● ワイヤーロープのオンライン検出内部および外部の断線、摩耗、錆、変形、ストランドの緩み、スキップワイヤー、材料の変化などの欠陥。● 試験結果レポートは、さまざまな業界の基準を満たすことができ、断線数とワイヤーの総断線面積に対する断線面積の比率を示します。

● コンピューターUSBインターフェース（有線）または「独自のWi-Fiネットワーク」（無線）による直接サンプリング処理分析を使用し、オンラインでの音と光のアラームおよびリアルタイム表示結果を備えています。

● センサー円形構造、円周包囲、軸方向磁化により、ワイヤーロープを瞬時に飽和状態に磁化します。

● センサーは合金アルミニウムシェルを採用し、防水、防塵、耐衝撃、防湿機能を備えています。

● 安定した動作、信頼性の高いパフォーマンス、高い検出精度、強力な干渉防止性能、正確なデータ。

● ソフトウェアは、Windows 98/2000/XP/Vista/Windows 7/8/10/11のさまざまなコンピューターオペレーティングシステムに適応します。

● 鉱業、ケーブルウェイ、リフティング機器、エレベーター、港湾機械、ケーブルブリッジなどの分野で広く使用されています。

二.

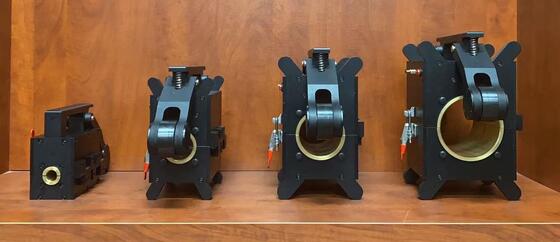

システム構成とモデルすべてカスタマイズが必要です：ワイヤーロープ欠陥検出機（48mm小 - 78mm中 - 108mm大）

SN.

2、すべてのサイズは需要に応じてカスタマイズ可能です（交換可能なライニングも正確にカスタマイズできます）。例：48mm + 24mm交換可能なブッシング

三.技術コアと法的資格

1. バーチャルインストゥルメント：ロープの無限の不確実性。バーチャルインストゥルメント技術の適用のみが、従来のインストゥルメントをソフトウェアに置き換え、コンピューターによる直接サンプリング処理を行うことで、映画を見ているかのように、ワイヤーロープ全体をスキャンし、検出漏れや誤判断がなく、結果は正確で再現性が高いことを保証します。

2. 3つの固定インストゥルメント：さまざまな業界のワイヤーロープスクラップに関する国家基準に従い、この製品は電磁気の定性、定量、位置決め、オンライン非破壊検査により、ワイヤーロープの内部および外部の断線、錆、摩耗、金属断面積の変化、ストランドの緩み、スキップワイヤー、変形、材料異常などの欠陥を検出します。

3. 法的インストゥルメント：ASTM1571-2021アメリカ規格およびGB/T21387-2008国家規格に準拠しています。

四.技術指標

全シリーズは、ワイヤーロープの直径範囲を検出できます：

 φ1.5-300mm（異なるシリーズの仕様センサーを構成する必要があります）センサーとワイヤーロープの相対速度：0.0-6.0 m/s ベスト：0.1-0.5 m/sセンサーガイドスリーブとワイヤーロープの間の最適な隙間は2〜4 mm、許容隙間は0〜15mmです。

断線欠陥（LF）検出能力

定性：単一集中断線の定性検出精度は99.99%です。

定量：単一箇所の断線数は、1本またはそれに相当する1本を誤判断として許容します。

単一箇所の断線数が100回以上誤りなく検出された場合の精度率は92%以上です。金属断面積変化（LMA）の定量率検出感度の許容繰り返し誤差は±0.055%です。

試験精度指示値の許容誤差：±0.2%

位置（L）検出能力：検出長さ指示値のパーセント誤差：±0.2%

電源：コンピューターバッテリーから5V

周囲温度：-10℃〜40℃気圧：86〜106Kpa 相対湿度：≤85%
