商品の詳細:
|
| 名前: | パイプライン溶接試験用のX線探傷器 | 使用: | パイプライン溶接検査 |
|---|---|---|---|
| 機能: | 溶接検査X線 | キーワード: | 溶接検査X線 |
| ハイライト: | 300kv セラミック ポータブル X線検出器,パイプライン用 パノラマ X線 欠陥検出器,ポータブル 溶接検査用 X線装置 |
||

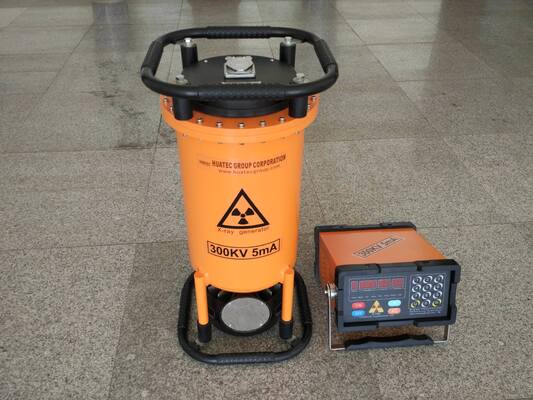

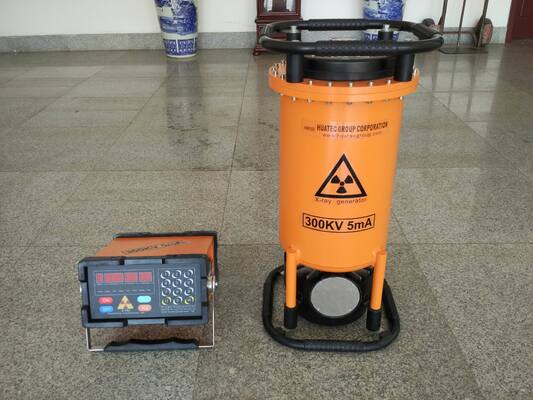

300KVセラミックパノラマポータブルX線欠陥検出器（パイプライン溶接検査用）
X線欠陥検出器は、X線の透過性を利用して、検査対象物を損傷することなく内部構造、欠陥、または異常を検出し、品質評価、安全試験、または科学研究を行うためのものです。
X線欠陥検出器の主な用途は、工業用溶接検査であり、パイプライン、圧力容器、船舶、橋梁、鋼構造物などの溶接継手の内部欠陥（気孔、スラグ介在物、融合不良、溶け込み不良、亀裂など）を検出し、安全基準および設計要件を満たしていることを確認するために使用されます。
・鋳物検査：金属鋳物（エンジンシリンダーブロック、ホイールハブ、バルブボディなど）内部の引け巣、気孔、介在物、亀裂などの欠陥を検出し、その密度と完全性を評価します。
|
タイプ 項目 |
XXG3005 |
||
|
最大透過厚さ鋼 (A3) |
50mm |
||
|
焦点距離 |
600mm |
||
|
露光時間 |
5分 |
||
|
フィルムタイプ |
天津二号 |
||
|
二重鉛箔増感紙 |
0.03 |
||
|
暗室処理 |
20±2℃ |
||
|
現像 |
5分 |
||
|
黒化度 |
1.5 |
||
|
入力 |
電圧 (V) |
220V±10% 50-60Hz |
|
|
容量 (KVA) |
2.9 |
||
|
出力 |
管電圧 (KVP) |
150-309 |
|
|
管電流 (mA) |
5 |
||
|
安定性 |
±1% |
||
|
冷却 管 |
焦点 mm2 |
1.5×1.5 |
|
|
放射角度 |
40±5° |
||
|
感度 |
k≦1.8% |
||
|
動作モード |
間欠動作、放射時間と冷却時間の比率は1:1 X線コントローラー |
||
|
寸法 270× |
0× |
70×14重量 (kg)重量9 |
|
|
kg |
回路構造マイクロコンピュータ制御、モジュール構造、音声プロンプト |
||
|
X線 |
発生器 |
||
|
冷却 強制空冷 |
絶縁 |
SF6ガス絶縁 |
|
|
作動圧力 |
0.35Mpa-0.45Mpa |
||
|
寸法 |
34 |
||
|
0× |
670重量 (kg)670重量 (kg)32kg |
||
|
作動温度 |
-10℃～+40℃ |
||
|
X線欠陥検出器は、パイプラインの内部欠陥を検査でき、気孔、引け巣、 |
スラグ介在物などの体積欠陥が含まれます。・面積型欠陥：亀裂、融合不良、溶け込み不良。・異常な形状とサイズ：内部 |
||
構造の変形、厚さの変化、組み立てエラー（部品の欠落や配置ミスなど）。・密度差：
異なる材料または密度の異物を識別します。
