商品の詳細:
|
| 名前: | リファレンス ブロック タイプ 1 EN ISO 9934-2 | 応用: | 蛍光MPIリファレンスブロック |
|---|---|---|---|
| キーワード: | リファレンス ブロック タイプ 1 EN ISO 9934-2 | 使用: | 磁性粉検査用MTUブロック |
| ハイライト: | EN ISO 9934-2 参照ブロック,1型磁気粒子試験ブロック,非破壊検査校正ブロック |
||

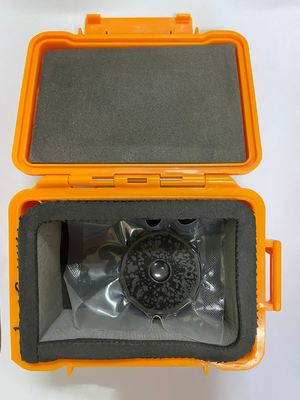

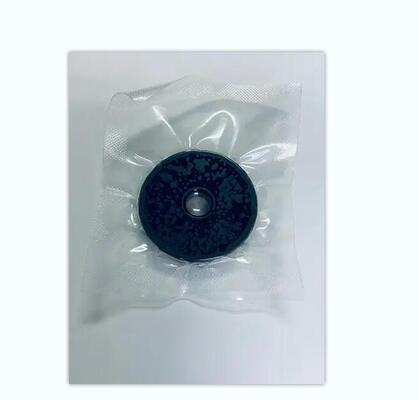

基準ブロックタイプ1 EN ISO 9934-2
EN ISO 9934-2:2002
基準ブロックタイプ1 EN ISO 9934-2(MTU試験ブロック3号とも呼ばれる) は,磁気粒子検査 (MPI) の湿気感度校正標準ブロックです.磁気懸垂物/粉末の検出能力とシステム状態を検証するために使用される非破壊性試験 (NDT) の主要な品質管理ツールです.
基本機能
感度検証:磁性粉末/磁性懸浮液の欠陥表示能力を検証し,老化や汚染により感度が低下したかどうかを決定する.
システム品質管理:MPI機器,磁気懸垂の濃度,照明条件 (UV/白光) の日常/定期的な検証により,適合性を確保する.
ベンチマーク比較:標準基準画像付きで,測定されたクラック表示をベンチマークと比較して,システムが合格かどうかを判断します.
消耗品の評価:異なるブランド/マグネット粉末と新しい旧磁性懸垂のバッチの試験性能を比較する.
基準ブロックタイプ1 EN ISO 9934-2 使用と機能分析
|
1磁気化効果 (磁場方向と強度) を確認する |
MTU-3試験ブロックは通常,高磁気透通性のある材料で作られています. 試験ブロックを検査対象の作業部品の表面に置き,作業部品と一緒に磁気化すると, 操作者は,どの欠陥方向に磁気痕跡が表示されているかを観察することによって,作業物の表面上の磁場の方向を決定します.線形裂け目だけが見える場合,磁場が周縁的であることを示します.ただ同心的割れ目しか表示されない場合,磁場が放射的であることを示します. |
|
2システム全体の感受性を評価する |
試験ブロックの人工的な欠陥は非常に微妙で,検出システム全体 (電流値,磁化方法,磁気懸垂濃度,清潔さ照明状態など) が良好です. |
|
3日々のパフォーマンス検証 |
■試験作業を毎日開始する前に,または試験プロセスと機器を交換した後,MTU-3試験ブロックを迅速な校正のために使用することは,試験結果の信頼性を確保するための重要な品質管理ステップです.これは航空宇宙,原子力,圧力機器などの高水準の産業の規制要件を満たしています |
|
4異なる磁気懸垂の性能を比較する |
■同じMTU-3テストブロックと 同じ磁性仕様を使って異なるセットまたはサプライヤーの磁気懸垂の性能 (熒光および非熒光を含む) を比較することができる.より優れた性能の磁気懸垂は,テストブロックのより明確な欠陥表示とより高いコントラストをもたらします. |
磁気粒子試験の過程でMTU-3型I試験ブロックは,迅速かつ直感的に,試験システム全体の総合感度 (機器を含む) を確認し,確認します.,磁化方法,磁気懸垂性能,および操作プロセス) が要求される基準を満たし,工品表面の磁場の方向性を表示します.
EN ISO 9934-2の基準ブロックタイプ1は,磁気粒子試験結果の信頼性,一貫性,追跡性を確保するための重要なツールです.
基準ブロックタイプ1 EN ISO 9934-2
