商品の詳細:
|
| 名前: | MTU-3 磁粉探傷試験ブロック | 応用: | 蛍光MPIリファレンスブロック |
|---|---|---|---|
| キーワード: | MTU-3 磁粉探傷試験ブロック | 使用: | 磁性粒子浮遊検証ブロック |
| ハイライト: | MTU-3 磁粉探傷試験ブロック,保証付きの磁気粒子試験ブロック,非破壊的な試験装置 MTU-3 |
||

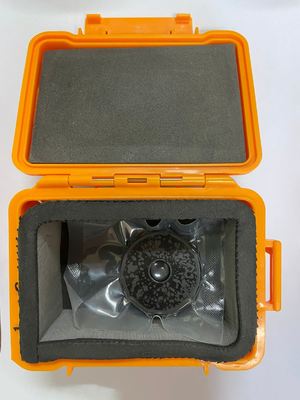

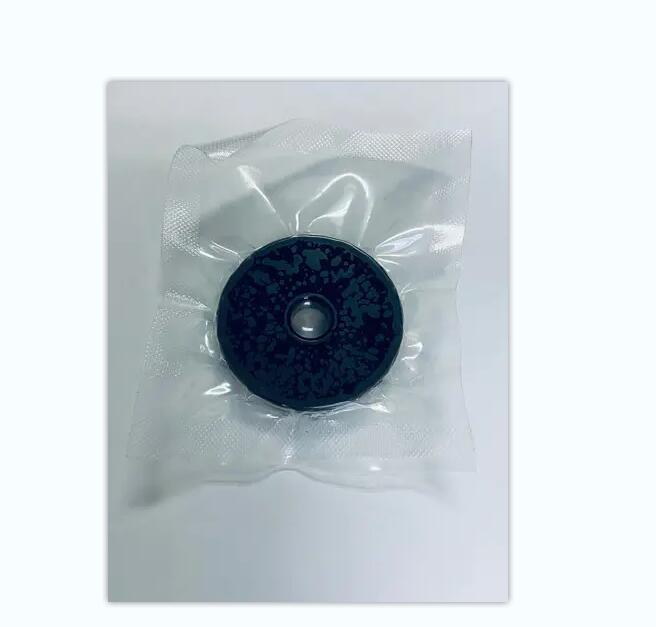

MTU-3 磁粉探傷試験ブロック
EN ISO 9934-2:2002
MTU-3 磁粉探傷試験ブロック(MTU 試験ブロック No. 3 とも呼ばれる) は、磁粉探傷検査 (MPI) 用の湿式感度校正標準ブロックであり、磁性懸濁液/粉末の検出能力とシステムの状態を検証するために使用されます。非破壊検査 (NDT) のためのコア品質管理ツールです。
コア機能
感度検証: 磁粉/磁性懸濁液の欠陥表示能力を検証し、経年劣化や汚染による感度低下の有無を判断します。
システム品質管理: MPI 装置、磁性懸濁液濃度、照明条件 (UV/白色光) の日常的/定期的検証を行い、コンプライアンスを確保します。
ベンチマーク比較: 標準参照画像が付属しており、測定された亀裂表示をベンチマークと比較して、システムが適格であるかどうかを判断します。
消耗品評価: 異なるブランド/バッチの磁粉および新品と古い磁性懸濁液の試験性能を比較します。
MTU-3 磁粉探傷試験ブロックの使用法と機能分析
|
1. 着磁効果 (磁場方向と強度) の検証 |
MTU-3 試験ブロックは通常、高い透磁率を持つ材料で作られています。試験ブロックが検査対象ワークピースの表面に配置され、ワークピースと一緒に着磁されると、 オペレーターは、欠陥のどの方向が磁気痕跡を表示するかを観察することにより、ワークピース表面の磁場の方向を決定します。例えば、放射状の亀裂のみが見える場合、磁場が円周方向であることを示します。同心円状の亀裂のみが表示される場合、磁場が半径方向であることを示します。 |
|
2. システムの総合感度の評価 |
試験ブロック上の人工欠陥は非常に微細であり、検出システム全体 (電流値、着磁方法、磁性懸濁液濃度、清浄度、照明条件など) が良好な状態にある場合にのみ明確に表示されます。 |
|
3. 日常的な性能検証 |
·毎日の試験作業を開始する前、または試験プロセスと装置を交換した後、MTU-3 試験ブロックを使用した迅速な校正は、試験結果の信頼性を確保するための重要な品質管理ステップです。これは、航空宇宙、原子力、圧力容器などの高基準産業の規制要件を満たします。 |
|
4. 異なる磁性懸濁液の性能比較 |
·同じ MTU-3 試験ブロックと着磁仕様を使用して、異なるバッチまたはサプライヤーの磁性懸濁液 (蛍光性および非蛍光性を含む) の性能を比較できます。より優れた性能を発揮する磁性懸濁液は、試験ブロック上でより鮮明な欠陥表示と高いコントラストをもたらします。 |
磁粉探傷試験プロセス中、MTU-3 タイプ I 試験ブロックは、試験システム全体 (装置、着磁方法、磁性懸濁液の性能、および操作プロセスを含む) の総合感度が要求される基準を満たしているかどうかを迅速かつ直感的に検証および確認し、ワークピース表面の磁場の方向を表示します。
MTU-3 磁粉探傷試験ブロックは、磁粉探傷試験結果の信頼性、一貫性、およびトレーサビリティを確保するための重要なツールです。
MTU-3 磁粉探傷試験ブロック
