商品の詳細:
|
| 検出制御ケーブル: | 25メートル | 厚さ測定: | 精度0.04mm,範囲2~120mm (鋼) |
|---|---|---|---|
| 作業許可 / 離陸: | ≤4mm | 測定不垂直性: | ±25° |
| 刺激頻度: | 3.0~5.0MHzの測定の速度:16~1 times/s | 健全な速度範囲: | 1000~9999 m/sの調節の増分:1 m/s |
| ゲート機能: | オートマティック・ゲート,マニュアル・シングルゲート,マニュアル・ダブルゲート | 使用温度: | -10~+50℃ |
| ハイライト: | 高空磁気クローバー厚み計,カメラ付きの非破壊試験計,保証付きのTG-M70厚み計 |
||

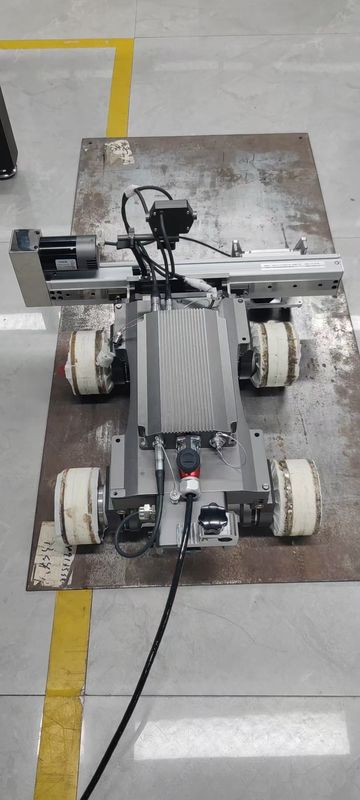

TG-M70 高高度非破壊検査磁気クローラー厚さゲージ（カメラ付き）

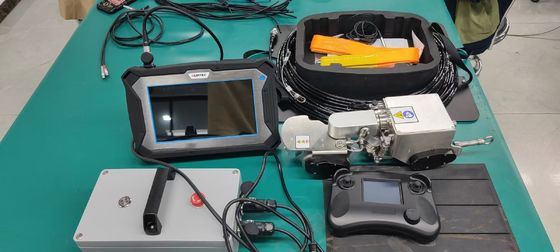

| 項目 | 名称 | 単位 | 数量 | 備考 | |
| 1 | テストホスト（PCおよびソフトウェア） | セット | 1 | 25% | |
| 2 | HUATECTG-M70 二輪磁気クローラー（ビデオおよび厚さ測定モジュール付属） | セット | 1 | 65% | |
| 3 | テスト制御ケーブル | メートル | 25 | 10% | |
| 4 | 安全ロープ落下防止装置 | メートル | 25 | /オプション | |
| 5 | 操作マニュアル | PC | 1 | ||
| 6 | 校正証明書 | 個 | 1 | ||
。希土類高強度永久磁石ホイールを使用しており、予期せぬ停電が発生した場合でも、検出面から落下することはありません。強磁性部品の表面で水平、垂直、および逆さまのマルチアチチュードモーションを実行できます。壁の浸食に対して迅速なスクリーニングと位置決めを行うために、電磁超音波厚さプローブを取り付けます
1) コンパクトな構造と高い柔軟性
コンパクトで洗練されたデザインにより、さまざまな種類の強磁性パイプや容器の腐食検出を容易に行うことができます。磁気ホイールのサイズは350mm（長さ）×140mm（幅）×130mm（高さ）で、重量は5.5kg未満です。独自の二輪構造により、最小100mmのパイプ上を自由に歩行できます。最小回転半径は400mmで、最小曲げ半径100mmのエルボを簡単に通過できます。したがって、二輪磁気クローリングの移動およびスキャン範囲は大幅に拡大されています。
2) 磁気吸引力強力
設計面では、磁気希土類磁石を使用して、2つの円形の磁気クライマーに高強度の永久磁石を作成しています。偶発的な停電が発生した場合でも、車両本体が検出面から落下する危険はありません。したがって、二輪磁気クローラーは、水平、垂直、および逆さまの姿勢のスキャンを安全に実行できます。二輪磁気クローラーの最大垂直荷重は5kgであり、これは5kgの重量を牽引する際に垂直運動に影響しないことを意味します。
3) 高い制御精度
二輪磁気クローラーの速度は0〜6m/分で、一定速度で前進できます。精密エンコーダーにより、検出ギャップを設定する機能を実現でき、ユーザーの検出ニーズをより良く満たすことができます。たとえば、顧客はエルボの後ろの1つのポイントで50mmごとにギャップ検出プロセスを実行する必要があります。コントローラーはプログラム可能であり、二輪磁気クライマーは50mmごとに操作および検査できます。検出の効率と精度を向上させます。
4) 高度な検出技術
従来、圧電厚さ測定は従来の厚さ測定に使用されており、検出プロセスに関して多くの分野で検査担当者に一定の困難と強度をもたらします。圧電超音波厚さ計の手動検査方法には、次の欠点があります。（1）ワークピースの表面の塗料層または酸化物層を研磨する必要があり、テスト完了後に表面を復元する必要があります。効率は非常に低いです。（2）従来の超音波はカップリング剤を塗布する必要があり、現場の条件に非常に厳しいです。（3）高所での作業では、固定プラットフォームを構築する必要があり、コストがかかり、時間がかかります。（4）高温での稼働中の検査は困難です。
高度な自動クローリング（電磁超音波）壁厚腐食検出システムを使用すると、上記の手間のかかる問題が解決され、検出精度は従来の圧電超音波と同等になります。足場を構築する必要がなく、防食層を研磨する必要がなく、カップリング剤なしで、地上からのリモートコントロールにより、高速パイプ壁腐食の迅速な位置決めスクリーニングと高密度スキャンの正確な測定を実現します。検出精度を確保しながら、検出効率を大幅に向上させ、検出コストを削減します。
高高度コンポーネントの検出位置と検出ルートは、前方および後方の二重カメラを統合した二輪磁気クライミングを使用して地上でリアルタイムで監視および調整でき、スキャン軌跡の制御性を確保します。
6) 二輪磁気クローラーは、腐食点検出またはBスキャン検査を実行する際に、プローブリフティングを必要とする機械的動作に必然的に直面します。点の厚さを測定する場合、測定は同じ指定されたポイントで実行する必要があります。各ポイントのデータは、プローブが測定対象の表面に着地したときに取得されます。したがって、プローブのリフティング機能により、最も正確なポイントを実現できます。厚さの値。測定対象のBスキャンを実行する場合、プローブは表面に近いですが、溶接の残りの高さが大きい場合、プローブを持ち上げて跨ぐ必要があります。したがって、プローブのリフティングおよび降下機能も非常に重要です。
電磁超音波EMATと従来の圧電超音波は、超音波のカテゴリに属します。それらの本質的な違いは、トランスデューサーの違いにあります。圧電超音波トランスデューサーは、圧電ウェーハの圧電効果に依存して超音波を送受信しますが、EMATは電磁効果（磁歪力、ローレンツ力）に依存して超音波を送受信し、そのエネルギー変換はワークピースの表面のスキン層に直接行われます。従来の圧電超音波検査は、ワークピースの表面の仕上げに高い要件があります。電磁超音波検査は、ワークピースの表面に対する要件が低く、ワークピースの表面に塗料、コーティング、および凹凸があっても検出できます。従来の超音波と比較して。電磁超音波には次の利点があります
表面の要件は高くなく、表面粗さを検出でき、酸化スケール、コーティング、コーティングなどのワークピースがあります
カップリング剤 電磁コイル
振動渦電流 磁場
超音波 超音波
EMAT
従来の圧電超音波技術 EMAT技術
高速およびオンライン自動検出に特に適しています
高温環境に特に適しています
高速および高温環境における従来の圧電超音波技術とEMAT技術の技術比較。
EMAT技術は、室温および高温でのさまざまな鍛造品、鋼棒、鋼板、鋼管（シームレス鋼管、油井管、溶接管などを含む）の手動、半自動、および全自動オンライン非破壊検査に適用されています。
機能的特徴
★高高度コンポーネントの検出位置と検出ルートは、前方および後方の二重カメラを統合した二輪磁気クライミングを使用して地上でリアルタイムで監視および調整でき、スキャン軌跡の制御性を確保します。
