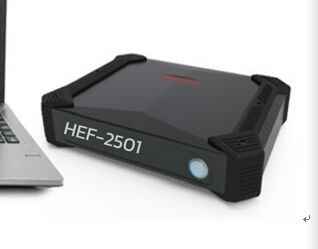

HEF-2501 多周波数配列 エディ電流試験装置 航空宇宙・石油化学用

ポイント

業績指数

リンク数

2pcs

チャンネル数

64  チャンネル

探査器のインターフェースタイプ

LEMO インターフェース

頻度

4

頻度範囲

10Hzほら15MHz

利益調整範囲

0ほら90dB,最小ステップ 0.5 dB

阻力平面

32個

自動混合装置

32個

高通行フィルタリング

0ほら500Hz

低パスフィルタリング

10Hzほら10KHz

デジタルフィルタリング

1ほら100

前方増幅

10ほら35dB

ドライブ

レベル8

振幅と相測定

自動/手動

レイアウト表示

阻力平面図,時間ベーススキャン曲線表示,Aスキャン表示

アラームモード

半相アラーム/相アラーム/ボックスアラーム

アラーム出力信号

トランジスタ OC ゲート出力

バランスモード

デジタル電子バランス

フィルタリング方法

 3つのタイプ:高通行,低通行,デジタルフィルタリング

表示モード

ポイント / ライン / 消える 最大の裂け深さを表示し,リアルタイムで裂け深さを表示することができます

探査器の校正

それは,スケールマークで検出する前に基本周波数信号の波形を表示する機能があります. それはセンサーの自己診断の機能があります.

双方向増幅比(Y/X)

0.1 から 10/0.1 から 10 まで,X と Y は別々に設定できます.

カリブレーション曲線

欠陥深さ (厚さ) - 振幅/Y振幅/相曲線校正機能

拡張機能

再び,分析し,エディ・現在の検出信号を保存

データ分析

検査情報,欠陥信号,場所,日付,職員,その他の検査パラメータを含む検査報告を自動的に生成する

データ記録と管理

1システムでは,局所欠陥信号のインピーダンスの時間ベース図,欠陥信号の波形ファイル,および試験中に対応するパラメータ構成を保存できます.

2システムでは,検出波形のデータをリアルタイムで保存し,再表示し,保存された信号波形を分析できます.

3システムにはメモリーカードが搭載されており,現場での検出データを分析のために研究室に持ち帰り,保存を容易にする.

人間とコンピュータの相互作用

このシステムは,異なるタイプの信号の振幅と相位などの特徴的なパラメータを得るために,シグナルを手動で分離し分類することができます.

2システムでは,異なる信号の相偏差を手動で修正できます.

3このシステムは標準サンプル信号の振幅を校正する機能を持っています.

4システムではデータ収集の期間を設定できます

サイズ,体重

292×214×69mm"2.7キロ

作業温度範囲

-20歳°C ほら+55°C

外部電源

アダプター:DC19V,リチャージ可能なリチウム電池 (14.8V 5.7AH)
