商品の詳細:
|
| 周波数範囲: | 10Hz～15MHz | 調整範囲を獲得します: | 0～90dB、最小ステップ0.5dB |
|---|---|---|---|
| チャンネル数: | 64チャンネル | デジタルフィルタリング: | 1～100 |
| フロントゲイン: | 10～35dB | ハイパスフィルタリング: | 0～500Hz |
| ローパスフィルタリング: | 10Hz～10KHz | 振幅と位相の測定: | 自動/マニュアル |
| ハイライト: | 64チャンネル渦電流探傷器,高感度き裂検出装置,3D画像処理非破壊検査装置 |
||

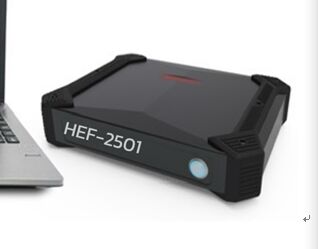

HEF-2501 高感度64チャンネルアレイ渦電流探傷器（3D画像・きず深さ検出機能付き）
HEF-2501アレイ渦電流探傷器は、アレイマルチ周波数渦電流探傷器です。金属材料の欠陥をリアルタイムかつ効果的に検出し、合金の種類、熱処理状態、厚さの変化などを識別できます。複数の検出方法を組み合わせることで得られる検査結果は、検査担当者による包括的なデータ分析と相互検証を容易にし、より客観的で真実な評価を得ることができます。特に、航空、宇宙、電力、原子力工学、冶金、造船、石油化学、自動車などの分野における、使用前および使用中の非破壊検査に適用されます。
I. 機能説明
● 64チャンネルアレイ渦電流探傷
● 無指向性溶接部検査
● 独自のきず深さ検出機能
● インピーダンス平面図、タイムベース走査図表示、タイムベース重ね合わせ表示、アレイ渦電流走査II（B/C）、および3次元画像表示機能
● 高解像度・高感度
● 簡単操作、中国語・英語操作インターフェース（オプション）
● Cスキャン表示のデータ取得により、欠陥を迅速かつ効果的に検出し、位置を特定できます。
● パイプ肉厚減少の測定、表面欠陥の検出と深さ測定、金属材料の表面コーティングおよびめっき層の厚さ測定、各種金属材料の選別と硬度測定をサポートします。
● 32個の総合処理（ミキシング）ユニットを備え、複数の干渉信号群を同時に分離または抑制できます。
● 複数のフィルタリング方法
● 多様なデータ保存方法
● マルチ周波数検出設定分析機能
● 検査パラメータとデータを保存し、PDF、EXCEL、WORDなどでレポートをエクスポートできます。
● 全ての検査プロセスの信号波形を保存/再生できます。
● 内蔵リチウムイオンバッテリーを搭載し、6時間以上の連続動作が可能です。
二、性能指標
|
項目 |
性能指標 |
|
リンク数 |
2個 |
|
チャンネル数 |
64 チャンネル |
|
プローブインターフェースタイプ |
LEMOインターフェース |
|
周波数 |
4 |
|
周波数範囲 |
10Hz～15MHz |
|
ゲイン調整範囲 |
0～90dB、最小ステップ0.5dB |
|
インピーダンス平面 |
32個 |
|
自動ミキシングユニット |
32個 |
|
ハイパスフィルタリング |
0～500Hz |
|
ローパスフィルタリング |
10Hz～10KHz |
|
デジタルフィルタリング |
1～100 |
|
フロントゲイン |
10～35dB |
|
ドライブ |
レベル8 |
|
振幅・位相測定 |
自動/手動 |
|
レイアウト表示 |
インピーダンス平面図、タイムベース走査曲線表示、Aスキャン表示 |
|
アラームモード |
半位相アラーム/位相アラーム/ボックスアラーム |
|
アラーム出力信号 |
トランジスタOCゲート出力 |
|
バランスモード |
デジタル電子バランス |
|
フィルタリング方法 |
ハイパス、ローパス、デジタルフィルタリングの3種類 |
|
表示モード |
点/線/フェードで最大きず深さを表示し、きず深さをリアルタイムで表示できます。 |
|
プローブ校正 |
検査前に基本周波数信号の波形をスケールマーク付きで表示する機能があります。センサー自己診断機能があります。 |
|
双方向ゲイン比（Y/X） |
0.1～10/0.1～10、XとYは個別に設定可能 |
|
校正曲線 |
欠陥深さ（厚さ）-振幅/Y振幅/位相曲線校正機能 |
|
拡張機能 |
渦電流探傷信号の再生、解析、保存 |
|
データ分析 |
検査情報、欠陥信号、位置、日付、担当者、その他の検査パラメータを含む検査レポートを自動生成します。 |
|
データ記録と管理 |
1.システムは、局所欠陥信号のインピーダンスタイムベース図、欠陥信号の波形ファイル、およびテスト中の対応するパラメータ設定を保存できます。 2.システムは、各検査波形のデータをリアルタイムで保存・再生し、保存された信号波形を解析できます。 3.システムにはメモリカードが搭載されており、現場での検査データをラボに持ち帰って解析できるため、保存が容易です。 |
|
ヒューマン・マシン・インタラクション |
システムは、信号を手動で分離・分類し、異なる種類の信号の振幅や位相などの特徴パラメータを取得できます。 2.システムは、異なる信号の位相オフセットを手動で修正できます。 3.システムは、標準サンプル信号の振幅を校正する機能があります。 4.システムは、データ収集の期間を設定できます。 |
|
サイズ、重量 |
292×214×69mm； 2.7 kg |
|
動作温度範囲 |
-20℃ ～+55℃ |
|
外部電源 |
アダプター：DC19V、充電式リチウムイオンバッテリー（14.8V 5.7AH） |
三、構成リスト
|
SN. |
名称 |
モデル仕様 |
数量 |
単位 |
備考 |
|
1 |
アレイ渦電流探傷器 |
HEF-2501 |
1 |
個 |
|
|
2 |
ノートパソコン |
D e l l |
1 |
個 |
|
|
3 |
32チャンネルアレイプローブ |
カスタム |
1 |
個 |
無指向性検出プローブ |
|
4 |
ペン型プローブ |
EPB2.JO.20 |
1 |
個 |
|
|
5 |
湾曲ペン型プローブ |
EPB2W.JO.20 |
1 |
個 |
|
|
6 |
エッジプローブ |
EPD1.CO.10 |
1 |
個 |
|
|
7 |
アレイテストブロック |
ステンレス鋼 |
1 |
個 |
|
|
8 |
比較テストブロック |
鋼 |
1 |
個 |
|
|
9 |
アレイ渦電流アダプターワイヤー |
LEMO16 コア -LEMO19 コア |
1 |
個 |
|
|
10 |
通信ケーブル |
ネットワークケーブル |
1 |
個 |
スーパーカテゴリ5 |
|
11 |
電源アダプター |
DC-19V |
1 |
個 |
|
|
12 |
機器ケース |
|
1 |
個 |
|
|
13 |
製品合格証 |
|
1 |
個 |
|
|
14 |
品質保証書 |
|
1 |
個 |
|
|
15 |
品質フィードバックフォーム |
|
1 |
個 |
|
|
16 |
機器操作ガイド |
|
1 |
個 |
|
|
17 |
システムソフトウェアバックアップ |
英語/USBフラッシュドライブ |
1 |
個 |
|
