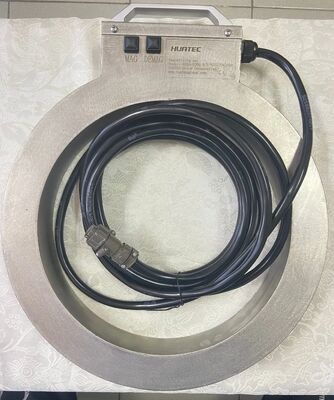

HCDX-C280DC 508GS 高磁場DC磁化脱磁化コイル

HCDX-C280DC 508GS 高磁場直流磁化消磁線圈

I. 製品概要

*製品名: 直流磁化・消磁線圈

*製品型番: HCDX-C280DC

*主な用途: 本製品は磁粉探傷装置の主要部品であり、鉄磁性ワークピースの磁化（着磁）および消磁に使用され、ワークピースの表面または表面近傍の欠陥を検出します。

*製品特徴: 工場試験報告書に基づき、本装置は強力な中心磁場（508GS以上）、優れた消磁効果（0.1mT以下）、安定した動作、安全性と信頼性を特徴としています。

II. 技術パラメータ

以下のパラメータは、工場出荷時にテストおよび検証され、合格しており、通常の動作条件下での装置の性能指標を表します。

III. 操作手順

(1) 運転前点検

*安全確認: 装置が適切に接地されていることを確認し、電源コードと出力ケーブルの損傷がないか確認します。装置の表面に損傷がないか観察し、安全警告標識がはっきりと見えることを確認します。

*付属品確認: 全ての付属品（接続ケーブル、コネクタなど）が揃っており、良好な状態であることを確認します。

*環境確認: 作業環境が乾燥しており、清潔で、可燃性または爆発性の物品がないことを確認します。

(2) 充電操作手順

*ワークピースの接続: 装置の出力端子を検査対象のワークピースにしっかりと接続します。

*パラメータ設定: ワークピースの材質、仕様、検査基準に基づき、0-8Aの範囲内で適切な磁化電流を設定します。低い電流から始めることを推奨します。

*充電開始: 充電ボタンを押すと、装置がワークピースを磁化します。磁化時間は通常非常に短いです（数秒）。

*磁性懸濁液の塗布: 磁化中または磁化直後にワークピースの表面に磁性懸濁液をスプレーします。

*欠陥検査: 適切な照明の下で、ワークピースの表面に磁気痕跡がないか観察します。A1 15/50試験片を使用して、感度が基準を満たしているか確認できます。

(3) 消磁操作手順

*ワークピースの消磁: ワークピースがコイルの中心にあることを確認します。

*消磁開始: 消磁ボタンを押すと、装置が自動的に消磁操作を実行します。電流計のポインターがゼロに戻ると消磁は完了です。

*効果検証: 磁場測定器（ガウスメーターなど）を使用して、ワークピースの主要部分の残留磁場を検出します。0.2mTを超えてはなりません（実際の測定値は通常0.1mTに達します）。

IV. 注意事項とメンテナンス

*安全上の警告:

感電防止のため、運転中は確実に接地してください。

装置は強力な磁場を発生させます。ペースメーカー、埋め込み医療機器を使用している方、妊婦は近づかないでください。

装置が動作中に高電圧端子に直接触れないでください。

*操作のヒント:

装置の損傷を避けるため、最大磁化電流（8A）を超える長時間の操作はしないでください。

連続作業時、装置の負荷継続率（10%-20%）に注意し、長時間の高負荷運転による過度の温度上昇を避けてください。2時間の運転後、冷却のために機械を停止するか、負荷率を下げることを推奨します。

装置を清潔で乾燥した状態に保ち、定期的に絶縁性能を点検してください。

*日常メンテナンス:

外観の塗装品質を定期的に点検してください。損傷がある場合は、錆びを防ぐために速やかに処理してください。

全ての電気計器および操作システムが正常に動作しているか定期的に点検してください。

長期間使用しない場合は、乾燥した換気の良い場所に保管してください。

V. 故障解決（概要）
