商品の詳細:
|
| 旅行速度: | ≥100mm/ | 正確さ: | ±1mm |
|---|---|---|---|
| 消費電力: | ≤150W | 労働時間: | 8時間以上 |
| ハイライト: | パイプライン外壁クローラーシステム,二重壁のDR検査装置,保証付き非破壊検査クローラー |
||

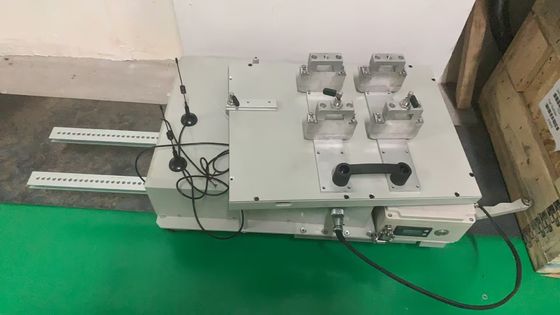

HXPC-200A 二重壁単影DR検査用パイプ外壁クローラシステム
1. 一般紹介
(1) 機器ブランド: HUATEC
(2) モデル: HXPC-200A
(4) 歩行モードはトラックタイプを採用し、溶接の垂直方向を確保します: ±1mm、歩行方向の方向
精度: ±1mm;
(5) 直径1600mm未満のパイプライン用の二重壁単影指向性X線装置の駆動要件を満たすことができます。
(6) 5Gデュアルバンド無線通信システムを使用、制御距離: 100メートル（開けた土地）;
(7) 36V統合低温リチウムバッテリー電源を使用、交換が容易、マイナス40℃でも正常に動作します。
(9) 消費電力: ≤150W;
(10) 二重壁単影DR透光検査要件を満たすために、チューブ壁登り機（フラットスキャナー）との同期駆動
2. ポータブルX線探傷器
機器名: ポータブル高周波定電圧X線探傷機
| モデル | XXG 300JYGF |
| X線管 | 金属セラミック管 |
| X線管電源モード | 定電圧 |
| X線管電圧調整範囲 | 50-300kV |
| 管電圧調整ステップ |
1kV/ステップ |
| X線管電流 | 0.5-3.0mA |
| 管電流調整ステップ | 0.1mA/ステップ |
| 最大露光時間 |
99分59秒 |
| 遅延高圧調整範囲 |
0-99秒 |
| X線管最大出力 | 900W |
| 動作周波数 |
100kHz |
| 焦点サイズ |
AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm) |
| 貫通厚さ |
65mm (A3鋼、焦点距離700mm、HUATEC D7フィルム、ネガ黒 ≥2.0、10分) |
| 一時負荷率 |
100% (周囲温度20℃、最大出力条件) |
| 放射角度 | 40°x 55° |
| 内部フィルター | 1mmBe |
| 追加フィルター |
4mm Alequivalent |
| パイプヘッドサイズ | φ295mmx775mm (エンドリング含む) |
| チューブヘッド重量 | 29kg |
| 接続ケーブル | 50M |
| 電源ケーブル | 10M |
| コントローラーサイズ |
465mmx154mmx323mm |
| コントローラー重量 | 11.3kg |
| 入力電源 | 200-250VAC, 47-400Hz |
| 陽極冷却方法 | 強制空冷 |
| 許容周囲温度 | -20℃~+40℃ |
3. 標準付属品:
DRパネル検出器パイプ外壁登り機
X線機パイプ外壁登り機
デジタルフラット検出器 1024,76μm,画像領域 233 x 97mm

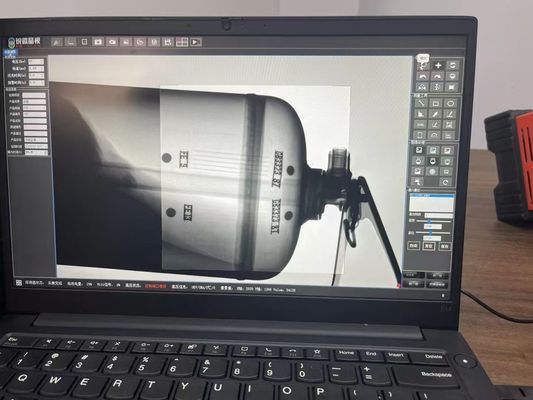

デジタル画像取得・処理ソフトウェア
ラップトップコンピューター
高周波定電圧X線探傷器（指向性）
クローラガイドレール（顧客要求に応じてカスタマイズ）: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4個。
