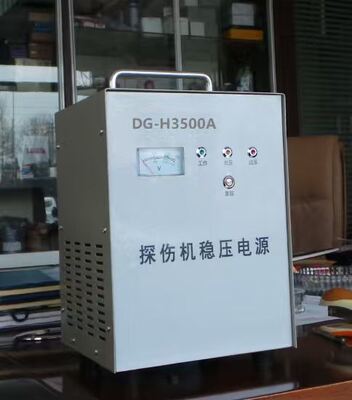

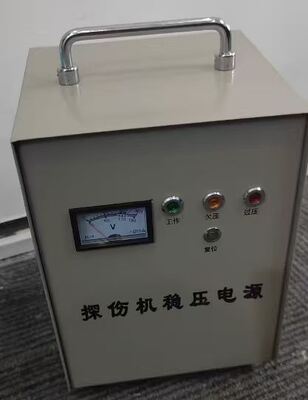

障害検出器 DG-H3500A の電圧安定器

障害検出器 DG-H3500A の電圧安定器

I. 主な機能性:

この電圧安定電源は,超低電圧設計を採用し,非常に広い入力電圧範囲内で,出力電圧を自動的に迅速に正常値に調整することができます.

高効率で低負荷のトロイドトランスフォーマーが採用される.

超電圧保護,低電圧保護,遅延保護,超電流保護を備えており,故障検出器の安全な使用を確実に保証します.

II.主要技術指標

1電源タイプ: 220VAC 50HZ

2定数出力 3500VA

3入力電圧範囲:130V~270V

4出力電圧精度: 220V± 8%

5遅延保護: 5±2分

6電気隔熱強度: 1500V AC 1分間

7環境温度は0-40°C

8環境湿度 20~90% RH

9実行基準:SB/T10266-1996

III. 設置及び使用

圧力を安定させる電源の裏側には端末ブロックが装備され",入力"と"出力"と記されている.電源を切断した後,電源に関する知識のある人によってワイヤリングを行う必要があります"インプット"は220VACの電源に接続され,ワイヤの横断面は2.5mm未満でなければなりません.出力端は,放射線マシンに接続する必要があります. "L"は電源線, "N"は中性線, " "は安全接地線で,電気ショックのリスクを避けるために使用中に安全に接地する必要があります.サイドソケットストライプは,また,直接欠陥検出器と他の電気機器に接続することができます. ラインが突然電力を失ったり,保護制限を超えたとき, "リセット"ボタンを押して動作状態に入ります.

IV. 注記

1. この電圧安定化電源は,電圧安定化スイッチと直通スイッチで装備されています.電圧安定化スイッチが接続されると,電源は電圧安定状態に入りますストレートスイッチが接続されると,電源はストレートスイッチ状態 (電圧調節なし) に入ります.
2. パネルに表示される計器と指示灯は,現在の動作状態を示します.

3機内には高電圧があり 電気ショックを避けるため 非プロは開けない.
