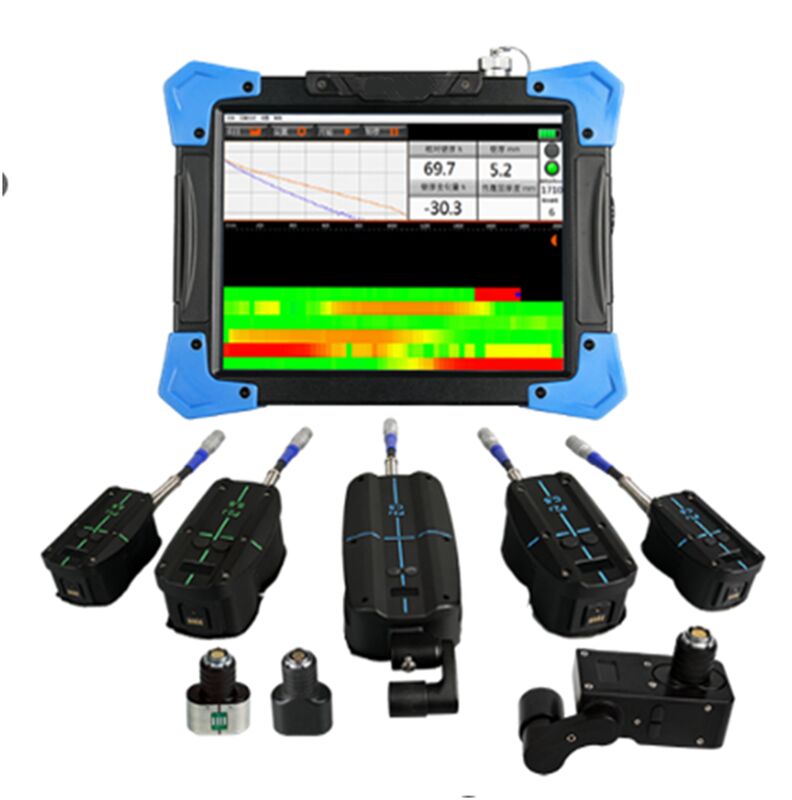

HEF-17B パルスエディ電流検出器

HEF-17B パルスエディ電流検出器

1. モデルと構成

2. 簡潔な紹介

この装置は,従来のシヌソイド電流のインセンティブをパルス電流に置き換えて,金属管の壁厚さの検査のために使用できます.導体外のパルス磁場パルスの渦巻き電流センサーの電導体,パルスの渦巻き電流電磁場の衰弱プロセスを測定し,パイプ壁厚さの腐食の程度を評価します.伝統的な壁厚み検出方法と比較して:使用中の機器の連続スキャンで検出効率を大幅に向上させることができます

従来のパルス渦巻電流試験技術と比較すると精密スキャン機能:環境要因による干渉が少なく,検出効率が高く,解像度が高く (小量の腐食を検出できる,検出が欠けている割合は非常に低い),高リスク部品の腐食検知に適した コーティング層なし (除去なしまたは除去後に) または薄層のコーティング層 (300mm未満の抗腐蝕性コーティング層)製造工場のプロセスパイプライン,水壁,炉管,小結管,肘,ティ,など

3. 機能的特徴

• ★探査機にはショートカットキーとLCDスクリーンがあり, 作業状態と検出データをリアルタイムで表示できます.検出プロセス中にホストの頻繁な操作なしで作業効率が大幅に向上します.
• ★探査機は電子焦点技術を採用し,空間解像度が高く,認識度が高く,局所性腐食欠陥に対する抗干渉能力が高くなります.
• 形状に敏感ではない,それは壁厚さの腐食または他の厚さ削減の欠陥を検出することができます 金属部品の"カバー層 (隔熱層,冷却層,保護層) など) "

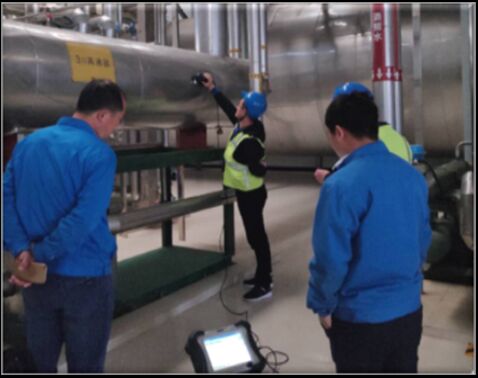

• 検査は,機器が動作しているときに (高温,低温,機器内の材料など) 実施できます.
• 検出された材料: 炭素鋼,低合金鋼などの残った壁厚さのフェロ磁性金属材料の検出.
• ★ステンレス鋼,アルミ合金,その他の非鉄磁性金属材料の残った壁厚さを検出できます.
• 管のプレート形:プレート,直線管,肘,タンク
• 覆い層材料:導電性のない,磁性のない材料 (アスベスト,泡など),金属網,鉄板,アルミニウム板,その他の金属保護層.
• AC/DCハイブリッド電源,内蔵充電可能なリチウム電池 4時間以上連続で稼働
• 完全に密封されたIP64防塵・防噴設計 シリコンシールド防落・防振動設計 厳しい労働条件に適しています

4. 技術パラメータ

• 最大上げ高度: 300mm
• 最大検知壁厚さ: 2×45mm
• パイプ直径:≥20mm
• メタル保護層の厚さ:≤1mm
• ★重複検出精度:2%
• ★腐食欠陥検出感度: 5% (体積比)
• 測定速度: 15~0.5回/秒 (測定された壁厚さの増加とともに減少)
• 探査ケーブルの長さ:3m,10m (オプション)
• ★内蔵充電可能なリチウム電池で,連続して4時間以上働きます.
• ★サイズと重量:ホスト:L290×W220×H95mm≤3.8kg,タイプP1/小探査機:L106×W61×H52mm0.5kg,タイプP2/中型探査機:L148×W73×H192mm1kg,P3型/大探頭L196×W100×H62.5mm1.5kg
• 試料の温度: -200~800°C
• 探査機の接触温度:−50°C+200°C
• ホストの動作温度: -10°C+50°C
• 湿度: ≤85%R.H
• アダプター電源:単相AC100~240V/1.7A,50/60Hz,出力DC20V/5A
• 電力消耗: ≤38VA

5. 梱包リスト

• メインユニット (データケーブル,充電器,探査ケーブル3mを含む) 1セット
• 高解像度探査機 (ハンドルを含むC.S.) 1個
• 炭素鋼の探査機 (C.S:小さい,中,大きい) 1グループ
• 操作説明書 1冊
• HUATEC校正証明書 1 副本
• 計器具ケース/袋 1個
