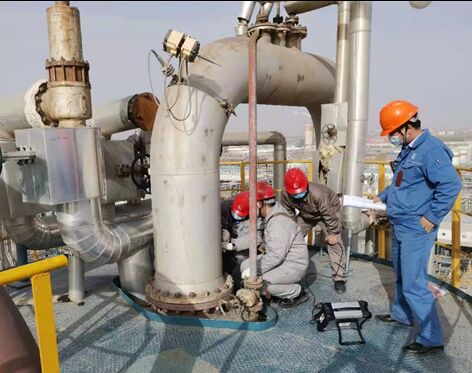

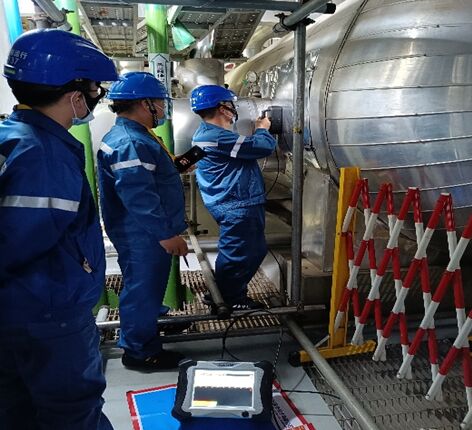

HEF-17B メタルパイプ外壁厚さ パルスエディ電流検出

HEF-17B パルス渦電流探傷器

1. モデルと構成

2. 概要

本装置は、従来の正弦波電流励磁に代わりパルス電流を使用し、導体外部にパルス磁場を発生させ、パルス渦電流センサー内で導体内のパルス渦電流を測定することで、クラッド層外の金属配管肉厚の稼働中検査に使用できます。パルス渦電流の減衰過程を測定することで、配管肉厚の腐食度を評価します。従来の肉厚検出方法と比較して：研磨不要、カップリング不要、稼働中の連続スキャンが可能で、検出効率を大幅に向上させることができます。

従来のパルス渦電流探傷技術と比較して、精密スキャン機能：環境要因からの干渉が少なく、検出効率が高く、解像度が高い（微小な腐食を発見でき、検出漏れ率が非常に低い）、コーティング層がない（または除去後）または薄いコーティング層（300mm未満の防食コーティング層など）の高リスク部分の腐食検出に適しています。例えば、生産プラントのプロセス配管、水壁、炉管、小口径配管、エルボ、ティーなど。

3. 機能的特徴

• ★プローブにはショートカットキーとLCD画面があり、作業状況と検出データをリアルタイムで表示でき、検出プロセス中にホストの頻繁な操作が不要なため、作業効率が大幅に向上します。
• ★プローブは電子フォーカス技術を採用しており、空間解像度が高く、認識能力が高く、局所的な腐食欠陥に対する耐干渉能力が強力です。
• 欠陥形状に影響されず、金属部材の肉厚腐食またはその他の厚さ減少欠陥を「被覆層（断熱層、冷却層、保護層など）がある場合」でも検出できます。
• 装置稼働中（高温、低温、装置内の材料など）でも検査が可能です。
• 検出可能な材料：炭素鋼、低合金鋼などの強磁性金属材料の残存肉厚。
• ★ステンレス鋼、アルミニウム合金などの非強磁性金属材料の残存肉厚も検出できます。
• チューブプレート形状：プレート、直管、エルボ、タンク。
• クラッド層材料：非導電性、非磁性材料（アスベスト、フォームなど）、金属メッシュ、鉄板、アルミニウムシートなどの金属保護層。
• AC/DCハイブリッド電源、内蔵充電式リチウムイオンバッテリーで4時間以上連続稼働。
• 完全に密閉されたIP64防塵・防滴設計、シリコン製シースによる耐落下・耐振動設計で、過酷な作業条件により適しています。

4. 技術パラメータ

• 最大リフト高さ：300mm
• 最大検出肉厚：2～45mm
• 配管径：≥20mm
• 金属保護層の厚さ：≤1mm
• ★繰り返し検出精度：2%
• ★腐食欠陥検出感度：5%（体積比）
• 測定速度：15～0.5回/秒（測定肉厚の増加に伴い低下）
• プローブケーブル長：3m、10m（オプション）
• ★内蔵充電式リチウムイオンバッテリー、連続稼働≥4時間。
• ★サイズと重量：ホスト：長さ290×幅220×高さ95mm≤3.8kg、タイプP1/小型プローブ：長さ106×幅61×高さ52mm 0.5kg、タイプP2/中型プローブ：長さ148×幅73×高さ192mm 1kg、P3型/大型プローブ：長さ196×幅100×高さ62.5mm 1.5kg
• 被検出媒体温度：-200～800℃
• プローブ接触温度：-50～+200℃
• ホスト動作温度：-10℃～+50℃
• 湿度：≤85%R.H
• アダプター電源：単相AC100～240V/1.7A、50/60Hz、出力DC20V/5A
• 消費電力：≤38VA

5. 梱包リスト

• 本体（データケーブル、充電器、プローブケーブル3m含む） 1セット
• 炭素鋼むき出し管高解像度プローブ（C.S、ハンドル含む） 1個
• 炭素鋼プローブ（C.S：小、中、大） 1グループ
• 取扱説明書 1冊
• HUATEC校正証明書 1部
• 機器ケース/バッグ 1個
