商品の詳細:
|
| 測定は鳴った: | 640μm （- 320μm~320μmの）/25200μin （- 12600μin~+12600μin） | 標準: | ISO4287、ANSI b46.1、DIN4768、JISb601 |
|---|---|---|---|
| 断ち切られた長さ（lr）: | 0.25、0.8、2.5mm | スタイラス先端: | ダイヤモンド、90°の円錐形angle/5μmR |
| 力: | 測定force<4mNのスキッドforce<400mN | に正確: | 0.001μm |
| 再現性: | ≤3% | 残りのプロフィール: | ≤ 0.010μm |
| ハイライト: | 携帯用表面の粗さのテスター,プリンター付き表面粗さ試験機,22パラメータ粗さ試験機 |
||

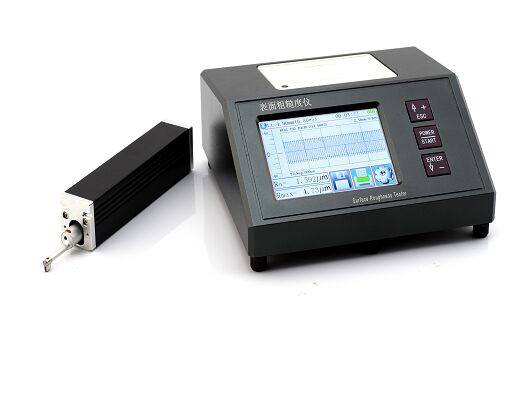

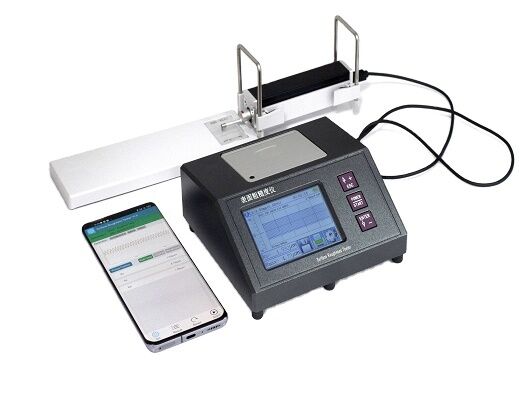

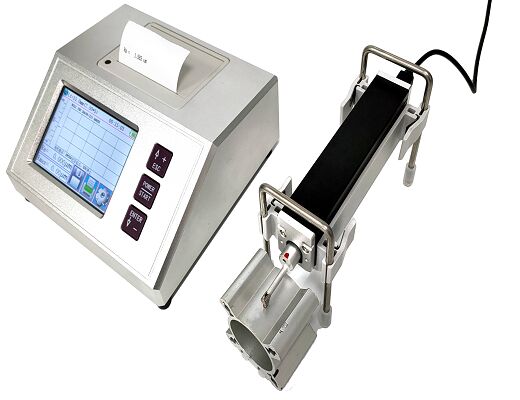

22パラメータポータブル表面粗さ試験機（プリンタ内蔵）
用途
本器は、硬質表面の表面粗さ測定に適しており、金属・非金属部品、機械加工部品など、機械加工製造、検査、商品検査、その他の品質管理部門で広く使用されています。特に大型ワークピースや生産ラインでの現場測定、検査室、測定、商品検査部門での移動測定に適しており、ワークピースに損傷を与えることなく測定できます。
特徴
|
測定範囲
|
Z軸（垂直） | 640μm（-320μm～320μm） / 25200μin（-12600μin～+12600μin） | |
| X軸（横方向） | 17.5mm（0.69インチ） | ||
| 分解能 | Z軸（垂直） | 0.002μm/±20μm | 0.004μm/±40μm |
| 0.008μm/±80μm | 0.02μm/±160μm | ||
| 0.040μm/±320μm | |||
| 表示 |
パラメータ
|
Ra Rz, Rq Rt, Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2 | |
| 評価グラフィック | Rmr曲線、粗さ曲線、一次プロファイル、フィルタリング波形 | ||
| 規格 | ISO4287,ANSI b46.1,DIN4768,JISb601 | ||
| フィルタ | RC,PC-RC,Gauss,D-P | ||
| カットオフ長(lr) | 0.25,0.8,2.5mm | ||
| 評価長(ln) | Ln= lr×n n=1～5 | ||
| センサー | 測定原理 | 差動インダクタンス | |
| スタイラスチップ | ダイヤモンド、90°/コーン角/5μmR | ||
| 測定力 | 測定力<4mN、スキッド力<400mN | ||
| ガイド部品 | 硬質合金、スキッド曲率半径：40mm | ||
| 測定速度 | lr=0.25, Vt=0.135mm/s lr=0.8, Vt=0.5mm/s | ||
| lr=2.5, Vt=1mm/s 戻り Vt=1mm/s | |||
| 精度 | 0.001μm | ||
| 許容誤差 | ±(5nm+0.1A) A=Ra標準値の精密サンプル | ||
| 繰り返し性 | ≤3% | ||
| 残留プロファイル | ≤0.010μm | ||
| 電源 | 内蔵リチウムイオンバッテリー 3600mAh | ||
| 本体寸法 | 155×145×58mm | ||
| ドライブユニット寸法 | 23×27×115mm | ||
| 高さアダプターのズーム | 40mm | ||
| 重量 | 約1000g | ||
| 作業環境 | 温度：-20℃～40℃、湿度：<90% RH | ||
| 保管および輸送 | 温度：-20℃～40℃ 湿度：<90% RH | ||
| 標準センサー | 溝センサー | ||
|
標準納入品
|
本体、溝センサー（保証対象外）、40mm高さアダプター、校正用サンプル、サンプルホルダー、延長ケーブル、タッチペン、電源アダプター＆USBケーブル、ケース | ||
| オプションアクセサリー | マグネチックスタンド、ハイトゲージおよびそのアダプター、カーブセンサー、小穴センサー、深溝センサー、極小穴センサー、延長ロッド、直角ロッド、ミニプリンター、200mmプラットフォーム、300mm大理石プラットフォーム、ソフトウェア、モバイルAPP | ||
