商品の詳細:
|
| 製品名: | 表面粗さ計 | モデル: | SRT-7000 |
|---|---|---|---|
| 標準: | ISO,ANSI,DIN,JIS | サンプリング長 (lr): | 0.250 だった82.5mm |
| ハイライト: | プリンター付き表面粗さ試験機,高精度形状測定器,非破壊検査機器 22項目 |
||

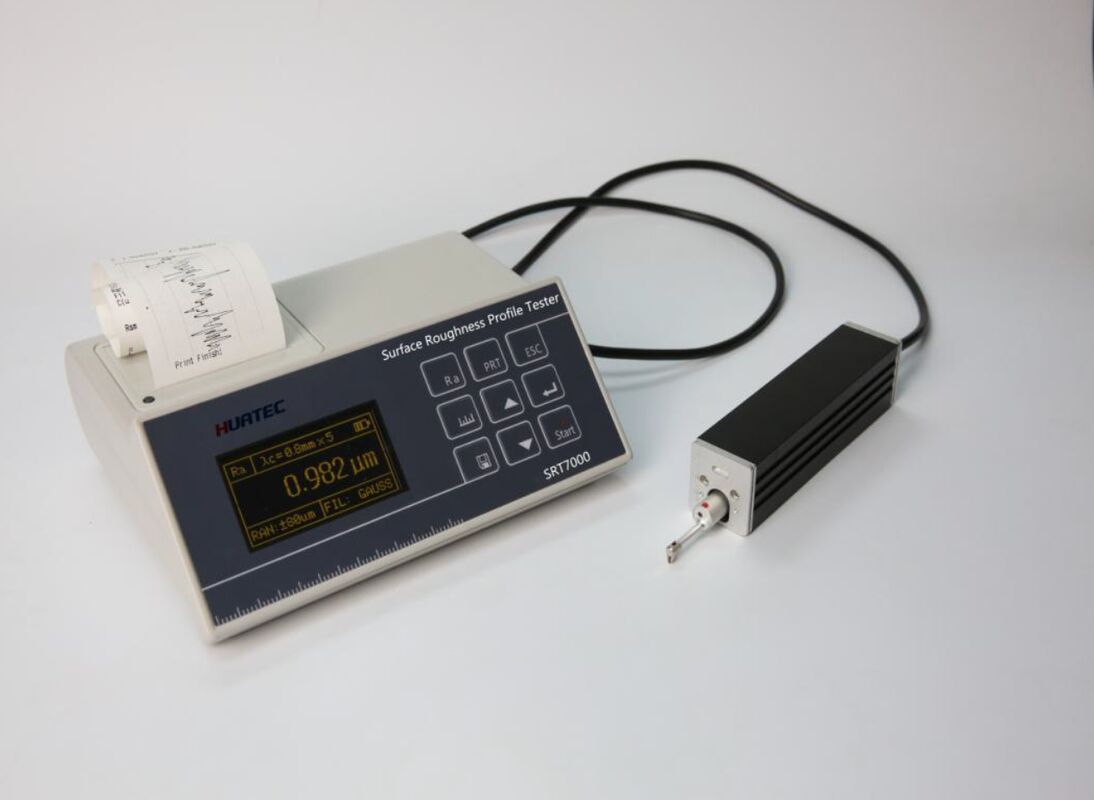

高精度表面粗さプロファイルテスター 22パラメータ内蔵プリンター
製品説明
高精度粗さ計SRT7000は、表面仕上げ度をテストするための高精度機器です。加工部品の表面粗さを、平面、面取り、外円筒、表面、穴、溝、軸などの測定が可能です。
特徴
センサーと本体が分離しており、様々なテスト要求に対応
DSPチップを使用してデータ制御と処理を行い、高速かつ低消費電力
ISO、DIN、ANSI、JISなど複数の国家規格に対応
連続稼働時間20時間以上
大容量データストレージ、100グループの生データと波形を保存可能
サーマルプリンターと機器が一体化しており、静音動作、高速印刷、材料の輪郭曲線と比率曲線を印刷可能
リアルタイムクロック設定と表示により、データ記録と保存が容易
自動スリープ、自動シャットダウンなどの省電力機能搭載
モーターの詰まりを防ぐ信頼性の高い回路とソフトウェア設計
測定結果表示、メニュープロンプト、エラーメッセージ、スイッチなど、様々な情報ヒントと指示を表示可能
英語言語選択
コンピューターに接続可能
全パラメータまたはユーザーが設定した任意のパラメータを印刷可能
オプションで曲面センサー、穴センサー、測定プラットフォーム、センサーシース、延長ロッドなどのアクセサリー
測定範囲
| パラメータ | 指示範囲 |
| Ra, Rq | 0.005μm～16μm |
| Rz, R3z, Ry, Rt, Rp, Rm | 0.02μm～160μm |
| Sk | 0～100% |
| S, Sm | 1mm |
| tp | 0～100% |
技術パラメータ
| 名称 | 内容 | |
| 測定範囲 | Z軸（垂直） | 160μm |
| X軸（水平） | 17.5mm | |
| 分解能 | Z軸（垂直） |
0.01μm/±20μm 0.02μm/±40μm 0.04μm/±80μm |
| 測定項目 | パラメータ |
Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr Rpc, Rk, Rpk, Rvk, Mr1, Mr2 |
| 規格 | ISO, ANSI, DIN, JIS | |
| グラフ | 支持曲線、粗さプロファイル、直接輪郭 | |
| フィルター | RC, PC-RC, Gauss, D-P | |
| サンプリング長（lr） | 0.25, 0.8, 2.5mm | |
| 評価長（ln） |
Ln=lr×n n=1～5 |
|
| センサー | 測定原理 | 変位差動インダクター |
| スタイラス | 天然ダイヤモンド、90度円錐角、5μmチップ半径 | |
| ダイナモメーター | <4mN | |
| ガイドヘッド | 超硬合金、スライド方向半径40mm | |
| スライド速度 |
lr=0.25, Vt=0.135mm/s |
|
| lr=0.8, Vt=0.5mm/s | ||
| lr=2.5, Vt=1mm/s | ||
| リターン、Vt=1mm/s | ||
| 指示誤差 | ±10%以下 | |
| 指示変動 | 6%以下 | |
| 電源 | 内蔵リチウムイオン充電池、DC5V、800mA充電器で充電 | |
| 寸法 | 158×63.5×46mm | |
| 重量 | 約300g | |
| 動作環境 |
温度：-20℃～40℃ 湿度：<90%RH |
|
| 保管・輸送環境 |
温度：-40℃～60℃ 湿度：<90%RH |
|
標準構成
粗さ計SRT7000
標準センサー
マルチグルーブ標準試料
調整可能なブラケット
電源アダプター
取扱説明書
証明書
保証書
PCソフトウェア
オプションアクセサリー：
曲面/凹面/溝面用センサー、穴センサー、測定プラットフォーム、延長ロッド、校正プレート。
