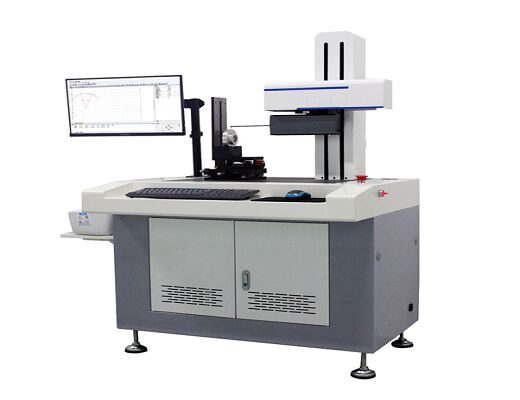

表面粗度検査機 500W コンタールグラフプロフィロメーター 統合

表面粗度検査機 500W コンタールグラフプロフィロメーター 統合

1製品名:表面粗度プロファイラー統合機械

2製品モデル:SRT-7150

4重要な利点
何十年も精度測定に専念しています
ISO9001品質管理システム認証,知識管理システム認証を通じて
国有知的財産権優遇企業認定
EUCE認証の輸出を通じて
製品多様化: 顧客のカスタマイズをサポートする.

5計器の説明と測定範囲:

SRT-7150は,表面の荒さとコンタクトの測定のための統合測定機器機器です.
表面の荒さとプロファイルは,高精度グリッド測定システム,高精度磨削ガイドレール,高性能非接触線形モーター高性能コンピュータ制御システム技術と完璧な多機能ソフトウェア
この装置は,平面線や横断プロファイル,表面波動性パラメータ,粗さパラメータなど,様々な機械部品の様々なパラメータを測定することができます.
直線から触角線までの距離,円の中心から円の中心までの距離,弧の半径,交差点から円の中心までの距離円の中心から直線までの距離),点線処理 (交差点から直線までの距離,交差点から円の中心までの距離,2つの直線の交差点, 交差点から交差点までの距離 ),対数曲線,溝の幅,溝の深さ,溝の縁距離,溝の中心距離,傾き,水平距離,垂直距離および他の形状パラメータ.
それはベアリング産業,機械加工,自動車,オートバイ,精密ハードウェア,精密ツール,模具,ツール,光学部品および他の産業に適しています.

6応用例:

ピストン 精密スプリング

(1) 高精度,高安定性,高重複性,長寿命

1) 優れた高精度グリッド測定システムと高精度インダクタンス測定システムが選択され,測定精度は非常に高い.
2) 高精度磨きガイドレールシステムの独立した研究開発,ガイドレールの材料の耐磨性は良好であり,システムの安定した信頼性の高い作業を保証します.
3) 高性能の線形モーター駆動システムは,高い測定安定性と良好な繰り返し性を保証します.
4) 測定テーブルは,Y方向,水平方向,水平セクター方向,様々な角度を調整することができ,様々な角度を調整することができます.ユーザの測定要求に非常に便利です.

(2) インテリジェントソフトウェアシステム:
操作インターフェースはフレンドリーで,操作者は簡単に操作をマスターし,操作は非常に簡単です.

) 企業によって長年にわたって蓄積された実用的な測定ソフトウェア設計経験により,顧客はシンプルで実用的で迅速な操作体験を可能にします.
) 強力な,データ処理,さまざまなフォーマットの報告書を印刷,自動表示,印刷,保存,アンケート測定記録;データのアーカイブや印刷は,検証作業の時間を占めずに中央でできます..
) 測定範囲は広いので,特殊な作業部品のスクリュー,ベアリング,スレッドなどを含む,ほぼすべての種類の作業部品の輪郭測定の特殊な測定機能を満たすことができます.
) 測定された断面は,自動および手動で評価のために選択され,ソフトウェア機能は,顧客の要求に応じてカスタマイズできます.
) コンピュータの大容量データベースの保存を使用して,すべての検証結果を記録することができます.

8使用のための環境要求:

1) 電力需要: 約500W
(2) AC電源: 220V ± 10% 50Hz
3) 環境要件:温度 - 10 ~ 30 °C;
4) 相対湿度: < 85%
5) 設置現場に明らかな振動源がない
6) 個々の接地線
7) 測定に影響を与えるような塵,振動,騒音,空気流,腐食性ガス,強い磁場が部屋の周りにあってはならない. 最大地面振動RMS: < 50HZ 2.5μm/s > 50HZ 5.0μm/s

9テクニカルパラメータ:

注:上記の技術パラメータは,ユーザーの実際のニーズに応じて調整できます.様々な問題について当社の技術者に相談してください.
