商品の詳細:
|
| 検知範囲: | 0～1000mm（一般防水層材の場合） | 音速範囲: | (100~20000)m/s |
|---|---|---|---|
| 繰り返し周波数: | 16～15000 | 解決: | >40dB （5P14） |
| プローブ周波数 (MHz): | 0.2～25 | 感度マージン: | >65dB（深さ200mmΦ2平底穴の場合） |
| デジタル 抑制: | (0~80)%、直線性とゲインには影響なし | ||
| ハイライト: | 超音波結合テスト 防水,層厚さの粘着テスト,保証付き非破壊検査装置 |
||

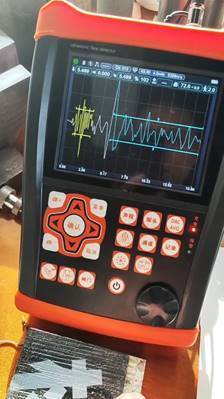

HFD-810 超音波結合試験器 防水層厚さ粘着試験器
特徴:
・ 薬剤の投与量 防水層の試験主要パラメータ:厚さと粘着性
・ 薬剤の投与量 完全なテスト手順をサポートし,操作が簡単で,起動直後に防水層の検査が可能になります.
・ 薬剤の投与量 Bスキャン画像で検査を手伝った
・ 薬剤の投与量 繰り返しの速さ: 16~15000 Hz 高精度で調整可能 高速スキャンで欠陥が見逃されないようにします
・ 薬剤の投与量 信号とノイズの比率が高く,波形が非常に安定し,特殊な反干渉設計により,厳しい条件下で信頼性の高い動作が可能.
・ 薬剤の投与量 12ビットのAD変換器で 25MHzの探査機と互換性があり,微小な欠陥に対する高い感度と解像度で明確な詳細を提供します
・ 薬剤の投与量 自動的に探査機の性能を分析し評価し,探査機評価報告書を作成します.
・ 薬剤の投与量 高精度厚み測定機能
・ 薬剤の投与量 ブロードテッド無線通信;モバイルAPP経由で現場での欠陥検出レポート生成と印刷.
・ 薬剤の投与量 欠陥検出レポートは,専用のソフトウェアなしで編集可能な PDF ファイルとして直接エクスポートできます.
・ 薬剤の投与量 装置はUSBフラッシュドライブ経由で自動アップグレードをサポートし,便利で効率的です.
・ 薬剤の投与量 IP65 保護級,頑丈で防水で防塵; 減圧支架は任意の角度で調整することができます.
単一のバッテリーは15時間連続運転,3時間の高速充電,独立した充電をサポートします. 2つのバッテリーは連続作業を可能にします.
テクニカル仕様
|
ポイント |
仕様 |
|
検出範囲 |
0~1000mm (一般の防水層材料用) |
|
音速範囲 |
(100~20000) m/s |
|
繰り返す頻度 |
16・15000 |
|
動的範囲 |
≥38dB |
|
垂直線性 (V) |
V < 1.5% |
|
水平線性 (H) |
H < 0.2% |
|
探査周波数 (MHz) |
0.225 |
|
決議 |
>40dB (5P14) |
|
感受性限界 |
>65dB (200mmの深さの Φ2平底穴の場合) |
|
採取頻度 |
400m |
|
Bluetooth について |
✓ |
|
Bスキャン |
✓ |
|
配色 |
5つの種類 |
|
モバイルアプリ |
✓ |
|
報告輸出方法 |
USB フラッシュドライブ経由で PDF を直接エクスポートする |
|
検知プロセス全体の輸入 |
輸入/輸出可能な500のプロセス |
|
探査機試験報告 |
✓ |
|
デジタル 抑制 |
(0~80) % 線形性や加益に影響がない |
|
探査機のタイプ |
シングルクリスタル直線探査機,ダブルクリスタル探査機,トランスミッション探査機 |
|
ゲート |
初期波ゲート,失われた波ゲート,単一のゲート,二重ゲート |
|
アラーム |
バザーアラーム,LEDライトアラーム |
|
電源 |
DC 9V |
|
バッテリーの動作時間 |
15時間 |
|
全体の次元 |
260×175×60 (ミリ) |
|
体重 |
1.3kg |
|
環境温度 |
(−10~50) °C |
|
相対 の 湿度 |
(20~95) %RH |
|
伝達する強度 |
50V,100V,200V,300V,400V,500Vのグレード選択,広く適用可能な探査機範囲 |
|
パルス幅 |
連続調整可能な 30 〜 510 の範囲で,異なる周波数の探査機と一致させる |
|
探査機の減圧 |
50Ω,100Ω,150Ω,400Ω 選択可能で,異なる作業要求の感度と解像度を満たす |
|
ハードウェア リアルタイム サンプリング |
高解像度 12 ビット AD 変換器,サンプリング速度 400MHz,高精度波形 |
|
検出モード |
ポジティブ・ハーフ・ウェーブ,ネガティブ・ハーフ・ウェーブ,フル・ウェーブ,RF検出 |
|
ゲート読み取り |
単ゲートと二ゲート読み取りモードが利用可能.ゲート内のピーク読み取り |
|
パラメータ調整モード |
ボタン調節 / ダイアログボックス |
|
ポイント |
仕様 |
|
ブラケット |
自由角度調整 |
|
総利益 |
120 dB (0.1 dB,1 dB,2 dB,6 dBのステップインクリメント) |
|
コネクタ |
BNCはオプションです |
注:上記すべての指標は,探査機周波数2.5MHzと全波検出モードで測定されます.
機能
・ 薬剤の投与量 自動校正: 便利な操作のための1鍵自動校正. 探査機のゼロポイント,K値,前縁,材料の音速を自動的に校正します.
・ 薬剤の投与量 障害のエコー位置の自動表示:深さ d,水平 p,距離 s,振幅,相当 dB,直径 φ 値
・ 薬剤の投与量 自動増幅,エコーエンベロープ,ピークメモリなどの機能が欠陥検出効率を向上させる.
・ 薬剤の投与量 φ値の計算: 直角探査造形検査では,最大欠陥エコーの位置を特定する際に自動的にアパルトゥールの φ値に変換します.大きな平底の計算がサポートされます.
・ 薬剤の投与量 500 個の独立したデフォルト検出チャネル (拡張可能),任意の産業のデフォルト検出基準を入力し,保存できます. 試験ブロックを現場に持ち込む必要はありません.
・ 薬剤の投与量 1000 Aスキャン波形とデータ (拡張可能) を保存し再生する.
・ 薬剤の投与量 外部Uディスクがサポートされ,内部ストレージはいつでもエクスポート可能で,無制限の欠陥検出ファイルは直接格納可能.
・ 薬剤の投与量 Bスキャン:リアルタイムスキャンと横切りの表示により,より直感的な結果を得るため,欠陥形状が表示されます.
・ 薬剤の投与量 20の組み込みのデフォルト検出標準で,あらゆる業界標準の無料入力をサポートします.
・ 薬剤の投与量 調整可能な送信パルス幅と強度
・ 薬剤の投与量 欠陥検出報告の管理のために携帯電話とコンピュータとのブルートゥース通信.
・ 薬剤の投与量 高性能で安全で環境にやさしいリチウム電池で動いています.標準版は12時間以上の連続運転をサポートします.オプション版は15時間まで延長されます.
・ 薬剤の投与量 リアルタイムクロック記録: 検査の実際の日時を追跡し,記録し,保存する.
・ 薬剤の投与量 数字化抑制は 増幅と線形性に影響を与えません
・ 薬剤の投与量 表面の荒さ,厚い作業部品の遠隔検査などによる正しい dB 減衰
・ 薬剤の投与量 曲線調整: 曲線のある作業部件では,周縁位置と欠陥深さをリアルタイムで表示します.
・ 薬剤の投与量 2つの入力モード:角度とK値
・ 薬剤の投与量 エコー番号分析
・ 薬剤の投与量 エコーコード: 障害の位置を簡単にするために,異なる色で 1 〜 9 エコーを表示します.
・ 薬剤の投与量 画面を凍結し解凍する
・ 薬剤の投与量 波形の詰め込み
・ 薬剤の投与量 電源状態表示
・ 薬剤の投与量 捕まえるマーカー
・ 薬剤の投与量 ゲートの内部に波形色のマーク.
・ 薬剤の投与量 ゲート拡張
標準装備品
・ 薬剤の投与量 メインユニット: 1 pc
・ 薬剤の投与量 防水層のための特別直線探査機: 1 pc
・ 薬剤の投与量 直角探査機 DTM5: 1pc
・ 薬剤の投与量 9V電源アダプター: 1pc
・ 薬剤の投与量 探査ケーブル: 1 pc
・ 薬剤の投与量 製品パッケージボックス: 1 PC
・ 薬剤の投与量 ユーザーマニュアル: 1 PC
・ 薬剤の投与量 適合証明書,包装リスト,保証カード: 1セット
・ 薬剤の投与量 超音波欠陥検出機モバイルAPP: 1セット
・ 薬剤の投与量 楽器の腕帯: 1個
選択用アクセサリー
・ 薬剤の投与量 標準試験ブロック
・ 薬剤の投与量 他の探査機類
・ 薬剤の投与量 他の探査用ケーブル
・ 薬剤の投与量 クーププラント
・ 薬剤の投与量 ブルートゥースプリンター
