商品の詳細:
|
| 検知範囲: | 0～1000mm（一般防水層材の場合） | 音速範囲: | (100~20000)m/s |
|---|---|---|---|
| 繰り返し周波数: | 16～15000 | 解決: | >40dB （5P14） |
| プローブ周波数 (MHz): | 0.2～25 | 感度マージン: | >65dB（深さ200mmΦ2平底穴の場合） |
| デジタル 抑制: | (0~80)%、直線性とゲインには影響なし | ||
| ハイライト: | IP65 超音波接着試験機,高精度Bスキャン画像試験機,Bluetooth PDFレポート 接着試験機 |
||

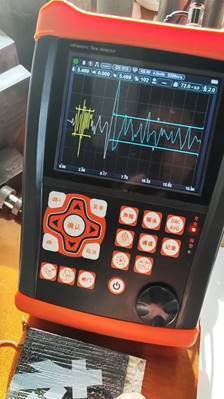

HFD-810 IP65 高精度超音波探傷器 Bスキャン画像 Bluetooth PDFレポート
特徴:
カップラント 防水層の主要検査項目：厚さと接着性。
カップラント 完全な検査手順をサポート。操作が簡単で、起動後すぐに防水層の検査が可能です。
カップラント Bスキャン画像による検査支援。
カップラント 繰り返し周波数：16～15000 Hz調整可能、高精度。高速スキャンにより、欠陥の見落としを防ぎます。
カップラント 高い信号対雑音比、非常に安定した波形、特殊なアンチインターフェアランス設計により、過酷な条件下でも信頼性の高い動作を実現します。
カップラント 12ビットADコンバーター、25 MHzプローブに対応し、高感度・高解像度で微細な欠陥まで鮮明に表示します。
カップラント プローブ性能を自動分析・評価し、プローブ評価レポートを生成します。
カップラント 高精度厚さ測定機能。
カップラント Bluetooth無線伝送。モバイルアプリ経由で現場で欠陥検出レポートを作成・印刷できます。
カップラント 欠陥検出レポートは、専用ソフトウェアなしで編集可能なPDFファイルとして直接エクスポートできます。
カップラント USBフラッシュドライブによる自動アップデートに対応しており、便利で効率的です。
カップラント IP65保護等級、堅牢、防水、防塵。ダンピングブラケットにより、あらゆる角度に調整可能です。
単一バッテリーで15時間の連続動作、3時間の急速充電、独立充電に対応。バッテリー2個でノンストップ作業が可能です。
|
ボタン調整/ダイアログボックス |
項目 |
|
仕様 |
検出範囲 |
|
0～1000mm（一般的な防水層材料の場合） |
音速範囲 |
|
(100～20000) m/s |
繰り返し周波数 |
|
16～15000 |
ダイナミックレンジ |
|
≥38dB |
垂直線形性（V）V |
|
< 1.5% |
水平線形性（H）H |
|
< 0.2% |
プローブ周波数（MHz） |
|
0.2～25 |
解像度 |
|
>40dB (5P14) |
感度マージン |
|
>65dB（深さ200mm、Φ2平底穴の場合） |
サンプリング周波数 |
|
400M |
プローブテストレポート |
|
✓ |
プローブテストレポート |
|
✓ |
カラーテーマ |
|
5種類 |
プローブテストレポート |
|
✓ |
レポートエクスポート方法 |
|
USBフラッシュドライブ経由での直接PDFエクスポート |
全体検出プロセスインポート |
|
500プロセスインポート/エクスポート可能 |
プローブテストレポート |
|
✓ |
デジタルサプレッション |
|
(0～80)%、線形性およびゲインに影響なし |
プローブタイプ |
|
単結晶ストレートプローブ、デュアル結晶プローブ、透過プローブ |
ゲート |
|
初期波ゲート、消失波ゲート；シングルゲート、デュアルゲート |
アラーム |
|
ブザーアラーム、LEDライトアラーム |
電源 |
|
DC 9V |
バッテリー稼働時間 |
|
15時間 |
全体寸法 |
|
260×175×60 (mm) |
重量 |
|
1.3kg |
周囲温度 |
|
(-10～50)℃ |
相対湿度 |
|
(20～95)%RH |
送信強度 |
|
50V、100V、200V、300V、400V、500V段階選択、幅広いプローブに対応 |
パルス幅 |
|
30～510の間で連続調整可能、異なる周波数のプローブに対応 |
プローブダンピング |
|
50Ω、100Ω、150Ω、400Ωオプション、感度と解像度の異なる作業要件に対応 |
ハードウェアリアルタイムサンプリング |
|
高解像度12ビットADコンバーター、サンプリング速度400MHz、高忠実度波形 |
検出モード |
|
正半波、負半波、全波、RF検出 |
ゲート読み取り |
|
シングルゲートおよびデュアルゲート読み取りモードあり；ゲート内のピーク読み取り |
パラメータ調整モード |
|
ボタン調整/ダイアログボックス |
項目 |
|
仕様 |
ブラケット |
|
フリーアングル調整 |
トータルゲイン |
|
120 dB（0.1 dB、1 dB、2 dB、6 dBのステップインクリメント付き） |
コネクタ |
BNCオプション
注：上記のすべての指標は、プローブ周波数2.5 MHzおよび全波検出モードで測定されています。
