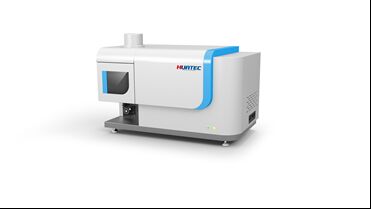

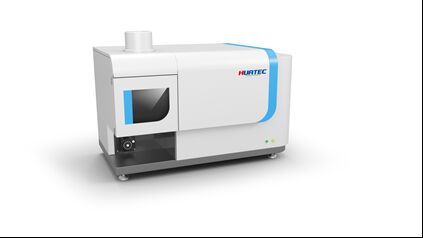

ICP-H7001 シングルチャンネルICP発光分光分析装置 70元素分析 高感度

ICP-H7001 シングルチャネル ICP 光学放出スペクトロメーター 70 要素分析 高感度

1機器の説明と環境要件

1.1 計器の説明

HUATEC ICP-H7001は,検出器として高感度光倍数管を搭載したインダクティブカップルされた単チャンネルスキャンプラズマ放出スペクトロメーターです.複数の要素をテストし,最大70種類の要素を測定できます固体高周波 RF 発電機,自動調節,中国語と英語の操作インターフェースのソフトウェアアルゴンガス管,冷却水管,高感度サンプル採取システム (輸入高効率の原子化器とダブルチューブ原子化室).

1.2 環境要件

1.2.1窓やドアに直接装置を設置してはいけません.コンベクション,塵,腐食性ガス,振動を避けるためです.

1.2.2強い電磁気干渉から遠ざかってください

1.2.3環境温度は20〜25度°C.

1.2.4作業湿度: ≤ 70%

1.2.5装置は振動のない安定した作業台に置き,装置の上に排気装置がある必要があります.装置の近くには強い光や強い電磁気干渉がないべきです.環境に強い腐食性ガスが放出されるべきではありません.

2主な技術パラメータ

2.1 デスクトップ,プラズマ垂直観測システム

2.2 プラズマ炎は,コンピュータ制御によって2次元 (前後,上下,左右) で調整することができる.

2.3 検知限界は,国家規格のAレベル要件を満たしている.

2.4 スペクトル柔軟性: 分析要素のスペクトル線に準定量および定量分析を行うことができる.

2.5 特定のPMT検出器を設定する

3インジェクションシステム

3.1 トーチチューブ: 統合されたクォーツ直角チューブ (特許技術)

3.2 ネブライザー: 高精度で効率的な同心性アトマイザー 2ml/min

3.3 原子化室: 特許技術を有する拡張された二管原子化室

3.4 アルゴンの総消費量: 14L/min未満

3.5 ペリスタルティックポンプは5チャネル15ロール完全自動設計で,ペリスタルティックポンプの速度は継続的に調整できます.

3.6 スプリット型注射システムは,長方形のチューブにおける原子化に対する高温の影響を軽減し,また,サンプル進行を直接観察することができる.異常な状況をリアルタイムで排除する.

ガス源が枯渇すると 装置が停止すると 電源に重大な損傷を与えるだけでなく,電球管が燃え尽きる.ガス源の安定性は,計器の入口端の電圧フィードバック値のリアルタイムモニタリングによって決定されます.値が下がると,電源は即座に切断され,計器内の残りのガスは冷却を続けることができます.

3.8 炎のビデオモニタリング: 計器には高度に敏感な炎の検出システムと視覚的なビデオモニタリングカメラが装備されている.燃焼室の炎状態をリアルタイムで観察し,エンジンが切れたときにRF電源を自動的にオフにします..

4RF発電機とプラズマ

4.1 タイプ:固体状態の高周波RF発電機,高速水冷却 (特許技術),自動調節.

4周波数 27.12MHz

4.3 パワー: 500W~1600W,継続調整可能,調整精度は1W,電源安定性:<0.1%

4.4 プラズマの点火は完全に自動制御され,ICP-OESの主電源を除き,キャリアガス流量などのすべての動作パラメータは手動で調整する必要はない.

4.5 電源の特徴: RF電源の逆電源保護装置を装備 (特許技術)

4.6 道具の交換: 特許の直角管の道具と直角管の設置プラットフォームを用いて注射システムを迅速に交換する.

5オプティカルシステム

5.1 光学安定性: 注射システムと同じプラットフォームで設計されているため,光学システム全体に地震測定装置があり,一般的地面振動は分析性能に影響を与えない.

5.2 システムタイプ:チェニティナ型 (C-T型),焦点距離1000mm.

5.3 光学システムは恒温で保たれ,温度安定度は ±0.1°Cである.

スキャニングモーターの最小ステップ距離は0.0004nmである.

6制御ソフトウェア:

6.1 ソフトウェアは操作が容易で直感的で,定性,半定量,定量分析機能,および計器診断最適化機能を有する.ソフトウェアは中国語と英語の両方で提供されています報告書形式の出力形式はPDF,Excel,電子ファイルまたは直接印刷であり,英語のテンプレートになることができます.制御ソフトウェアはWindowsの英語版で実行することができます.

6.2 ソフトウェアアルゴリズムの最適化により,リアルタイムマトリックスデデクション方法が実現され,干渉のあるスペクトルの二次元座標のリアルタイムズームインとズームアウトが可能となる.周波数の処理を容易にする一クリックで自動で結果を計算することで,顧客が二次的なデータ処理の面倒をなくすことができます.

6.3 ソフトウェア構成監査追跡機能は,複数ユーザーと複数の許可設定に設定できます.ユーザーは,その必要に応じてそれを有効にし,同時に,測定データはバックアップのためにサーバーに保存できます..

6.4 リアルタイム波長修正は,ピーク位置の正確性を確保するために,各スペクトル線測定に対して自動的に実行される.

6.5 ソフトウェアには追跡機能があり,追跡中に実際のサンプル計算結果をリアルタイムで表示できます.

6.6 完全自動的な安全保護機能,制御カードを用いた計器通信と制御,ソフトウェアで制御および最適化された観測位置,静脈ポンプの速度を制御する機能を有する.

6.7 機器診断ソフトウェア及びネットワーク通信,データ再処理機能.

6.8 ソフトウェアはデータアーカイブ管理機能を有し,データのバックアップ,復元,削除,および補充をサポートします.テキスト形式のデータ出力.
