商品の詳細:
|
| 画面: | 4桁、10mm LCD、青色バックライト付き | パラメータ: | RA、Rz、Rq、Rt |
|---|---|---|---|
| 測定範囲: | Ra、Rq: 0.005-16.00um/0.020-629.9uinch;Rz、Rt: 0.020-160.0um/0.078-6299uinch | 正確さ: | 10％以下 |
| ハイライト: | 携帯用表面の粗さのテスター,高精度荒さテスト,感電感センサーの荒さテスト |
||

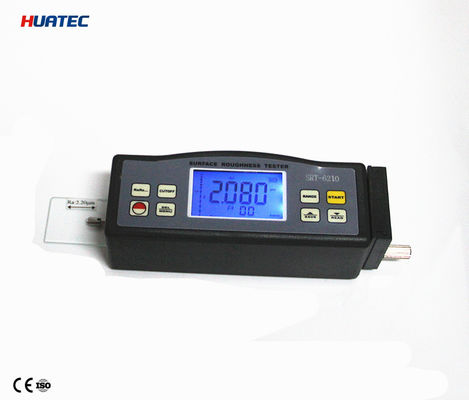

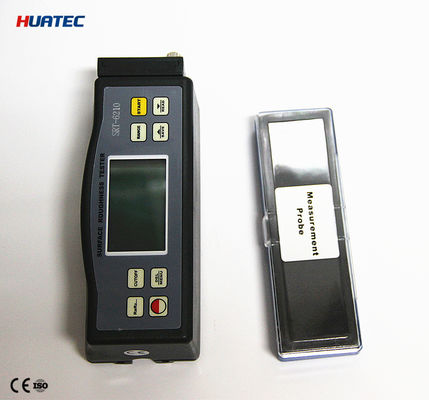

SRT-6210 ポータブル表面粗さ試験機 高精度インダクタンスセンサー Ra Rz Rq Rt
特徴:
本器は、機械加工部品の表面粗さを測定し、対応する測定パラメータを明確に表示するために、4つの規格に対応しています。表面の粗さを測定する際、センサーを表面に置き、シャープな内蔵プローブで駆動機構を介して表面に沿って均一にスライドさせます。この粗さによりプローブが変位し、誘導コイルの誘導量が変化するため、位相感応整流器の出力端に表面粗さに比例したアナログ信号が発生します。
独自のDSPが処理・計算し、LCDに測定結果を出力します。
* 複数パラメータ測定: Ra, Rz, Rq, Rt
* 高度なインダクタンスセンサー
* 4つの波形フィルタリング方法: RC, PC-RC, GAUSS, D-P
* 大容量リチウムイオン充電池および制御回路内蔵
* 小型、軽量、使いやすい
* オプションのケーブルとRS232Cインターフェース用ソフトウェアでPCと通信し、統計、印刷、分析が可能。
* 手動または自動シャットダウン。電源キーを押せばいつでもテスターの電源を切ることができます。一方、テスターは最後のキー操作から約5分後に自動的に電源が切れます。
* テスターは、後で使用するため、またはPCにダウンロードするために、7つの測定結果と測定条件のグループを記憶できます。
* メートル/インチ変換
仕様:
| 表示 |
4桁、10mm LCD、ブルーバックライト付き |
| パラメータ | Ra, Rz, Rq, Rt |
| 測定範囲 |
Ra, Rq: 0.005-16.00um/0.020-629.9uinch Rz, Rt: 0.020-160.0um/0.078-6299uinch |
| 精度 | 10%以下 |
| 表示値の変動 | 6%以下 |
| センサー |
テスト原理: インダクタンスタイプ プローブピンの半径: 5μm プローブピンの材質: ダイヤモンド プローブのダイナモ測定: 4mN(0.4gf) プローブ角度: 90° ガイドヘッドの垂直半径: 48mm |
| 最大駆動ストローク | 17.5mm/0.7インチ |
| カットオフ長 (l) | 0.25mm/ 0.8mm / 2.5mm オプション |
| 動作条件 | 1-5L |
| 駆動速度 |
サンプリング長 = 0.25mm Vt=0.135mm/s サンプリング長 = 0.8mm Vt=0.5mm/s サンプリング長 = 2.5mm Vt=1mm/s 戻り Vt=1mm/s |
|
プロファイルデジタルフィルタ |
フィルタリングプロファイル: RC フィルタリングプロファイル: PC-RC フィルタリングプロファイル: Gauss 非フィルタリングプロファイル: D-P |
| 分解能 |
0.001μm (読み取り値 < 10 μm の場合)(1～5) カットオフ オプション0.1 μm (読み取り値 ≥ 100 μm の場合) 評価長(1～5) カットオフ オプション電源 リチウムイオンバッテリー 充電式 |
| 動作条件 | 温度. 0～50℃、湿度 <80% |
| サイズ・重量 | 140x57x48 mm (5.5x2.2x1.9インチ)、約420g |
| 標準配送: |
本体 1キャリングケース 1標準センサー 1標準サンプルプレート 1 |
| 電源アダプター 1 |
取扱説明書 1 |
ドライバー 1
調整可能な脚 1
センサープロテクター 1
オプションアクセサリー:
RS-232用ケーブルとソフトウェア
延長ロッド
測定サポート
溝、ボア、穴用特殊ピックアップ
