商品の詳細:
|
| 周波数範囲: | 2kHz 10 9GH | 検出距離: | 0.3mから120m |
|---|---|---|---|
| 音圧ファンジ: | 30dB-1208 | 内なる記憶: | 32G8 |
| 部分放電検出: | ライブディスプレイ P9PD | 漏れ検出: | 漏れとコスト損失の評価と評価 |
| ハイライト: | 超音波音響画像カメラ,高感度音響検出器,96kHz 非破壊検査装置 |
||

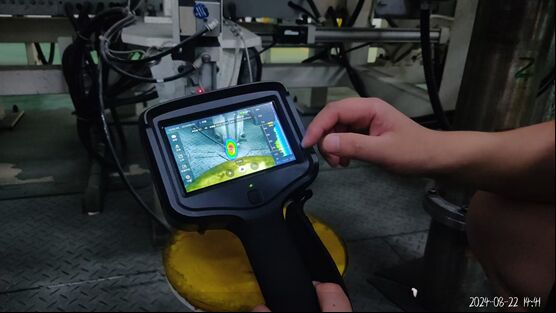

HFD-V100 高感度 96kHz 超音波音響画像カメラ 音響可視化検出器
私たちの日常生活では、人間は他のどの器官よりも速く直感的に情報を収集するために目を使用していることがわかります。このため、多くの産業では、複雑なプロセスの「視覚的」監視が必要とされています。
同時に、人間の視覚の範囲を、一般的に目に見えない領域にまで拡張する多くの技術が発明されました。核磁気共鳴画像法（MRI）、X線装置、赤外線熱画像カメラは、人間が目に見えない物質を「見る」ことを可能にする技術の例です。しかし、現在、騒音計のような騒音を測定する方法は基本的なものしかありません。騒音も見えるようになると、どのような利点があるでしょうか？音響画像システムを通して、私たちの周りのすべてはどのように「見える」でしょうか？

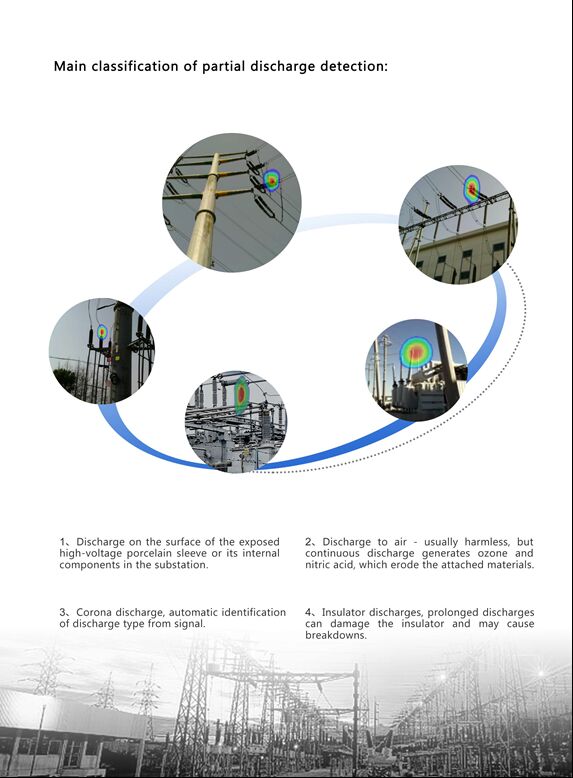

HFD-V100は、世界的に有名な音響ブランドKMの応用を可視化するために開発されました。圧縮ガス漏れ、電気機械のの部分放電検出、空間気密性試験などに音響可視化技術を使用しています。約100個の高精度デジタルマイクロフォンの使用により測定感度が向上し、最大96kHzの超音波周波数帯域の信号を測定できます。さらに、BSR（バズ、スキーク、ラトル）ノイズを含む高周波ノイズの検出において優れた性能を発揮します。HFD-V100音響画像システムは、新しいタイプの騒音源特定、位置決め、および試験分析システムです。高感度デジタルマイクロフォンを使用して、収集された音を画面上にカラーコンターマップの形式で可視化します。音場分布を効果的に測定し、音画像と可視光ビデオ画像を完全に重ね合わせ、物体の温度に対する熱画像カメラに似た検出効果を形成します。定常、過渡、および移動する音源を迅速に特定および位置決めし、人々が音波、音場、および音源を直感的に理解するのを助け、機械および設備によって発生する騒音の位置と原因を理解し、それから騒音を管理および制御する方法を見つけます。
技術仕様
|
パラメータ |
周波数範囲 |
2kHz～9GHz |
|
検出距離 |
0.3m～120m |
|
|
音圧範囲 |
30dB～120dB |
|
|
センサー（マイクロフォン） |
96チャンネルデジタルMEMS |
|
|
感度 |
3Barの圧力で10m離れた場所で50ccmの漏れを検出 |
|
|
ユーザーインターフェース |
ディスプレイタイプ |
5インチタッチスクリーン 800x480 |
|
内蔵デジタルカメラ（オプション） |
固定焦点レンズ |
|
|
カメラフレームレート |
25fps |
|
|
バックライト輝度 |
調整可能 |
|
|
測定タイプ |
超音波、可聴音、ユーザー定義 |
|
|
漏れ検出 |
漏れとコスト損失のリアルタイム表示と評価 |
|
|
部分放電検出 |
ライブ表示PD |
|
|
通信とストレージ |
内部メモリ |
32GB |
|
メモリタイプ |
写真 JPG、ビデオ MP4 |
|
|
通信 |
Win.USB |
|
|
ソフトウェア |
データレポートソフトウェア |
SoundReporter Cソフトウェア付き |
|
内蔵バッテリー |
バッテリータイプ |
充電式リチウムイオンバッテリー 7.4V、3500mAh、現場交換可能 |
|
バッテリー動作時間 |
約3時間（現場環境と作業条件による） |
|
|
充電方法 |
外部デュアルドット充電 |
|
|
充電時間 |
2～3時間 |
|
|
環境パラメータ |
動作温度 |
-20℃～50℃重量-40℃～70℃（バッテリーなし）重量 |
|
＜95%RH |
物理パラメータ重量280x160x70mm重量1.5kg |
|
|
シェル素材 |
アルミニウム合金、ABS |
|
|
IP等級 |
IP51 |
セキュリティ |
|
認証 |
IEC、CB、FCC、EX |
|
|
保証 |
保証期間 |
|
|
2年 |
言語サポート |
|
|
言語 |
中国語、英語 |
その他の応用分野：環境騒音監視、機械騒音制御、屋内または屋外環境での音響測定など、すべて音響画像システムを使用して音源の分布を測定でき、そのユニークな画像測定の可視化を活用できます。発電所、工場、原子力発電所などの環境騒音の監視と分布、騒音発生場所と強度のマーキング、騒音除去方法の発見に役立ちます。 |
|
高速道路騒音分析：自動車、列車、高速鉄道の走行騒音を測定し、騒音の分布を分析し、防音壁の設計と騒音低減対策の採用に役立ちます。 |
機械の監視：機械のさまざまな状態の特徴データベースを取得した後、データベースを構築することにより、機械の状態をリアルタイムで監視できます。 |
騒音評価：発電所、変圧器、機関車などの騒音品質を評価するために使用され、固定点および定量的に機器の騒音の大きさ、周波数範囲などを報告します。 |
|
ホール内の音分布を検出し分析するために使用され、ホール内の音が均一であるかどうか、および分布図の形式で音響暗領域があるかどうかを報告します。特定の人物の発話音の固定点指向性ピックアップは、周囲の音の干渉を除去し、プレゼンターの明瞭なスピーチを取得できます。 |
プレゼンターはマイクを携帯する必要がなくなります。小規模環境での騒音の測定と評価に使用されます。生活区域の騒音強度を分布図の形式で報告します。特に通り沿いでは、生活区域の近くの各騒音源（処理工場、実験場など）の強度を具体的に測定します。 |
|
