HCDX-Y9L AC DC磁轭式便携式磁粉探伤仪，用于焊缝探伤

HCDX-Y9L AC DC磁性ヨーク ポータブル磁粉探傷器 (溶接検査用)

概要

HCDX-Y9Lは、最も過酷な用途における表面および表面下の欠陥検出のために設計された、耐久性の高い高強度AC/DC磁性ヨークです。

密閉された耐薬品性構造、あらゆる部品形状にフィットする関節式脚、フィールド使用に耐える堅牢なストレインリリーフ付き12フィートコードを備えたHCDX-Y9Lは、溶接検査やその他の遠隔検査に最適です。

ソリッドステート制御により、オペレーターはAC/DC磁場を表面欠陥に使用でき、あらゆる検査ニーズに対応できます。

充電式磁粉探傷器は、コンパクトな構造、合理的なレイアウト、小型、軽量、持ち運びに便利な特徴を備えています。探傷器は、DC磁化電源（DC-ACインバータバッテリーパック）に直接接続して使用でき、効率的でポータブルです。船体溶接検査、高所鋼構造溶接検出、圧力容器内部操作に適しています。この機器は、電力、冶金、石油化学、機械などの産業の鋼構造部品、例えばボイラー、圧力容器、圧力管、船体溶接および各種強磁性材料の溶接構造の表面および近表面欠陥の磁粉探傷に適しています。

この機器は、JB/T7411-2012、「電磁ヨーク探傷器技術条件」、ASME BPVC、ASTM E709、ASTM E1444、ASTM E3024の標準要件に準拠しています。

充電式バッテリーパックMT-600によるAC磁化

製品の特徴

密閉された耐久性のある構造

耐薬品性・耐摩耗性

表面および表面下の検査のためのAC操作

ASTMの吊り上げ仕様を超える

AC電源への直接接続なしで、AC磁化電源（DC-ACインバータバッテリーパック）を使用してAC電源を供給することが可能です。

DC磁化電源（DCバッテリーパック）を使用してDC磁化機能を実現できます。

吊り上げ力が不足した場合、感度を確保するために自動的に電源が遮断されます。

電源表示機能により、現在のバッテリー残量を表示し、音と光のアラーム機能があります。

出力電圧を安定させ、検出感度を確保するためのマイクロコンピュータチップ内蔵

調整可能な磁化

バッテリーパック、磁性懸濁液、コントラスト剤、ヨークプローブなどを携帯できる専用の作業用ウエストバッグ

技術パラメータ

使用温度: -10～+40℃

保管温度: -20～50℃

相対湿度:80%以下（結露なきこと）

使用時の温度上昇:18℃以下

一時負荷率: >50%

感度: A1標準試験片 15/50溝が鮮明に表示されます。

AC最小電力吊り上げ力: >4.5kg (44N)

DC最小電力吊り上げ力: >18.1kg (177N)

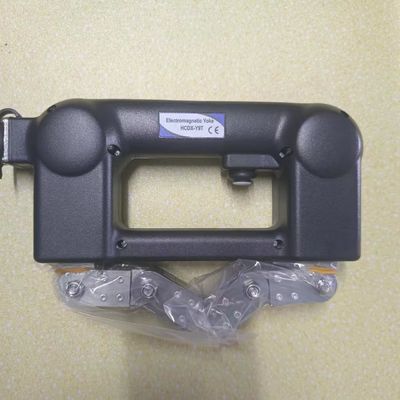

電磁ヨーク: HCDX-Y9L

電極間隔: 0～210mm最大電流: 2.8A重量: 2.4kg

主な機能:

直接交流磁化

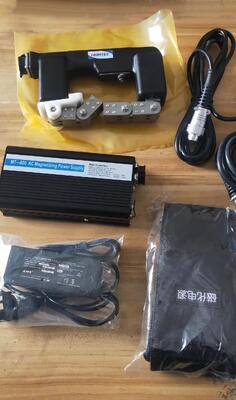

標準構成: 磁粉探傷器本体

HCDX-Y9L

1個電源コード 1 充電式DC-ACインバータバッテリーパック MT600 (AC磁化電源) 1

AC電源バックパック 1

電源アダプター 1

AC出力接続ケーブル 1

機器ケース 1
