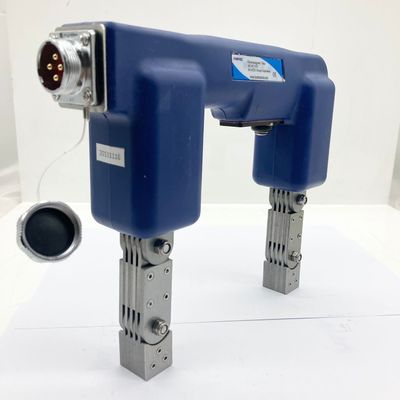

HCDX-Y8 フィールド NDT 検査用 調整可能な足の幅付きの携帯型交流磁気ヨーク

HCDX-Y8 ポータブル交流磁化ヨーク 可変脚幅 フィールド非破壊検査用

HCDX-Y8は、当社の最新開発の交流ヨークです。磁粉探傷検査やワークピースの部分的な磁化に使用されます。本機はコンパクトで耐久性があり、市場で最も軽量かつ最大幅のヨークの一つです。リフティングフォースおよびその他の指標は、GB/T 15822.3-2005/ISO 9934-3:2002、ASME Vなどの規格の要件を満たしています。

1. 機械構造

2. 使用方法


電源ケーブルをホストに接続し、ACプラグを220V電源ソケットに差し込みます。


HCDX-Y8の2つの磁極を検査対象物の表面に置き、一定の圧力を加えて2つの磁極が検査対象物と良好に接触するようにします。ボタンを押すと電源が入り、磁化が開始され、離すと磁化が終了します。ヨークスイッチがオンの状態で磁粉を検査対象物の表面に塗布します（乾式、湿式、蛍光磁粉を使用できます）。


検査対象面の幅が広すぎる場合は、セクションごとに磁化し、セクション間の有効部分は一定の範囲で重ね合わせる必要があります。


磁極間の可動ジョイントを回転させると、磁極間の距離を45mmから225mmの間で調整できます。


使用時は5秒間通電、5秒間停止のサイクルで、連続4時間使用可能です。

3. 技術パラメータ

3.1 ヨーク

4. 注意

使用前に電源コードとプラグに損傷がないか確認してください。


使用中は他の電気機器に近づけないでください。強力な磁場は時計、携帯電話などに破壊的な影響を与えます。


通電状態でヨークを長時間保持しないでください（溶接部を線で引きずるなど）。5秒通電、5秒停止としてください。

DC状態では、作業終了後にバッテリーと磁化ヨーク間の接続ラインを切断してください。バッテリーは涼しく乾燥した場所に保管し、直射日光は厳禁です。爆発の危険があります。充電後は必ず電源を切ってください。


雨天時は屋外での作業をしないでください。雨は短絡や漏電の原因となります。


本機は電源接続部を除き、完全防水です。磁粉懸濁液を塗布する際は注意してください。

装置に異常な音や臭いが発生した場合は、直ちに電源を切ってください。

電源コードを引っ張って装置を移動しないでください。電源コードが損傷する可能性があります。

装置に異常が発生した場合は、無断で修理せず、販売店または弊社アフターサービスセンターに直接お問い合わせください。

電源コードコネクタに鉄粉が付着していないか確認してください。金属粉は短絡の原因となります。


使用後は、磁極の磁粉をきれいに拭き取り、防錆油を塗布して、錆びや固着を防いでください。

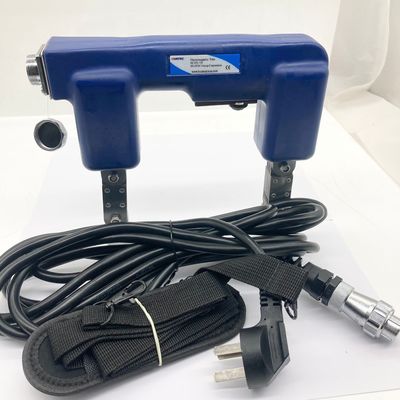

5. 設定表

注: 本機は、充電器、バッテリー、ケーブルをオプションで選択でき、オプションでDCヨークに変換できます。オプションで誘導LED照明と傾斜磁極を選択できます。

7. 品質保証

HCDX-Y8 ACポータブルヨークをお選びいただきありがとうございます。当社はISO 9001-2008品質システム管理に厳密に従っています。各機器は、当社の品質部門によってテストされ、発行されます。本製品は、GB/T 15822.3-2005/ISO 9934-3-2002、ASME Vなどの規格の要件を満たしています。

本製品の保証期間は1年間です。通常の使用において、製品に故障が発生した場合は、当社が無料で修理します（部品代および修理費無料）。3年以内は有料にて優遇修理を提供します。
