商品の詳細:
|
| 帯域幅: | 0.1MHz~20MHz | 得: | 120dB、ペース0.1dB、0.6dB、1dB、2dB、6dB |
|---|---|---|---|
| 検知範囲: | 10m（縦波炭素鋼）、ピッチ100mm、10mm、0.1mm | 脈拍の電圧: | 25V～300V ステッピング25V |
| 定量モード: | DACカーブ、AVG(DGS)カーブ | 表示画面: | 高解像度 5.0 インチ 800×480 LCD、IPS_LCD |
| ゲートアラーム: | ゲートA、B警報、消失波/到来波 | データストレージ: | 8GB SDカード |
| ハイライト: | ポータブル金属欠陥検出器,産業用NDT欠陥検出器,DAC/AVG機能付き欠陥検出器 |
||

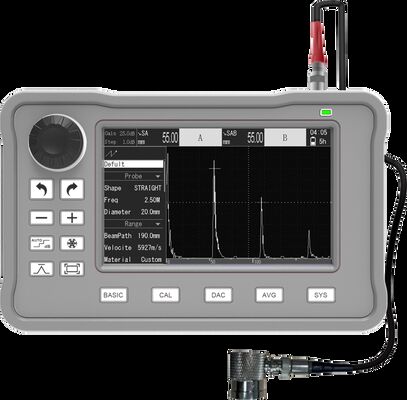

産業用NDT用のDAC/AVG機能を持つFD-500miniポータブル金属欠陥検出器

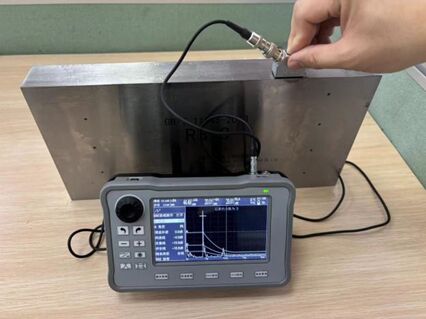

FD-500mini超音波欠陥検出器超小型で持ち運び可能な測定器で,金属や磁気通透材料の厚さを測定し,内部欠陥 (裂け目,挿入,毛穴など) を検出できる.) を自動で探すことができます試験ラボ,特殊検査機関,造船,石油とガス設備,航空宇宙,化学産業,電気,鉄鋼,メタルルギー,鉄道自動車製造,機械,ボイラー圧力容器,特殊機器,石油パイプライン,建設産業,模具製造,その他の産業.
製品の技術パラメータ
|
帯域幅 |
0.1MHzほら20MHz |
|
利益 |
120dB ペース 0.1dB 0.6dB 1dB 2dB 6dB |
|
波フィルター |
ブロードバンド,1M,1.25M,2.5M,5M,10M,15M,1M-5M |
|
採取率 |
ハードウェアサンプル採取速度は100MSPS,同等のサンプル採取速度は400MSPS |
|
検出モード |
フルウェーブ,プラス半波,マイナス半波,RF,エンベロープ |
|
検出範囲 |
10m (縦波の炭素鋼) 速度100mm,10mm,0.1mm |
|
パルスモード |
鋭いパルス,四角波,二角波 |
|
パルス電圧 |
25Vほら300V ステップ 25V |
|
パルス幅 |
0nsほら500ns連続調節可能 5nsペース |
|
減圧 |
強い (100オー),弱体 (1000オー) 調節可能 |
|
パルス重複 頻度 |
自動または手動,自動範囲 (200Hz-1KHz),手動範囲 (0-10KHz) |
|
探査チャンネル |
200 グループ,作成,プレビュー,削除,改名,書き換え,復元などの操作をサポートする |
|
ゲートアラーム |
ゲートAとゲートBのアラーム,失われた波/入ってくる波 |
|
ゲートモード |
独立ゲート A,ゲート B |
|
測定モード |
ピーク フロントエッジ J フロントエッジ |
|
定量モード |
DAC曲線,AVG(DGS) 曲線 |
|
欠陥検出 基準 |
AWS D1.1/D15NB/T 47013,GB/T 29712,GB/T 11345 |
|
コンテンツを保存 |
シングルフレーム・マルチフレーム記録 (≤500フレーム),スクリーンショット,Bスキャンスクリーンショット |
|
補助機能 |
自動増幅,ピークメモリ,波形凍結,チャンネル管理,ゲート アラーム,ゲート拡張,自動ゲート,フルスクリーンタッチ,仮想キーボード,色半幅,スクリーンショット |
|
スクリーン表示 |
高画質5.0インチ800×480 LCD,IPS_LCD |
|
探査機インターフェース |
2つのLEMO-00 |
|
出力インターフェース |
タイプC1 ミニUSB |
|
Bスキャンの画像 |
Aスキャン合成の最大700グループに対応し,最高解像度はφ2mm |
|
データ保存 |
8GBのSDカード |
|
充電器 |
PD高速充電,標準型Cインターフェースほら240V 50ほら60Hz) |
|
サイズ |
183mm×113mm×45mm |
|
体重 |
700g,ゴムブーツなしのバッテリーも含まれます |
|
言語 |
英語 |
|
ユニット |
メトリック,帝国 |
|
バッテリー |
7.4V 8000mAh リチウムバッテリー,12時間のバッテリー寿命 |
|
動作温度 |
-10°C55°C |
|
決議 |
40dB (測量性能要件):≥26dB) |
|
動的範囲 |
32dB (測量性能要件):≥26dB) |
|
感度限界 |
50dB (測量性能要件):≥42dB) |
|
垂直線性 |
1.8% (測量性能要件):≤6%) |
|
横軸 線形性 |
0. 5% (測量性能要件):≤2%) |
特徴
わかった ボディは軽量で片手で操作するのに適しています
わかった PD65Wの高速充電 + 12時間の長持ちバッテリー
わかった 5.0インチ IPS高画質ディスプレイ 新型UIインターフェース
わかった フルスクリーンタッチ,迅速なジェスチャー操作,仮想キーボード,使いやすいサポート
わかった DAC,AVG,自動増幅,ピークメモリ,色半幅,その他のプロの機能
わかった 中国語と英語の切り替え,SDカードへのデータ輸出,オンラインアップグレード,スクリーンキャプチャ,その他多くの実用的な機能を含む.
標準設定
|
番号 |
名前 |
量 |
注記 |
|
1 |
ホスト |
1 |
|
|
2 |
高精度直線探査機 |
1 |
2.5MHzΦ20 |
|
3 |
高精度角探査機 |
1 |
2.5MHz 10×10 K2 |
|
4 |
探査線 |
1 |
|
|
5 |
PD65W 充電器 |
1 |
|
|
6 |
電源線 |
1 |
|
|
7 |
指示 |
1 |
|
|
8 |
適合証明書 |
1 |
|
|
9 |
保証カード |
1 |
|
|
10 |
SDカード (8G) |
1 |
|
|
11 |
アダプタープラグ (CからUSB) |
1 |
データを輸出するためにPCに接続できます. |
選択可能な設定
|
番号 |
名前 |
量 |
注記 |
|
1 |
パワーバンク |
1 |
バッテリー容量: 20000mAh/7.4V;74Wh |
|
2 |
SD カード 16G,32G,64G) |
1 |
|
